Handling Of Argb-Pwm-Hub - BE QUIET! Light Loop Manual

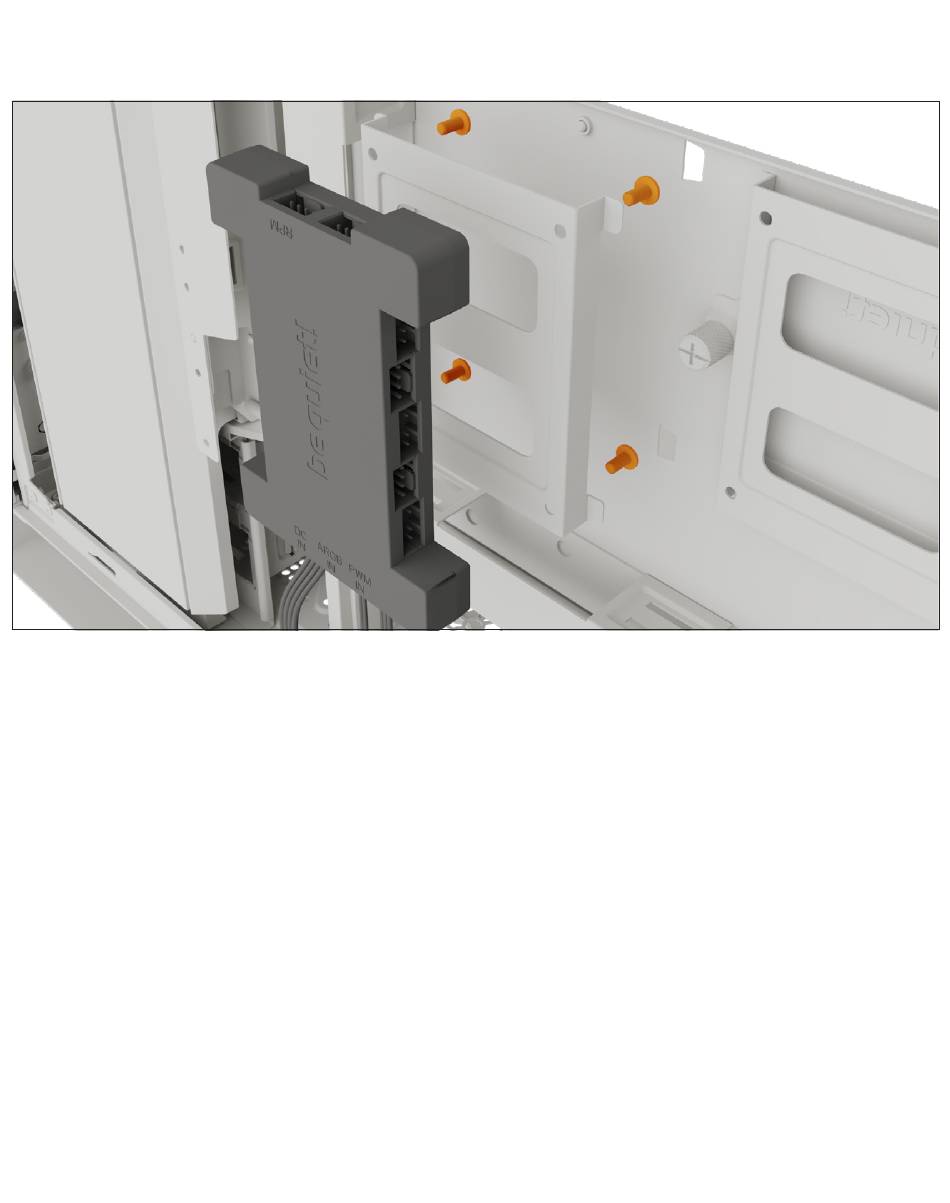

Affixing the ARGB-PWM-Hub to the case
Mount the ARGB-PWM-Hub with the Hub mounting
screws or the double sided tissue tape on a suitable
position in your PC case. We recommend either the rear of
the mainboard tray or a 2.5" HDD slot. Next, connect the
5V ARGB pin and the PWM pin with the mainboard. Then
connect the SATA connector with the PSU.
Now connect the ARGB connector and the PWM connector
of the fans with the ARGB-PWM-Hub. The connector
marked RPM carries the rpm signal of the connected
device to the Mainboard fan header.
Befestigung des ARGB-PWM-Hub am Gehäuse
Befestige den ARGB-PWM-Hub mit den Hub-Befestigungs-
schrauben oder dem doppelseitigen Klebeband an
einer geeigneten Stelle im Gehäuse. Wir empfehlen
die Rückseite des Mainboard-Schlittens oder ein
2,5"-Laufwerksschacht. Verbinde nun den 5V ARGB-
Stecker und den PWM-Stecker mit dem Mainboard. Den
SATA-Anschluss verbindest du mit dem Netzteil.
Schließe nun den ARGB-Anschluss und PWM-Anschluss
der Lüfter an den ARGB-PWM-Hub. Der Anschluss
mit der Bezeichnung RPM gibt das Tacho-Signal des
angeschlossenen Gerätes an das Mainboard weiter.
