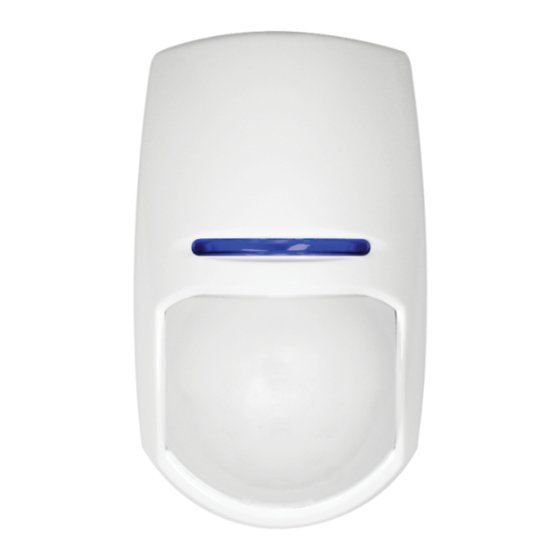

HIKVISION Pyronix DS-PD2-P15E Manual

DS-PD2-P15E
15m Digital PIR Detector
EN50131-2-2:2008 Security Grade (SG) 2
Environmental Class (EC) II
EN50131-1:2006+A1:2009
Schaubilder
1 A D G
Leiterplatte Linsenspannhülse Gehäuseschraube
B E
LED-Lichtrohr Leiterplattenschraube
C F
Objektiv Mutter
2
Leiterplattenkonfiguration (inklusive PIR-Empfindlichkeit)
3 3
Montageoptionen
4
Stiftleisten des EOL-Widerstands: Das DS-PD2-P10PE hat 2 Stiftleisten-Kontaktsets (wie
abgebildet). Diese Stiftleisten dienen der Auswahl des Leitungsendwiderstands für
Anwendungen mit EOL-Verdrahtung.
HINWEIS: Lassen Sie die Stiftleisten ausgeschaltet, falls EOL-Verdrahtung nicht genutzt
wird.
5
Remote-LED aktivieren: Dies wird verwendet, wenn die LED über den LED-ein/aus-Link
deaktiviert wird. Zur Aktivierung dieser Funktion muss der LED-Anschluss mit einem
Ausgang an der Alarmzentrale verbunden werden. Wenn sich das System im
Gehtestmodus befindet, sollte der Ausgang bei 0 V sein. Bei Pyronix-Bedienfeldern wird
der Ausgang üblicherweise als „Remote-LED aktivieren" programmiert.
6
A
N/C – Ruhekontakt-Verdrahtung (NUR BEISPIELHAFT, SIEHE ANWEISUNGEN DER
ALARMZENTRALE)
B
DEOL-Verdrahtung (NUR BEISPIELHAFT, SIEHE ANWEISUNGEN DER ALARMZENTRALE)
C
Generische Alarmzentrale (ZEIGT WIDERSTANDSPOSITIONEN)
D
Allgemeines Bedienfeld (zeigt die Position der Widerstände)
E
2x doppelte Leitungsenddetektoren an einem Eingang (SIEHE ANWEISUNGEN DER
ALARMZENTRALE)
3 7
Einschaltung: Bei erstmaliger Einschaltung des Melders durchläuft er eine
Selbsttestroutine (angezeigt durch blinkende blaue LED). Sobald die LED erlischt, ist der
Melder einsatzbereit.
8 9
Das volumetrische 15-m-Objektiv. Abmessungen und Gewicht
Technische Daten
Optische Merkmale und Reichweite
Volumetrische Erfassung: 85°, 60 Zonen und 7 Ebenen
Maximale Reichweite: 15 m
Optimale Installationshöhe: 1,8 - 2,4 m
Unterkriechschutz
Weitere Details
Betriebstemperatur: -10 °C bis 40 °C (Zertifiziert)
Hauptmerkmale
Gewicht: 125 g ohne Halterung
Blue Wave-Technik
Maße (H x B x T): 117 x 69 x 50 mm
Automatische Empfindlichkeit
Digitaler Temperaturkompensation
Zubehör
DEOL-Widerstände auf Platine
Deckenhalterung mitgeliefert
Sabotageschutz mitgeliefert: Vorne
Wandhalterung mitgeliefert
Elektrische Kenndaten
Spannungsversorgung: 9 - 16 V DC normal, 12 V DC typisch
Stromverbrauch bei Ruhe: 11 mA
Stromverbrauch bei Alarm: 13 mA
Relaistyp: Halbleiter
Ausgangsrelais: 50 mA, 60 V DC, 42 V AC (RMS)
Sabotageanschluss: 12 V DC, 50 mA
Alarmreaktion: 2,5 Sekunden
Erfassungsgeschwindigkeit: 0,3 - 3 m/s
Optik: Abgedichtet.
Geometrische Objektivkonfiguration: 3D
COPYRIGHT ©2018 Hangzhou Hikvision Digital Technology Co., Ltd.
User Manual
ALL RIGHTS RESERVED.
COPYRIGHT ©2018 Hangzhou Hikvision Digital Technology Co., Ltd.
ALL RIGHTS RESERVED.
or implied, regarding to the Manual.
About this Manual This manual is applicable to video security control panel.
About this Manual
Trademarks Acknowledgement
This manual is applicable to detector.
Please use this user manual under the guidance of professionals.
latest version in the company website
Please use this user manual under the guidance of professionals.
Trademarks Acknowledgement
owners.
This product and - if applicable - the supplied accessories too are marked with "CE" and
comply therefore with the applicable harmonized European standards listed under the
1
START
B B
C D
3
A
B
D
Hangzhou Hikvision Digital Technology CO.,Ltd.
2 PCB
A
LED ON LED OFF
E f) Back
Tamper
F G
C
No.555 Qianmo Road, Binjiang District, Hangzhou 310052, China
TAMPER
Standard
Voreinstellung
= =
LOW AUTO AUTO HI
=
LOW AUTO AUTO HI
®
=
AUTO HI
LOW AUTO
C3
B
A
ALARM
6K8, 5K6,
4K7, 2K2, 1K
TAMPER
5K6, 4K7, 2K2, 1K
PIR
AUTO
+ +
+ +
HIGH / LOW
HIGH
+ +
+ +
D LOW
+ +
+ +
3
EOL
C
