Inline 76661K User Manual

www.inline-info.com
BEDIENUNGSANLEITUNG

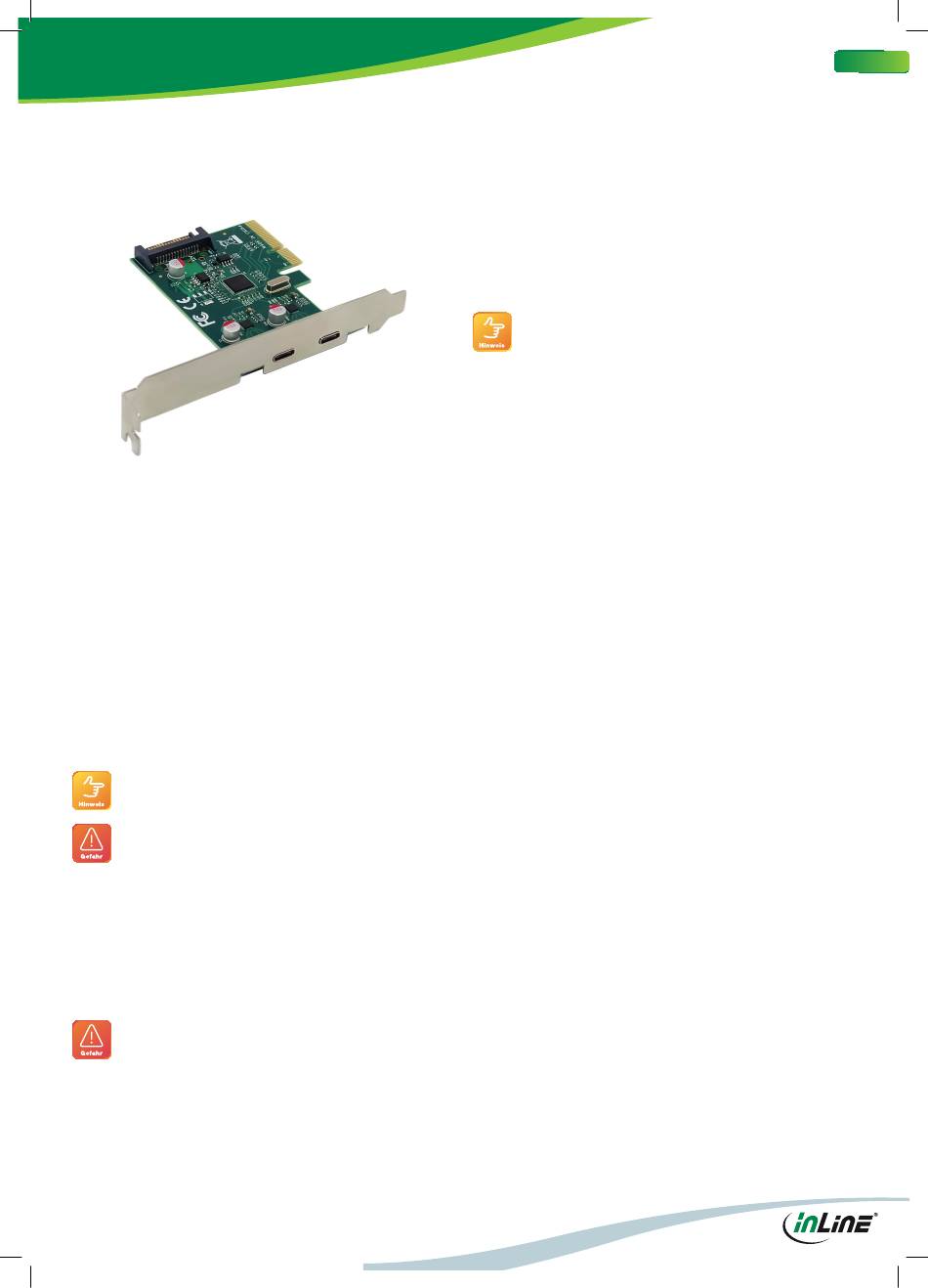

InLine® Schnittstellenkarte, PCIe x4, USB 3.2 Gen.2, 2x USB-C
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 76661K InLine® Schnittstellenkarte, PCIe x4, USB 3.2 Gen.2, 2x USB-C
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Schnittstellenkarte
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Schnittstellenkarte ist eine Zusatzkarte zum Einstecken in den
Computer.
• Kann mit Windows und Linux verwendet werden
• Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers
Allgemeine Warnhinweise
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die Schnittstellenkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder
Bypässen.
EINFÜHRUNG
Diese InLine® Schnittstellenkarte erweitert den PC um zwei externe USB-C Ports.
An die Karte können verschiedene USB-Geräte, wie bspw. Dockingstations, Car-
dreader, Massenspeicher etc., angeschlossen werden
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCIe-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden: www.
inline-info.com/downloadcenter
Bevor Sie die Schnittstellenkarte installieren und aktivieren, stellen Sie
bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen
Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich
für die Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nach-
lässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an
Ihren Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz ASMedia ASM3142
• Entspricht der Spezifi kation Universal Serial Bus 3.2 Gen.2
• Entspricht der PCI Bus Power Management Interface Spezifi kation Revision 1.2
• Unterstützt USB-Datenübertragungsraten von 10Gb/s, 5Gb/s, 480Mb/s,
12Mb/s, 1,5 Mb/s
• Jeder USB-Anschluss liefert maximal +5VDC / 900mA Strom an das USB-Gerät
• Eingebauter Überstromschutz an jedem USB-Anschluss
• Unterstützt Remote-Wake-up-Funktion von USB-Tastatur oder -Maus
• Eingebauter SATA 15pin Stromanschluss für zusätzliche Stromversorgung vom
System
• Hot-Swapping-Funktion ermöglicht das Anschließen/Trennen von Geräten ohne
Ausschalten des Systems.
• Unterstützt Microsoft Windows 7 oder neuer, Server 2012 oder neuer, Linux
Kernel 2.6.x oder neuer
• Entspricht den xHCI (eXtensible Host Controller Interface) Spezifi kationen
Revision 1.1.
• Entspricht dem USB Attached SCSI-Protokoll Version 1.1
• Unterstützt den gleichzeitigen Betrieb von mehreren USB 3.x-, USB 2.0- und
USB 1.1-Geräten
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCIe-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie einen der SATA-Stromanschlüsse Ihres PC-Netzteils mit dem
SATA-Stromanschluss der Karte
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
TREIBER-INSTALLATION
Für Windows Vista/Windows 7/Windows 8/8.1 (32/64 Bit)
1. Legen Sie die Treiber-CD in Ihr optisches Laufwerk ein.
2. Öffnen Sie den Ordner des entsprechenden Treibers:
[Laufwerksbuchstabe]:\USB3.1 Asm1142\ und doppelklicken Sie die Datei
„Setup.exe".
3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzu-
schließen.
SO ÜBERPRÜFEN SIE DIE TREIBERINSTALLATION
Klicken Sie auf die Registerkarte „Geräte-Manager" in den Systemeigenschaften, auf
die Sie über die Windows-Systemsteuerung zugreifen. Sie sollten einen „ASMedia
XHCI 1.1 Controller" unter dem Punkt „Universal Serial Bus controllers" sehen.
TREIBER AKTUALISIEREN:
Die neuesten Treiber und letzten Änderungen an diesem Dokument fi nden Sie hier:
https://www.inline-info.com/downloadcenter
