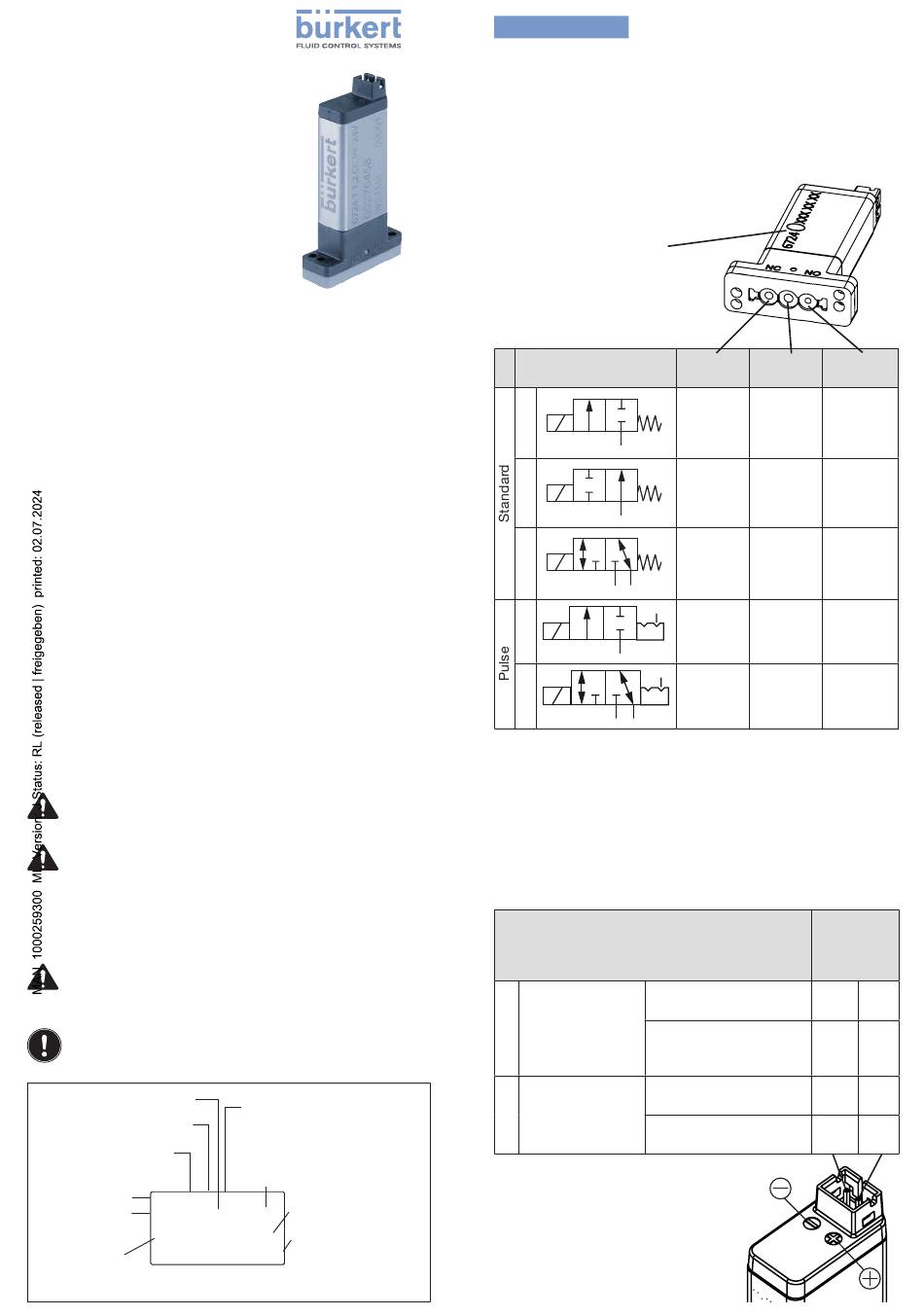

Burkert WhisperValve 6724 Operating Instructions

Type 6724
WhisperValve
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation
2/2 and 3/2 way rocker solenoid valve
with separating diaphragm
2/2- und 3/2-Wege-Wippenmagnetventil
mit Trennmembran
Electrovanne à bascule 2/2 et 3/2 voies
avec membrane de séparation
Address / Adresse / Adresses
Germany / Deutschland / Allemagne
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13–17
D-74653 Ingelfingen
Tel. + 49 (0) 7940 - 10 91 111, Fax + 49 (0) 7940 - 10 91 448
E-Mail: info@burkert.com
International
www.burkert.com
Manuals and data sheets on the Internet: www.burkert.com
Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de
Instructions de service et fiches techniques sur Internet : www.burkert.fr
© Bürkert Werke GmbH & Co. KG, 2015 - 2024
Operating Instructions 2406/06_EU-ml_00810429 / Original DE
SYMBOLS / DARSTELLUNGSMITTEL /
SYMBOLES
▶ designates instructions for risk prevention /
markiert eine Anweisung zur Gefahrenvermeidung /
identifie une consigne pour éviter un danger
→ designates a procedure which you must carry out /
markiert einen Arbeitsschritt, den Sie ausführen müssen /
identifie une opération que vous devez effectuer.
Warning of serious or fatal injuries:
Warnung vor schweren oder tödlichen Verletzungen:
Mise en garde contre les blessures graves ou mortelles :
DANGER / GEFAHR / DANGER
In case of imminent danger. / Bei unmittelbarer Gefahr. / En cas
de danger imminent.
WARNING / WARNUNG / AVERTISSEMENT
In case of potential danger. / Bei möglicher Gefahr. / En cas de
danger possible.
Warning of minor or moderately severe injuries:
Warnung vor leichten oder mittellschweren Verletzungen:
Mise en garde contre les blessures légères ou moyennement
graves :
CAUTION / VORSICHT / ATTENTION
MARKING / KENNZEICHNUNG / MARQUAGE
Note the information on the valve.
Beachten Sie die Angaben auf dem Ventil.
Respectez les informations sur la vanne.
Power / Leistung /
Puissance
Orifice / Nennweite /
Diamètre nominal
Operating principle
Wirkungsweise
Modes d'action
Type / Typ
6724 A 1,2 FFKM
Voltage
24V
Spannung
12345678
Tension
W24AN
Article no.
Bestell-Nr.
N° de commande
Seal material / Dichtwerk-
stoff /Matériau du joint
Body material / Gehäuse-
werkstoff / Matériau du corps
Serial no. / Serien-
Nr. / N° de série
1,25W PEEK
123456
Pressure
VAK-3bar
Druck
Pression
en / de / fr
Seal material / Dichtwerkstoff / Matériau du joint
AA = EPDM; FF = FKM; CC = FFKM
Body material / Gehäusewerkstoff / Matériau du corps
PK = PEEK; PS = PPS
CIRCUIT FUNCTION / WIRKUNGSWEISE /
FONCTION
Circuit function see marking
Wirkungsweise sehe Kennzeichnung
Fonction voir marquage
A / B / T / P / S
Circuit function / Wir-
kungsweise / Fonction
A
NC
B
NO
T
NC NO
P
NC
S
NC NO
* For vacuum operation (-0.8 bar): connect vacuum to this port.
Bei Vakuumbetrieb (-0,8 bar): Vakuum hier anschließen.
En cas de fonctionnement avec du vide (-0,8 bar) : raccorder le
vide ici.
** Flow rate may be reduced in vacuum applications.
Evtl. reduzierter Durchfluss bei Vakuumanwendungen.
Écoulement réduit dans les applications sous vide.
Pulse variant / Impulsvariante / variante
d'impulsion
Polarity for switching pulse / Polarität für
Umschaltimpuls / Polarité de l'impulsion de
commutation
NC
2/2-way pulse
(open / offen / ouvert)
2/2-Wege Impuls
P
NC
Impulsion 2/2
(closed / geschlossen /
voies
fermé)
NC ↔ COM
3/2-way pulse
(open / offen / ouvert)
3/2-Wege Impuls
S
Impulsion 3/2
NO ↔ COM
voies
(open / offen / ouvert)
NC Port NO
Port Port
IN* - OUT
do not
apply
vacuum**
OUT - IN*
do not
apply
vacuum**
IN/OUT IN/OUT IN/OUT
do not
apply
vacuum**
IN* - OUT
IN/OUT IN/OUT IN/OUT
do not
apply
vacuum**
Pulse /
Impuls /
Impulsion
500 ms
-
+
-
+
+
-
+
-
