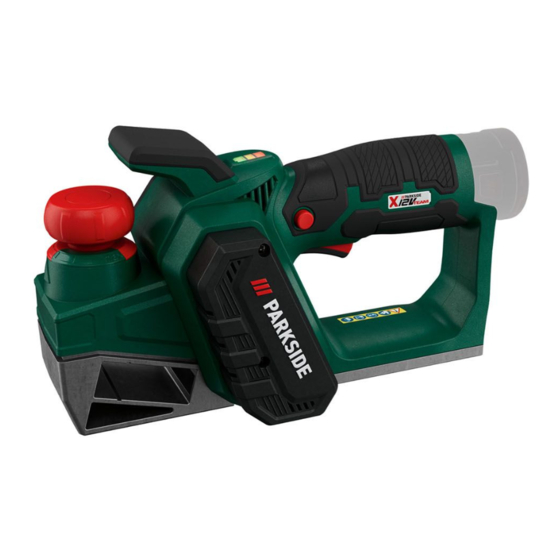

Cordless planer
Hide thumbs Also See for 408297 2207:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 21

Quick Links

Download this manual
Akku-Hobel / Cordless Planer / Rabot sans fi l PHA 12 B2
Akku-Hobel
Originalbetriebsanleitung
Rabot sans fi l
Traduction des instructions d'origine
Strug akumulatorowy
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorový hoblík
Preklad originálneho návodu na obsluhu
Cepillo recargable
Traducción del manual de instrucciones original
Akkus gyalu
Az originál használati utasítás fordítása
Aku blanjalica
Prijevod originalnih uputa za uporabu
Акумулаторно ренде
Превод на оригиналното ръководство за експлоатация
IAN 408297_2207
Cordless Planer
Translation of the original instructions
Accu-schaaf
Vertaling van de originele gebruiksaanwijzing
Aku hoblík
Překlad originálního provozního návodu
Batteridreven høvl
Oversættelse af den originale driftsvejledning
Pialla ricaricabile
Traduzione delle istruzioni d'uso originali
Akumulatorski skobelj
Prevod originalnega navodila za uporabo
Rindea cu acumulator
Traducerea instrucţiunilor de utilizare originale
Επαναφορτιζό ενη πλάνη
Μετάφραση των αυθεντικών οδηγιών λειτουργίας

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 408297 2207 and is the answer not in the manual?

Questions and answers

Related Manuals for Parkside 408297 2207

Summary of Contents for Parkside 408297 2207

  • Page 1 Akku-Hobel / Cordless Planer / Rabot sans fi l PHA 12 B2 Akku-Hobel Cordless Planer Originalbetriebsanleitung Translation of the original instructions Rabot sans fi l Accu-schaaf Traduction des instructions d‘origine Vertaling van de originele gebruiksaanwijzing Strug akumulatorowy Aku hoblík Tłumaczenie oryginalnej instrukcji obsługi Překlad originálního provozního návodu Akumulátorový...
  • Page 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
  • Page 4 DE / AT / CH Originalbetriebsanleitung Seite GB / MT Translation of the original instructions Page FR / BE Traduction des instructions d‘origine Page NL / BE Vertaling van de originele gebruiksaanwijzing Pagina Tłumaczenie oryginalnej instrukcji obsługi Strona Překlad originálního provozního návodu Strana Preklad originálneho návodu na obsluhu Strana...

  • Page 5: Table Of Contents

    Inhaltsverzeichnis Ersatzteile und Zubehör.... 20 Original-EG- Einleitung........5 Konformitätserklärung..... 20 Bestimmungsgemäße Verwendung.......... 5 Einleitung Lieferumfang/Zubehör......6 Übersicht..........6 Herzlichen Glückwunsch zum Kauf Ihres neuen Akku-Hobels (nachfolgend Gerät Funktionsbeschreibung......6 oder Elektrowerkzeug genannt). Technische Daten........6 Sie haben sich damit für ein hochwertiges Sicherheitshinweise....8 Gerät entschieden.

  • Page 6: Lieferumfang/Zubehör

    Schäden am Gerät führen. Der Bedie- 11 Maulschlüssel ner oder Nutzer des Geräts ist für Unfäl- 12 Innensechskantschlüssel le oder Schäden an anderen Menschen 13 Spanauswurf oder deren Eigentum verantwortlich. Das 14 Akku-Ladegerät Gerät ist für den Einsatz im Heimwerker- 15 Richtungseinsatz bereich bestimmt.
  • Page 7 Akku .............Li-Ion Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbe- Temperatur ......max. 50 °C lastung während der tatsächlichen Benut- – Ladevorgang ......4 – 40 °C zungsbedingungen beruhen (hierbei sind – Betrieb .......−20 – 50 °C alle Anteile des Betriebszyklus zu berück- –...

  • Page 8: Sicherheitshinweise

    Sicherheitshinweise Achtung! Dieser Abschnitt behandelt die grund- Gebrauchsanweisung beachten legenden Sicherheitshinweise beim Ge- brauch des Geräts. Augenschutz benutzen  WARNUNG! Personen- und Sach- schäden durch unsachgemäßen Umgang mit dem Akku. Beachten Sie die Sicher- Maske benutzen heitshinweise und Hinweise zum Aufladen und der korrekten Verwendung in der Be- Handschutz benutzen triebsanleitung Ihres Akkus und Ladegeräts der Serie X 12 V TEAM.
  • Page 9 1. Arbeitsplatzsicherheit Elektrowerkzeug zu tragen, aufzuhängen oder um den Ste- a) Halten Sie Ihren Arbeitsbereich cker aus der Steckdose zu zie- sauber und gut beleuchtet. Un- hen. Halten Sie die Anschluss- ordnung oder unbeleuchtete Arbeitsbe- leitung fern von Hitze, Öl, reiche können zu Unfällen führen.
  • Page 10 Schutzhelm oder Gehörschutz, je nach absaugung kann Gefährdungen durch Art und Einsatz des Elektrowerkzeugs, Staub verringern. verringert das Risiko von Verletzungen. h) Wiegen Sie sich nicht in fal- c) Vermeiden Sie eine unbeab- scher Sicherheit und setzen Sie sichtigte Inbetriebnahme. Ver- sich nicht über die Sicherheits- gewissern Sie sich, dass das regeln für Elektrowerkzeuge...
  • Page 11 sind gefährlich, wenn sie von unerfah- stimmte Art von Akkus geeignet ist, be- renen Personen benutzt werden. steht Brandgefahr, wenn es mit ande- ren Akkus verwendet wird. e) Pflegen Sie das Elektrowerk- zeug und Einsatzwerkzeug mit b) Verwenden Sie nur die dafür Sorgfalt.

  • Page 12: Sicherheitshinweise Für Hobel

    in der Betriebsanleitung ange- • Führen Sie das Elektrowerk- gebenen Temperaturbereichs. zeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Falsches Laden oder Laden außer- halb des zugelassenen Temperaturbe- Gefahr eines Rückschlags, wenn sich reichs kann den Akku zerstören und das Einsatzwerkzeug im Werkstück ver- die Brandgefahr erhöhen.

  • Page 13: Vorbereitung

    1. Schieben Sie den Richtungseinsatz bis behör. zum Anschlag von der Seite in den • Verwenden Sie ausschließlich Spanauswurf (13), die verschlossen Zubehör welches von PARKSIDE werden soll. empfohlen wurde. Ungeeignetes Für die richtige Lage sorgen Nuten im Zubehör kann zu elektrischem Schlag Spanauswurf.

  • Page 14: Akku Aufladen

    • Ersatz-Hobelmesser siehe Ersatzteile Klemmplatte (18) seitlich in die Mes- und Zubehör, S. 20. serwelle (21) ein. Die Sechskantschrauben zeigen nach Hobelmesser demontieren (Abb. vorne. 6. Ziehen Sie die Sechskantschrauben 1. Stellen Sie die Spantiefeneinstellung (23) handfest an. (1) auf 0. 7.

  • Page 15: Betrieb

    Hinweise Akku einsetzen • Lassen Sie einen erwärmten Akku vor 1. Schieben Sie den Akku (8) entlang der dem Laden abkühlen. Führungsschiene in den Akku-Halter im Handgriff (7). • Setzen Sie den Akku nicht über länge- re Zeit starker Sonneneinstrahlung aus Der Akku verriegelt hörbar.

  • Page 16: Ein- Und Ausschalten

    Hinweise zum Kanten anfasen 6. Warten Sie, bis das Gerät die volle Drehzahl erreicht hat. Die V-Nut (22) im vorderen Teil der Ho- belsohle (10) ermöglicht das Anfasen von Sie können das Gerät jetzt mit dem vorde- Kanten. ren Teil der Hobelsohle (10) zuerst gegen das Werkstück führen.

  • Page 17: Wartung

    Reinigung nach dem Betrieb Elektrogeräte gehören nicht in den 1. Entfernen Sie den Akku. Hausmüll. Das Symbol der durch- gestrichenen Mülltonne bedeutet, 2. Halten Sie die Lüftungsöffnungen (4) dass dieses Elektro- bzw. Elektro- sauber. nikgerät am Ende seiner Lebens- 3. Reinigen Sie das Gerät mit einer wei- dauer nicht im Hausmüll entsorgt chen Bürste oder einem leicht feuchten werden darf, sondern vom Endnut-...

  • Page 18: Entsorgungshinweise Für Akkus

    Entsorgungshinweise für oder Fabrikationsfehler auf, wird das Pro- Akkus dukt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Die- Der Akku darf am Ende der Nut- se Garantieleistung setzt voraus, dass in- zungszeit nicht über den Haus- nerhalb der Drei-Jahres-Frist das defekte haltsmüll entsorgt werden.

  • Page 19: Abwicklung Im Garantiefall

    nen gewarnt wird, sind unbedingt zu ver- für eine ausreichend sichere Transport- meiden. verpackung. Das Produkt ist lediglich für den privaten Reparatur-Service und nicht für den gewerblichen Gebrauch Für Reparaturen, die nicht der Garan- bestimmt. Bei missbräuchlicher und un- tie unterliegen, wenden Sie sich an sachgemäßer Behandlung, Gewaltanwen- das Service-Center.

  • Page 20: Ersatzteile Und Zubehör

    Ersatzteile und Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an das Service-Center, S. 19. Pos.-Nr. Bezeichnung Best.-Nr. Staubabsaugadapter 91105331 Richtungseinsatz 91105332 11, 12 Maulschlüssel, Innensechskantschlüssel 91105333 Hobelmesser...

  • Page 21: Introduction

    Table of Contents Spare parts and accessories..34 Translation of the original EC Introduction......21 declaration of conformity..35 Proper use........... 21 Introduction Scope of delivery/accessories..22 Overview..........22 Congratulations on the purchase of your Description of functions......22 new Cordless Planer (hereafter referred to Technical data........

  • Page 22: Scope Of Delivery/Accessories

    by do-it-yourselfers. It was not designed 13 Shavings ejector for heavy commercial use. The warranty 14 Battery charger is void in the case of commercial use. The 15 Directional insert manufacturer is not liable for damage 16 Dust extraction adapter caused by improper use or incorrect oper- 17 Retractable planer blade guard ation.

  • Page 23: Safety Information

    – Charging ........4 – 40 °C is limiting the working hours. All parts of the operating cycle have to be considered – Operation ......−20 – 50 °C while doing so (for example, times when – Storage ........0 – 45 °C the power tool is switched off and times Levels of noise and vibration were determ- when it is switched on but running without ined according to the standards and regu-...

  • Page 24: Meaning Of The Safety Information

    Meaning of the safety Electrical devices must not be dis- information posed of with domestic waste. The symbol of the crossed-out wheeled  DANGER! If you do not observe this bin means that this product must safety instruction, an accident will occur. not be disposed of as unsorted mu- The result of which is severe bodily injury nicipal waste at the end of its use-...
  • Page 25 ing outlets will reduce risk of electric dust mask, non-skid safety shoes, hard shock. hat or hearing protection used for ap- propriate conditions will reduce per- b) Avoid body contact with sonal injuries. earthed or grounded sur- faces, such as pipes, radiators, c) Prevent unintentional starting.
  • Page 26 4. POWER TOOL USE AND CARE with these instructions, taking into account the working con- a) Do not force the power tool. ditions and the work to be per- Use the correct power tool for formed. Use of the power tool for your application.

  • Page 27: Safety Instructions For Planers

    • Only use accessories recom- • While working, always hold mended by PARKSIDE. Unsuitable the planer in such a way that...

  • Page 28: Preparation

    (⊓) into the shavings ejector (13). Control elements 2. Connect the dust extraction adapter to a suction hose (e.g. PARKSIDE wet/dry Familiarise yourself with the operating ele- vacuum). ments before using the device for the first time.

  • Page 29: Charging The Battery

    Aligning the planer blade (fig. A) 2. Release the hexagon bolts (23) with the open-end spanner (11). Goal: The planer blade must be at the 3. Lower the planer blade guard (17) centre in the blade holder (20) and flush and slide the blade holder (20) with with the planer sole (10).

  • Page 30: Operation

    3. After charging, disconnect the battery Wear a respiratory mask and attach an charger (14) from the mains. external dust extraction system. 4. Pull the battery (8) out of the battery Information on planing charger (14). • Cutting depth Start with a low cutting depth. The op- Operation timal cutting depth depends on two factors:...

  • Page 31: Switching On And Off

    Cleaning, maintenance whether the desired depth has been achieved. Reduce the cutting depth and storage once the desired depth has almost been achieved.  WARNING! Electric shock! Protect Switching on and off yourself when performing maintenance or cleaning work. Turn off the device. Preparation You should have any repair and mainten- 1.

  • Page 32: Disposal/Environmental Protection

    cold or heat during storage to ensure the with Directive 2006/66/EC. Hand in battery output is not adversely affected. the batteries at a used battery collection point where they are recycled in an Remove the rechargeable battery from the environmentally friendly manner. For device before storing the device (see the more information, please contact your separate operating instructions for the bat-...

  • Page 33: Repair Service

    Guarantee Period and Statutory • Please find the item number on the rat- Claims for Defects ing plate. The guarantee period is not extended by • Should functional errors or other de- the guarantee service. This also applies fects occur, please initially contact the for replaced or repaired parts.

  • Page 34: Service Centre

    Service Centre Importer Service Great Britain Please note that the address below is not Tel.: 0800 404 7657 a service address. Contact the service E-mail: grizzly@lidl.co.uk centre named above first. IAN 408297_2207 Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 Service Malta 63762 Großostheim Tel.: 80062230...

  • Page 35: Translation Of The Original Ec Declaration Of Conformity

    Translation of the original EC declaration of conformity Product: Cordless Planer Model: PHA 12 B2 Serial number: 000001–020000 The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: 2006/42/EC •  2014/30/EU •  2012/19/EU •  2011/65/EU & (EU) 2015/863 The object of the declaration described above is in conformity with Directive 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the re-...

  • Page 36: Introduction
