IKA RH basic Operating Instructions page 2

Fehlercodes (RH digital)
Fehler- Ursache Folge
code
E3 Geräteinnentemperatur zu hoch Heizung aus - Gerät ausschalten und abkühlen lassen.
E4 Motor oder Magnetstäbchen blockiert Heizung aus - Gerät ausschalten.
Motor aus - Achtung! Nur für autorisiertes Servicepersonal:
E11 Unterbrechung im Sicherheitskreis Heizung aus - Kontaktstecker (N) stecken.
E21 Test Sicherheitskreis fehlgeschlagen
E22
E29
E24 Oberflächentemperatur (Temperatur des Re- Heizung aus - Gerät ausschalten, bis die Oberflächentemperatur der Aufstellplatte
gelfühlers): der Aufstellplatte ist höher als
die eingestellte Sicherheitstemperaturgrenze
E25 Heizung- Schaltelementüberwachung Heizung aus - Gerät ausschalten.
E26 Differenz Fühler Sicherheitstemperatur zu Heizung aus - Gerät ausschalten.
Fühler Regeltemperatur
Regeltemperatur > (Sicherheitstemperatur + 40 K)
Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder wird ein anderer Fehlercode angezeigt:
- wenden Sie sich bitte an die Serviceabteilung,
- senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein.
Technische Daten
Gerät
Betriebsspannungsbereich - Nennspannung
Frequenz
Leistungsaufnahme (+10%) maximal
Eigenerwärmung Heizplatte durch max. Rühren (RT: 22 °C / Dauer: 1 h)
Zul. Einschaltdauer
Zul. Umgebungstemperatur
Zul. relative Feuchte
Schutzart nach DIN EN 60529
Schutzklasse
Überspannungskategorie
Verschmutzungsgrad
Geräteeinsatz über NN
Abmessung (B x T x H)
Gewicht
Motor
Drehzahlbereich
Nennleistungsaufnahme
Einstellauflösung (digital/basic)
Drehzahlabweichung (ohne Last) bei Nennspannung: ≥ 500 rpm
< 500 rpm
Max. Rührmenge (bez. auf Wasser)
Aufstellplatte
Abmessung (Ø)
Material
Heizen
Heizleistung (-5%/+10%) bei Nennspannung
Einstell- und Anzeigeauflösung (digital/basic)
Oberflächentemperatur
Regelhysterese Heizplatte bei Nennspannung
(ohne Gefäß, Heizplattenmitte bei 100 °C)
Elektronisches Thermometer
Einstellbarer Sicherheitskreis
Sicherheitstemperaturgrenze (einstellbar)
Technische Änderungen vorbehalten!
Korrektur
Steckverbindung des Motors im Geräteinneren überprüfen.
- Kontaktthermometer / Temperaturfühler stecken.
- Defekte Verbindungskabel, Stecker oder Kontaktthermometer austauschen.
- Gerät ausschalten und nach ca 1 Minute wieder einschalten.
Bei erneuter Fehleranzeige den IKA Service kontaktieren.
- Sicherheitstemperaturgrenze höher einstellen.
niedriger ist als die eingestellte Sicherheitstemperaturgrenze.
- Sicherheitstemperaturgrenze höher einstellen.
- Sicherheitstemperaturgrenze > 100 °C wählen,
siehe auch Funktionstest "Sicherheitskreisabschaltung".
- Achtung! Nur für autorisiertes Servicepersonal: Steckverbindung des Heiz-
elements im Geräteinneren überprüfen.
- Achtung! Nur für autorisiertes Servicepersonal:
Steckverbindung der Temperaturfühler im Geräteinneren überprüfen.
Vac 230±10% / 115±10% / 100±10%
Hz 50/60
W 620
K +12
% 100
°C +5 bis +40
% 80
- IP 21
- I
- II
- 2
m max. 2000
mm 250 x 160 x 100
kg 2.8
rpm 0; 100-2000
W 20
rpm 50 / Skala
% ±10
rpm ±100
ltr 15
mm 135
- rostfreier Edelstahl / weiß emailliert
W 600
K 5 / Skala
°C Raumtemperatur ....320
K ±20
- DIN 12878
°C 100-360
Contents
Contents
Control elements
EU Declaration of conformity
Warranty
Explication of warning symbols
Accessories
Safety instructions
Unpacking
Intended use
Commissioning

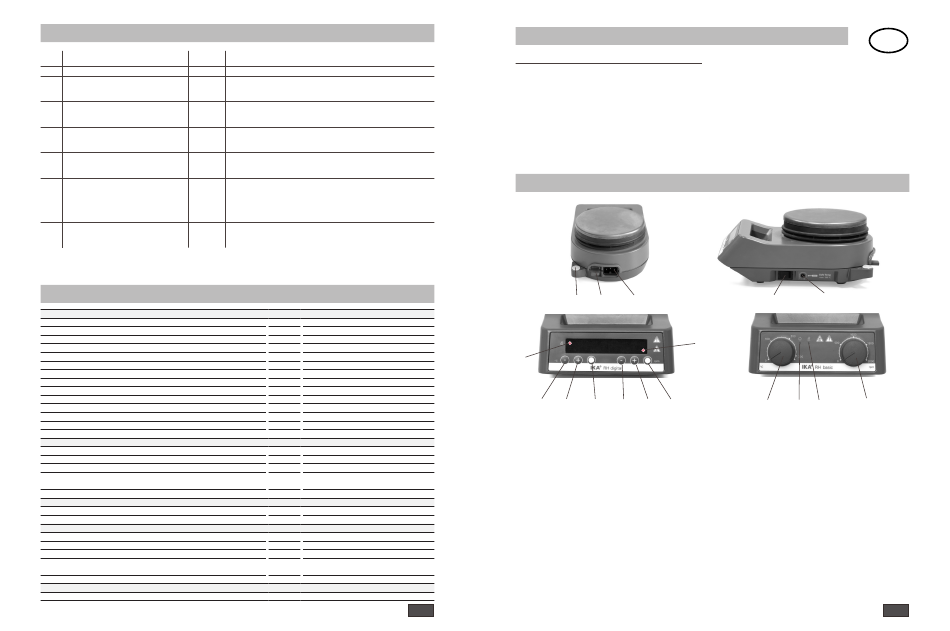

Control elements
P;R M;N
F
I H G
IKA RH digital
A Main switch
B Adjustable safety circuit
F LED heating plate
G Button heater On/Off
H Button temperature "+"
I Button temperature "-"
J Button motor On/Off
K Button motor "+"
L Button motor "-"
M Contact thermometer jack
N Contact plug
O Power socket
P Threaded hole for stand
R Threaded plug
8
Page
9
Setting the operation mode
9
Stirring function
10 Setting the safety temperature limit
10
Heating function
10
Controlling the medium temperature limit using
10
a contact thermometer
11
Assembling the stand
12 Maintenance and Cleaning
12
Error Codes (RH digital)
12
Technical data
O A
Standby
C
L K J E
IKA RH basic
A Main switch
B Adjustable safety circuit
C Rotary knob, heater
D Rotary knob, motor
E LED power
F LED heating plate
M Contact thermometer jack
N Contact plug
O Power socket
P Threaded hole for stand
R Threaded plug
EN
12
13
13
13
13
14
14
15
15
B
D
F
9
