USP DURAMAX 40224-2 Owner's Manual

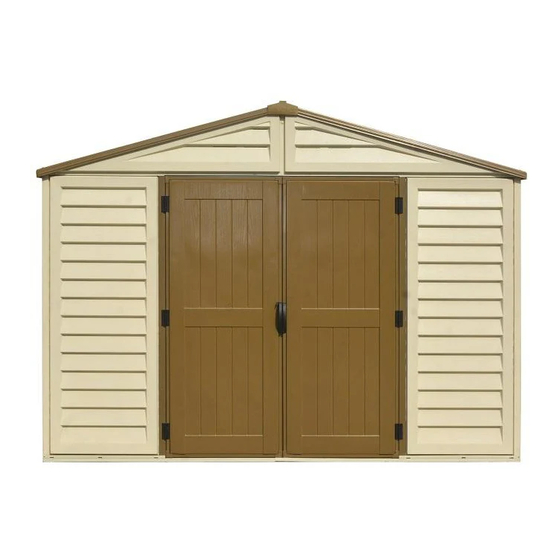

Vinyl garden shed
Hide thumbs

Advertisement

Quick Links

Download this manual
A L L
P U R P O S E
V I N Y L
G A R D E N
EN
OWNER'S MANUAL /
Instructions for Assembly '10.5 Ft WoodBridge Plus'
Size 10.5Ft x 10.5Ft / 3.2 m x 3.2 m
Ver: 1.0
FR
MANUEL D'INSTRUCTION/
Instructions pour l'Assemblage '10.5 Pieds WoodBridge Plus'
Dimension 10.5Pieds x 10.5Pieds / 3.2 Mètre x 3.2 Mètre
Ver: 1.0
ES
MANUAL DEL PROPIETARIO /
Instrucciones de montaje '10.5 Pies WoodBridge Plus'
Tamaño 10.5Pies x 10.5Pies / 3.2 Metros x 3.2 Metros
Ver: 1.0
Model # 40224-2
TM
A Product of
S H E D S
(Approx.)
(Approx.)
(Aprox.)
VINYL GARDEN SHED
