BGS technic D12 Quick Start Manual

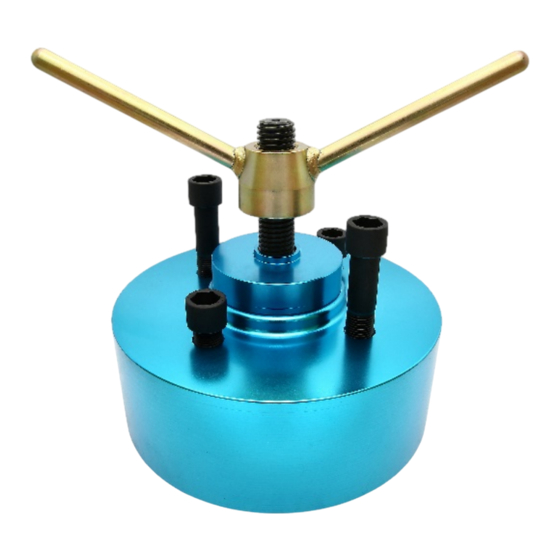

Kurbelwellen-Dichtring-Montagewerkzeug
KOMPONENTEN
Nr. Bezeichnung
1 Montageglocke
2 Wellendichtringhalter
4 Mittelschraube
5 Distanzscheibe
6 Fixierschraube (kurz)
7 Fixierschraube (lang)
8 Montagemutter
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieses Werkzeug dient zum beschädigungsfreien Einbau des hinteren Kurbelwellendichtrings
(OE 1543896) an Nutzfahrzeugmotoren wie z. B. Volvo (D12) und ist zu verwenden wie OEM
9990166, 8880013.
SICHERHEITSHINWEISE
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden und Verletzungen.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage
und Montage immer der fahrzeugspezifischen Serviceliteratur.
•
Fetten Sie vor Verwendung alle Gewinde des Werkzeugs.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
für Volvo (D12)
Ø 203 x Länge 105 mm
Ø 177 x Länge 80 mm
Ø 20 x Länge 150 mm
Ø 50 x Länge 15 mm
M16 x 1.5 Länge 30 mm
M16 x 1.5 Länge 80 mm
L40 x W243 x H83 mm
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 70951
Spezifikation
Ø 20 mm
M16 x 2.0
M20 x 2.5 / M16 x 2.0
Ø 20 mm
M20 x 2.5
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
