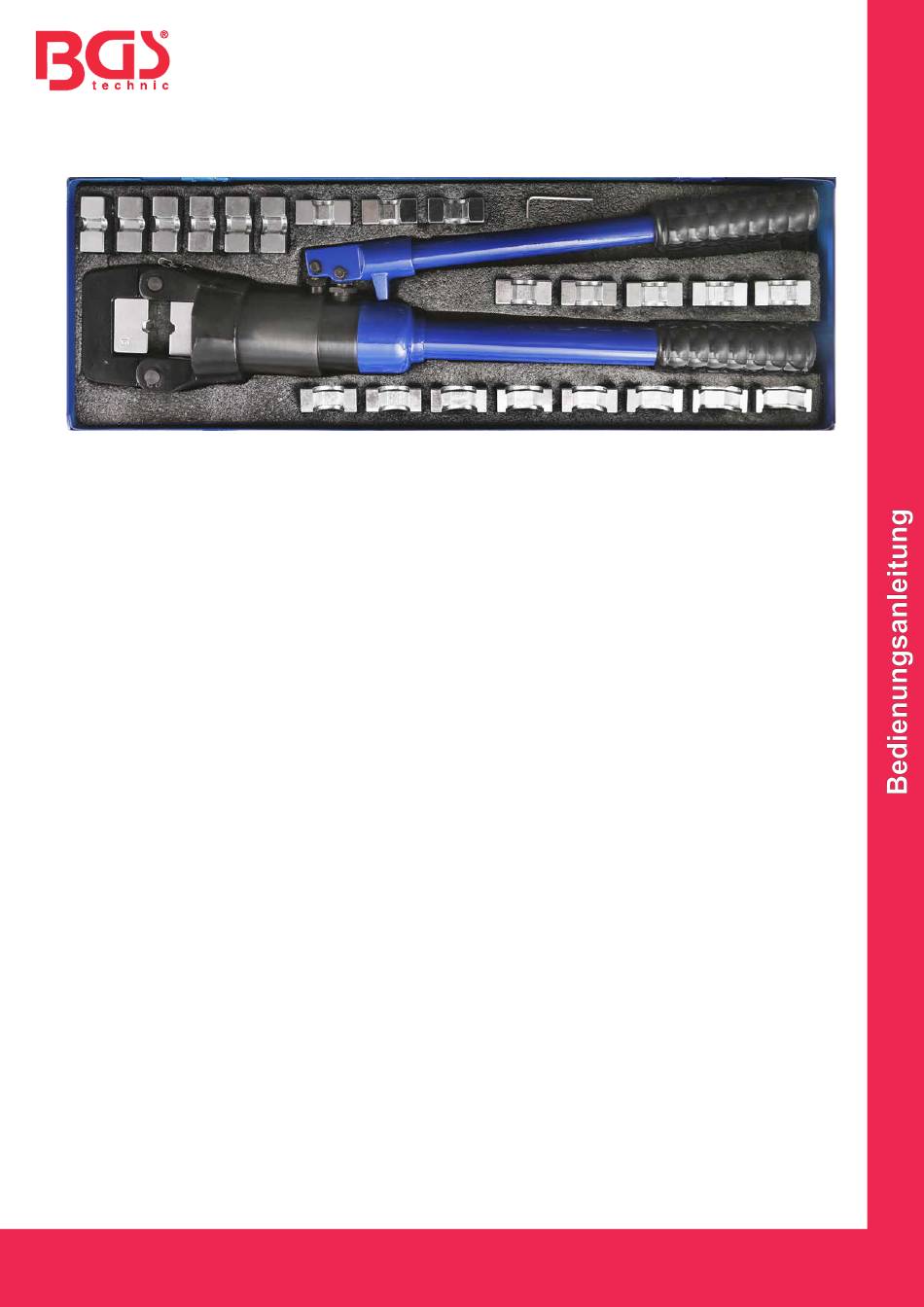

BGS technic Drive Instruction Manual

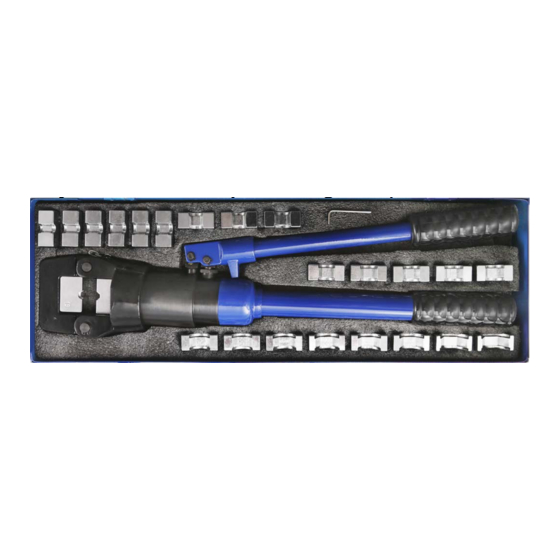

Hydraulischer Crimpwerkzeug-Satz | 16–400 mm²
SPEZIFIKATIONEN
Crimpbereich: 35–300 mm² (Aluminiumklemme)
Crimpbereich: 16–400 mm² (Kupferklemme)
Max. Druck: 16 t
Max. Hubweg: 24 mm
Formgrößen: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400 mm²
Crimpform: Sechseck
MERKMALE
Der Druck wird durch das Produkt automatisch in allen Richtungen geregelt. Kontakt und Druck
erfolgen gleichmäßig mit geringem Widerstand und hoher Arbeitseffizienz.
VERWENDUNGSZWECK
Das Produkt ist das ideale Werkzeug zum Verpressen von Kupfer- und Bleiklemmkontakten und
Crimpverbindern, die bei elektrischen Kabeladern und in anderen Leistungsanwendungen zum
Einsatz kommen.
BEDIENUNGSHINWEISE
Beim Verpressen von Kabeln muss auf die korrekte Größe von Kabel und Kontaktform geachtet
werden. Die Klemmen mittig in die Kontaktformen legen, das Ölventil fest schließen und den
beweglichen Griff an der Kolbenpumpe betätigen, um den Vorgang zu starten. Mit ansteigendem
Hydraulikdruck drücken die Kolben die Kontaktformen zusammen. (Sobald sich die zwei
Kontaktformen berühren, keinen weiteren Druck ausüben, um Schäden an den Bauteilen zu
vermeiden.) Ist ein Überdruckventil verbaut, ist bei Erreichen des spezifizierten Drucks ein leichtes
Zischen zu hören. Dieses Geräusch entsteht durch das automatische Entweichen des Drucks im
Inneren und zeigt das Ende des Vorgangs an. Das Ölventil lösen. Der Kolben wird automatisch
zurückgezogen. Für den nächsten Crimpvorgang die oben beschriebenen Schritte wiederholen. Das
Austreten geringer Mengen von Öl außen am Druckstück und am großen Kolben ist nach
wiederholtem Gebrauch normal.
REPARATUR UND WARTUNG
Die Produktkomponenten sind fest miteinander verbunden. Die Komponenten nicht
auseinandernehmen. Das Werkzeug nicht gegen Gegenstände schlagen. Vor Feuchtigkeit schützen.
Nach wiederholtem Gebrauch des Werkzeugs über einen längeren Zeitraum die Ölmenge im
Ölreservoir des Handwerkzeugs prüfen. Für das Nachfüllen Hydrauliköl des Typs SAE15 verwenden.
Das nachgefüllte Öl muss frei von Staub und Sand sein. Den unbeweglichen Griff abschrauben, den
hinteren Ölstopfen vom Ölreservoir abnehmen und Hydrauliköl des Typs SAE15 nachfüllen, bis das
Öl überläuft. Das Ölventil lösen und den beweglichen Griff langsam mehrmals umlegen, um Luft aus
dem Ölreservoir zu entfernen. Den Ölstopfen wieder aufsetzen und am unbeweglichen Griff
verschrauben.
