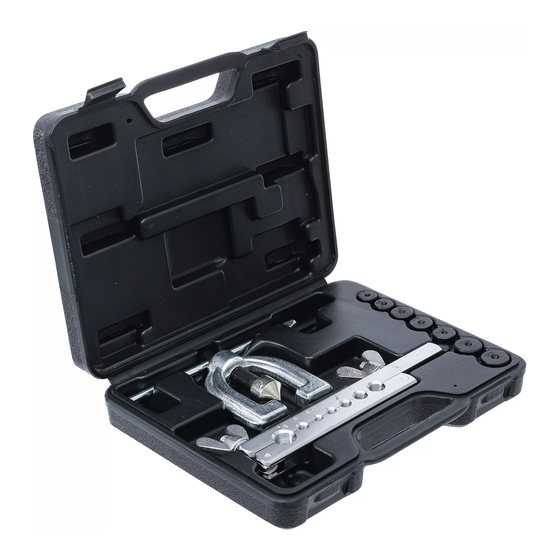

WERKZEUGE
1
Pressbügel
2
Druckspindel
3
Konus
4
Haltebügel
5
Druckstück 4,75 mm
6
Druckstück 5 mm
7
Druckstück 1/4"
8
Druckstück 6 mm
9
Druckstück 8 mm
10 Druckstück 10 mm
11 Druckstück 1/2"
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient dem Anfertigen von Bördel-Typen D, E & F.
Die Werkzeuge sind geeignet für Leitungsdurchmesser 4,75 – 5 – 6 – 8 - 10 mm - 1/4" und 1/2".
ACHTUNG
Lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie alle Sicherheitshinweise
bevor Sie das Produkt verwenden.
SICHERHEITSHINWEISE
• Reparaturen an Bremsanlagen sollten nur von geschulten Personen mit Erfahrungen
durchgeführt werden.
• Verwenden Sie den Werkzeugsatz nur für den Zweck, für den es konzipiert ist.
• Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
• Achten Sie bei Verwendung auf korrekte Sicherheitskleidung und Schutzmaßnahmen.
• Die Verwendung von Schutzhandschuhen, Schutzbrille und Sicherheitsschuhen wird empfohlen.
• Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile
aus.
• Halten Sie Spindel stets sauber und gut geölt. Sorgfältige Wartung garantiert die
Einsatzbereitschaft und Langlebigkeit des Werkzeugs.
• Informieren Sie sich vor dem Einsatz über den richtigen Gebrauch des anzuwendenden
Werkzeugs unter Berücksichtigung der dabei erforderlichen Sicherheitsmaßnahmen.
• Halten Sie sich immer an Hinweise des Fahrzeugherstellers.
