VLT® Decentral Drive FCD 302

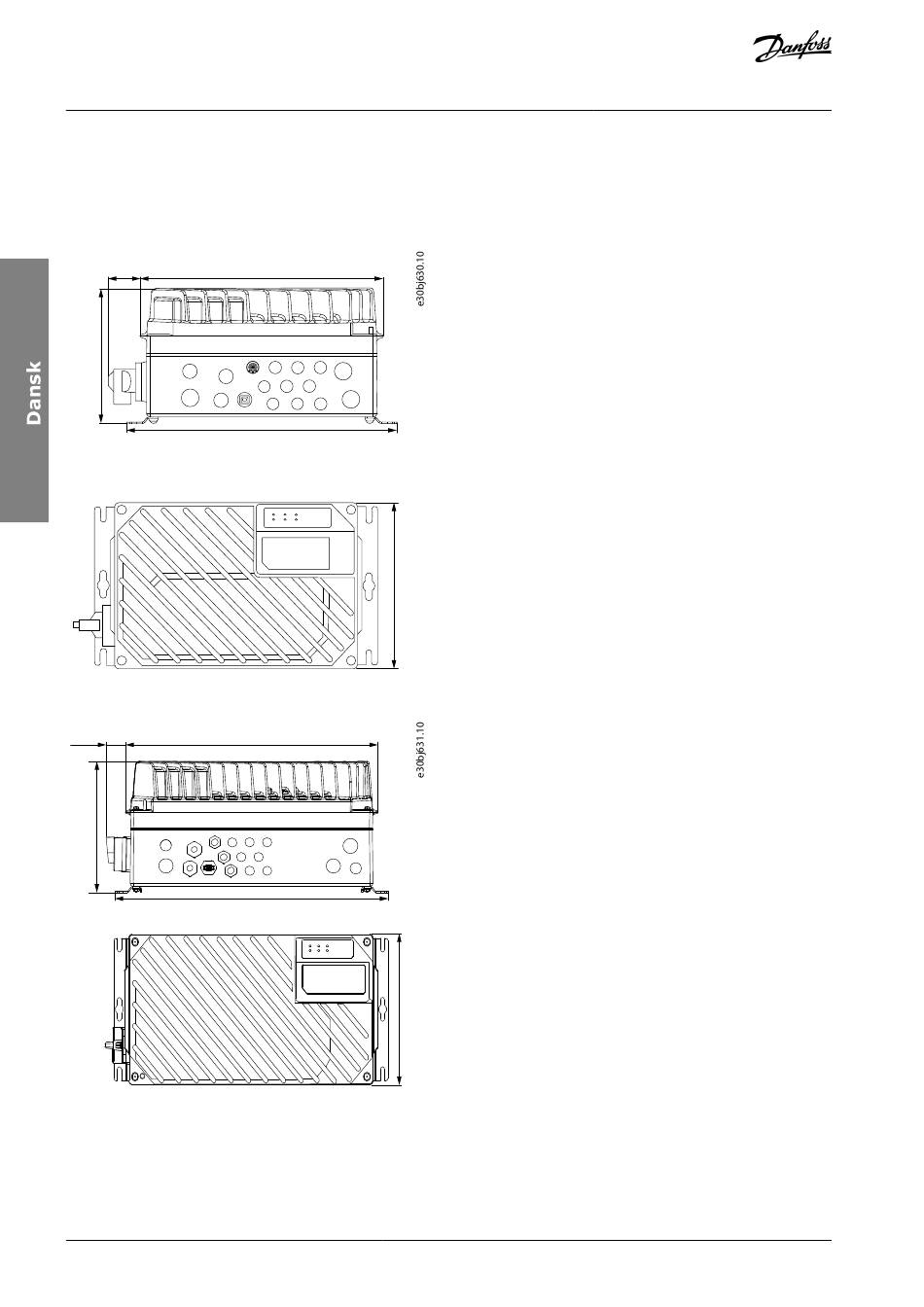

1.7 Mål
Der er to FCD 302-størrelser:
• Varianterne PK37, PK55, PK75 og P1K1 er små enheder.
• Varianten P3K0 er den store enhed.
41
(1.61)
175
(6.88)
Illustration 2: PK37, PK55, PK75, P1K1
32 415
(1.25) (16.33)
186
(7.32)
449.5
(17.69)
Illustration 3: P3K0
10 | Danfoss A/S © 2022.07
315
(12.4)
349.5
(13.75)
ON WARNING ALARM
Bus MS NS1 NS2
200
(7.87)
ON WARNING ALARM
Bus MS NS1 NS2
201
(7.91)
AN40002114756601-000101 / 130R1238
