REH4MAT 2-AXIAL SPLINT 2R Instructions

Orteza została wyposażona w szynę boczną, która posiada blokadę kąta
50 , 70 , 90 , 110 oraz blokadę
0 0 0 0

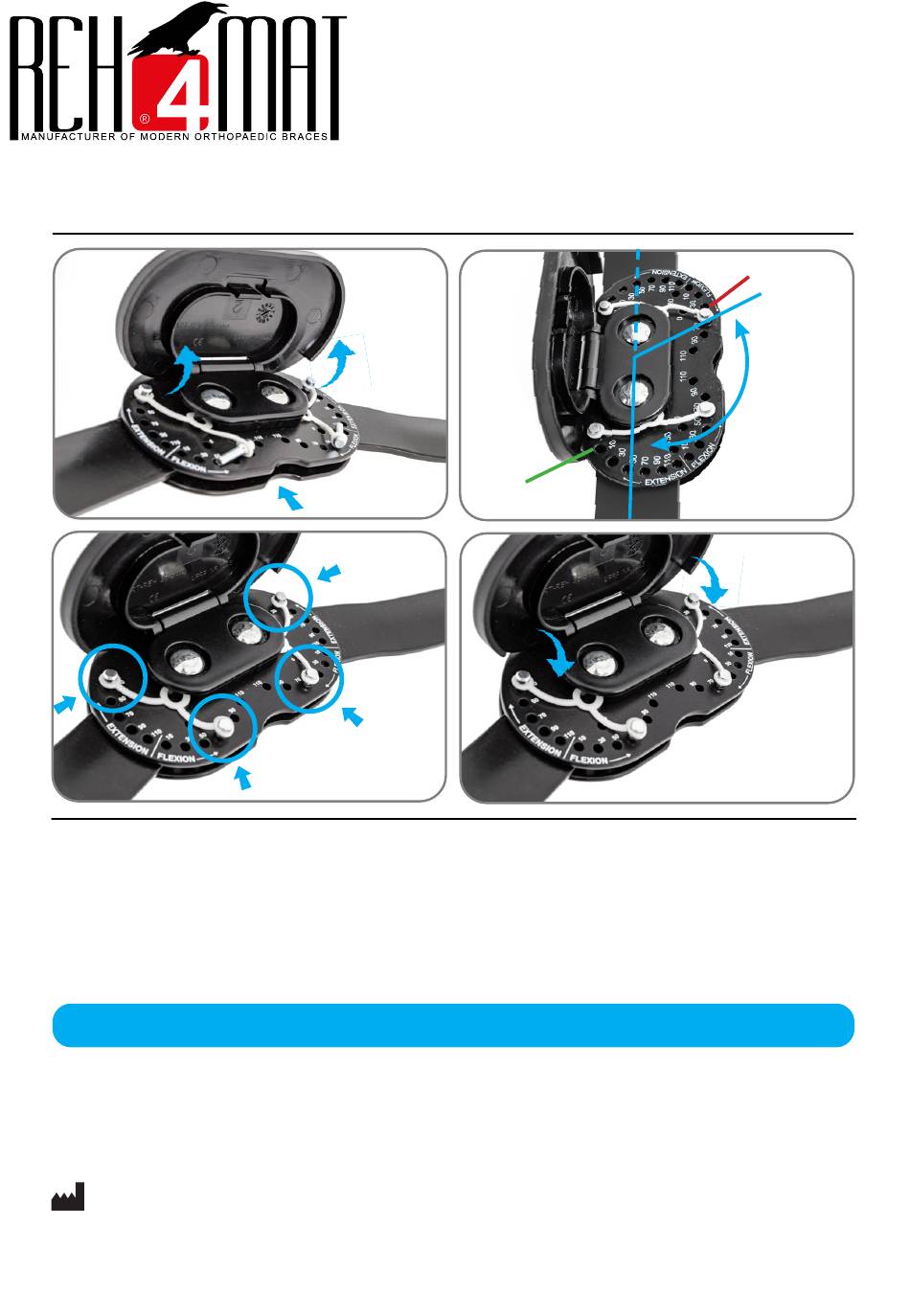

1. Otwórz klapkę zabezpieczającą (rys.1)
2. Przed ustawieniem szyny, usuń wszystkie blokujące nity umieszczone w zegarze
3. Ustaw ortezę w przybliżonym położeniu, w którym chcesz ograniczyć
4. Zablokuj ramiona szyny (dwustronnie) wkładając we właściwe otwory 4 nity blokujące (rys.3)
5. Zamknij klapkę (rys.4) i sprawdź poprawność działania i zakres ruchów zegara
ZAKRES RUCHÓW I JEGO WARTOŚCI KĄTOWE USTALA LEKARZ PROWADZĄCY!
UWAGA: Jeżeli orteza wyposażona jest w dwie szyny boczne, regulacji należy dokonać osobno na obydwu
szynach bocznych, ustawiając ten sam kąt zgięcia lub wyprostu (punkt 1- 4). Szyny boczne nie wymagają
konserwacji
