User and Installation Manual

Built-in Electric Oven

Manuale d'uso e d'installazione

Forno elettrico da incasso

MODEL NO.:

BI62120AX

Table of Contents

Chapters

Need help?

Do you have a question about the BI62120AX and is the answer not in the manual?

Questions and answers

Summary of Contents for Hisense BI62120AX

Page 1 User and Installation Manual Built-in Electric Oven Manuale d'uso e d'installazione Forno elettrico da incasso MODEL NO.: BI62120AX...
Page 2 WARNING The appliance is not to be used by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction. children being supervised not to play with the appliance.
Page 3 WARNING Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Page 4: Dear Customer
DEAR CUSTOMER The oven is exceptionally easy to use and extremely efﬁcient.After reading the instruction manual,operating the oven will be easy. Before being packaged and leaving the manufacturer,the oven was thoroughly checked with regard to safety and functionality. Before using the appliance,please read the instruction manual carefully. By following these instructions carefully you will be able to avoid any problems in using the appliance.
Page 5: Table Of Contents
CONTENTS SAFETY INSTRUCTIONS…………………………………..……………………1 HOW TO SAVE ENERGY …..………..………..………..………..…..……….3 DESCRIPTION OF THE APPLIANCE …………………………………………4 INSTALLATION ……………………………………………………………..………6 OPERATION ……………………………………………………………..………8 CLEANING AND MAINTENACE ……………………………..……………11 O P E R AT I O N I N C A S E O F E M E R G E N C Y …...
Page 6: Safety Instructions
SAFETY INSTRUCTIONS NOTE: Ensure there is a grounded socket nearby (behind the unit) A dedicated power circuit is recommended for the unit but not required. Additional electrical appliances on the same circuit may exceed the current(amperage)rating for that circuit. If after the installation of your unit. the circuit breaker trips or the fuse fails on a repeated basis,then a dedicated circuit will likely be required.
Page 7 The rules and provisions contained in this instruction manual should be strictly observed. Do not allow anybody who is not familiar with the contents of this instruction manual to operate the cooker. The cooker should not be cleaned using steam cleaning equipment. The panels adjacent to the oven must be made of heat-resistant material.
Page 8: How To Save Energy
HOW TO SAVE ENERGY Using energy in a respon- sible way not only saves money but also helps the environment. So let' s save energy! And this is how you can do it: Do not uncover the pan too often( a watched pot never boils!) Do not open the oven door unnecessarily often.
Page 9: Description Of The Appliance

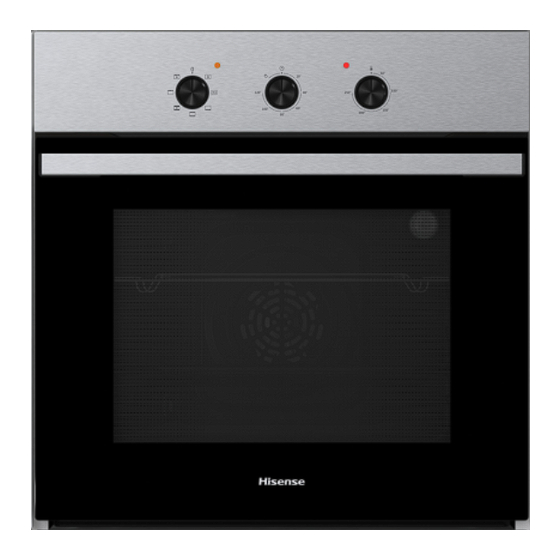

DESCRIPTION OF THE APPLIANCE 1 Oven function selection knob 2 Temperature control knob 3 Timer 4 Yellow function operation signal light 5 Red temperature regulator signal light 6 Oven door handle...
Page 10 SPECIFICATIONS OF APPLIANCE Baking Tary Grill grate (drying rack)
Page 11: Installation
INSTALLATION The kitchen area should be dry and aired and equipped with efﬁcient ventillation. When installing the oven, easy access to all control elements should be ensured. This is a built- in oven, and its back wall and one side wall can be placed next to a high piece of furniture or a wall.
Page 12 Warning! All electrical work should be carried out by a suitably qualiﬁed and authorised eletrician.No alterations or wilful changes in the electricity supply should be carried out. Fitting guidelines The oven is manufactured to work with three- phase alternating current(220V-240V/ 50Hz).The connection diagram is also found on the cover of the conncction box.
Page 13: Operation
OPERATION Before ﬁrst use as well as the temperature regulator knob-to set a required function you should ●Remove packaging,clean the interior of turn the knob to the selected position. the oven and the hob. ●Take out and wash the oven ﬁttings with warm water and a little washing-up liquid.
Page 14 possibleknobpositions Separate oven lighting Caution! By setting the knob to this posi- tion,the At this oven function knob posi- lighting inside the oven is switched tion,when setting the temperature on.Use,for regulator to a position other then example,when washing the oven zero,the red light may go on,alth- chamber.
Page 15 Use of the grill The grilling process operates through infrared rays emitted onto the dish by the incandes- cent grill heater. In order to switch on the grill you need to: ! set the oven knob to the position marked with ! heat the oven for approximately 5 minutes (with the oven door shut).
Page 16: Cleaning And Maintenace
CLEANING AND MAINTENANCE By ensuring proper cleaning and mainte- Caution! nance of your cooker you can have a sig- Do not use cleaning products contain- ing abrasive materials for the cleaning niﬁcant inﬂuence on the continuing fault-free and maintenance of the glass front operation of your appliance.
Page 17 Replacement of the oven light bulb In order to avoid the possibility of an electric shock ensure that the appliance is switched off before replacing the bulb. ! Set all control knobs to the position”●”/”0” and disconnect the mains plug, ! unscrew and wash the lamp cover and then wipe it dry.
Page 18 Removing the doors Remove the inner glass panel The oven door is fully open。 Glass door has two plastic ﬁxed blocks.Use a slotted screwdriver to insert into the hole of the plastic ﬁxed block and gently pry it. The latch hinges completely lifted。 .
Page 19: O P E R At I O N I N C A S E O F E M E R G E N C
OPERATION IN CASE OF EMERGENCY In the event of an emergency, you should: ! Switch off all working units of the cooker ! Disconnect the mains plug ! Call the service centre ! Some minor faults can be fixed by referring to the instructions given in the table check the household The appliance does not Break in power supply...
Page 20: Techincal Data
TECHINCAL DATA Voltage rating 220V-240V~; 50/60Hz Power rating max. 2.9kw Cooker dimensions W/D/H 595/ 530/ 595 mm Usable capacity of the oven 60 liters Energy rating on the energy label Weight Approx. 25.8kg...
Page 21 ATTENZIONE L'elettrodomestico non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni. Sorvegliare i bambini affinché non giochino con l'elettrodomestico.
Page 22 ATTENZIONE I bambini di età inferiore a 8 anni devono essere tenuti lontani a meno che non siano costantemente sorvegliati. Questo elettrodomestico può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'elettrodomestico in modo sicuro e ne comprendono i rischi connessi.
Page 23: Gentile Cliente
GENTILE CLIENTE Il forno è eccezionalmente facile da usare ed estremamente efficiente. Dopo aver letto il manuale di istruzioni, utilizzare il forno sarà semplice. Prima di essere imballato e lasciare il produttore, il forno è stato accuratamente controllato per quanto riguarda la sicurezza e la funzionalità. Prima di utilizzare l'elettrodomestico, leggere attentamente il manuale di istruzioni.
Page 24 CONTENUTI ISTRUZIONI DI SICUREZZA................COME RISPARMIARE ENERGIA............... 3 DESCRIZIONE DELL'ELETTRODOMESTICO..........4 INSTALLAZIONE....................6 FUNZIONAMENTO....................8 PULIZIA E MANUTENZIONE................11 FUNZIONAMENTO IN CASO DI EMERGENZA..........14 DATI TECNICI....................... 15...
Page 25: Istruzioni Di Sicurezza
ISTRUZIONI DI SICUREZZA NOTA: Assicurarsi che sia presente una presa con messa a terra nelle vicinanze (dietro l'unità) Per l'unità è consigliato, ma non obbligatorio, un circuito di alimentazione dedicato. Ulteriori apparecchi elettrici sullo stesso circuito potrebbero superare la corrente (amperaggio) nominale per quel circuito.
Page 26 Le regole e le disposizioni contenute nel presente manuale di istruzioni devono essere rigorosamente rispettate. Non permettere a nessuno che non abbia familiarità con il contenuto di questo manuale di istruzioni di utilizzare la cucina. La cucina non deve essere pulita utilizzando apparecchiature di pulizia a vapore. I pannelli adiacenti al forno devono essere di materiale resistente al calore.
Page 27: Come Risparmiare Energia
COME RISPARMIARE ENERGIA Usare l'energia in modo responsabile non solo fa risparmiare denaro, ma aiuta anche l'ambiente. Quindi risparmiamo energia! Ed ecco com'è possibile farlo: Non scoprire la pentola troppo spesso (una pentola sorvegliata non bolle mai!) Non aprire spesso e inutilmente lo sportello del forno. Spegnere per tempo il forno e sfruttare il calore residuo.
Page 28: Descrizione Dell'elettrodomestico
DESCRIZIONE DELL'ELETTRODOMESTICO PANNELLO DI CONTROLLO DEL TEMPO DI COTTURA 4 Spia gialla di segnalazione del funzionamento 1 Manopola di selezione della 5 Spia rossa di segnalazione del regolatore di funzione del forno temperatura 2 Manopola di controllo della 6 Manico dello sportello del forno temperatura 3 Timer...
Page 29 SPECIFICHE DELL'ELETTRODOMESTICO Teglia da forno Griglia (rastrelliera per l'asciugatura)
Page 30: Installazione
INSTALLAZIONE La zona cucina deve essere asciutta, areata e dotata di una ventilazione efficiente. Durante l'installazione del forno deve essere garantito un facile accesso a tutti gli elementi di controllo. Questo è un forno da incasso e la sua parete posteriore e una parete laterale possono essere posizionate accanto a un mobile alto o a una parete.
Page 31: Schema Di Collegamento
Attenzione! Tutti gli interventi elettrici devono essere eseguiti da un elettricista adeguatamente qualificato e autorizzato. Non devono essere apportate alterazioni cambiamenti intenzionali alla fornitura di energia elettrica. Linee guida per il montaggio Il forno è realizzato per funzionare con corrente alternata trifase (220V-240V/50Hz).
Page 32: Funzionamento
FUNZIONAMENTO Prima del primo utilizzo così come la manopola del regolatore della temperatura, impostare funzione Rimuovere l'imballaggio, pulire l'interno del ● richiesta è necessario ruotare la manopola forno e il piano cottura. nella posizione selezionata. Estrarre e lavare le attrezzature del forno ●...
Page 33 possibili posizioni della manopola Illuminazione del forno separata Attenzione! Posizionando la manopola in questa In questa posizione della manopola posizione si accende l'illuminazione delle funzioni del forno, quando si interna del forno. Utilizzare, ad imposta il regolatore di temperatura esempio, in una posizione diversa da zero, la per la pulizia dell'interno del forno.
Page 34 Utilizzo della griglia Il processo di grigliatura avviene attraverso i raggi infrarossi emessi sulla pietanza dal riscaldatore a incandescenza della griglia. Per accendere la griglia è necessario: ! impostare la manopola del forno nella posizione contrassegnata con ! riscaldare il forno per circa 5 minuti (con lo sportello del forno chiuso).
Page 35: Pulizia E Manutenzione
PULIZIA E MANUTENZIONE Garantendo una pulizia e una manutenzione Attenzione! adeguate della cucina è possibile avere Non utilizzare prodotti detergenti un'influenza significativa sul funzionamento contenenti materiali abrasivi per la pulizia continuo e senza problemi dell'apparecchio. e la manutenzione del pannello frontale in vetro.
Page 36 Sostituzione della lampadina del forno Per evitare il rischio di scosse elettriche, assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina. ! Impostare tutte le manopole di controllo in posizione "●"/"0" e scollegare la spina di alimentazione, ! svitare e lavare il coperchio della lampada, quindi asciugarlo.
Page 37 Rimozione dello sportello Rimuovere il pannello di vetro interno a. Lo sportello del forno è completamente aperto。 a. Lo sportello in vetro è dotato di due blocchi fissi in plastica. Utilizzare un cacciavite a taglio per inserirlo nel foro del blocco fisso in plastica e fare leva delicatamente.
Page 38: Funzionamento In Caso Di Emergenza
FUNZIONAMENTO IN CASO DI EMERGENZA In caso di emergenza, è necessario: ! spegnere tutte le unità in funzione della cucina ! scollegare la spina di rete ! chiamare il centro assistenza ! Alcuni piccoli difetti possono essere risolti facendo riferimento alle istruzioni riportate in tabella PROBLEMA MOTIVO...
Page 39: Dati Tecnici
DATI TECNICI Tensione nominale 220V-240V~; 50/60Hz Potenza nominale max. 2,9 kW Dimensioni del forno L/P/A 595/530/595 mm Capacità utile del forno 60 litri Classe energetica sull'etichetta energetica Peso Ca. 25,8 kg...
