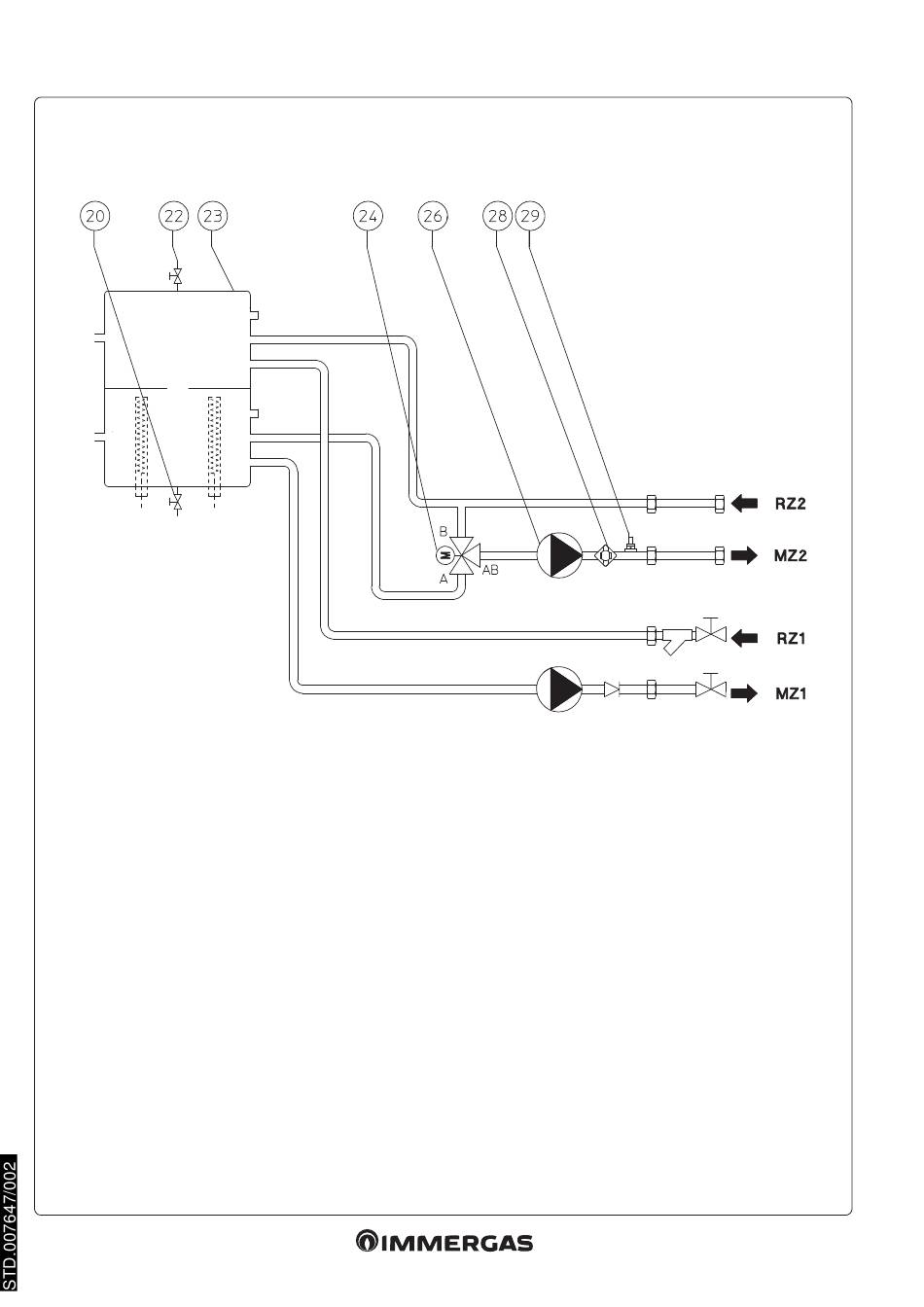

Schema idraulico.

Legenda:
20 - Rubinetto svuotamento collettore idraulico (presente sul prodotto)
22 - Valvola sfogo aria (presente sul prodotto)
23 - Collettore idraulico (presente sul prodotto)
24 - Motore valvola miscelatrice zona 2 miscelata
26 - Circolatore zona 2 miscelata
28 - Termostato sicurezza zona 2 miscelata
29 - Sonda mandata zona 2 miscelata
Fig. 4
