Composizione kit:
Rif. Qtà Descrizione
4 1 Valvola miscelatrice
5 1 Motore valvola miscelatrice
6 1 Coperchio motore valvola miscelatrice
7 1 Tubo ritorno zona 2 miscelata
8-10 10 Guarnizioni 30x22x2
9 1 Sonda mandata
11 1 Circolatore zona 2 miscelata
12 2 Tubi allacciamento impianto
13 1 Tubo mandata impianto zona 2 miscelata
10
Rif. Qtà Descrizione
14 2 Viti fissaggio termostato sicurezza
15 1 Termostato sicurezza
16 2 Dadi ribassati 1''
17 2 Raccordi tubi allacciamento 1''
18 2 Guarnizioni 42x35x1
19 1 Guscio coibentazione circolatore
20 1 Guscio coibentazione valvola
28 5 Coibentazioni
4
12
28
17

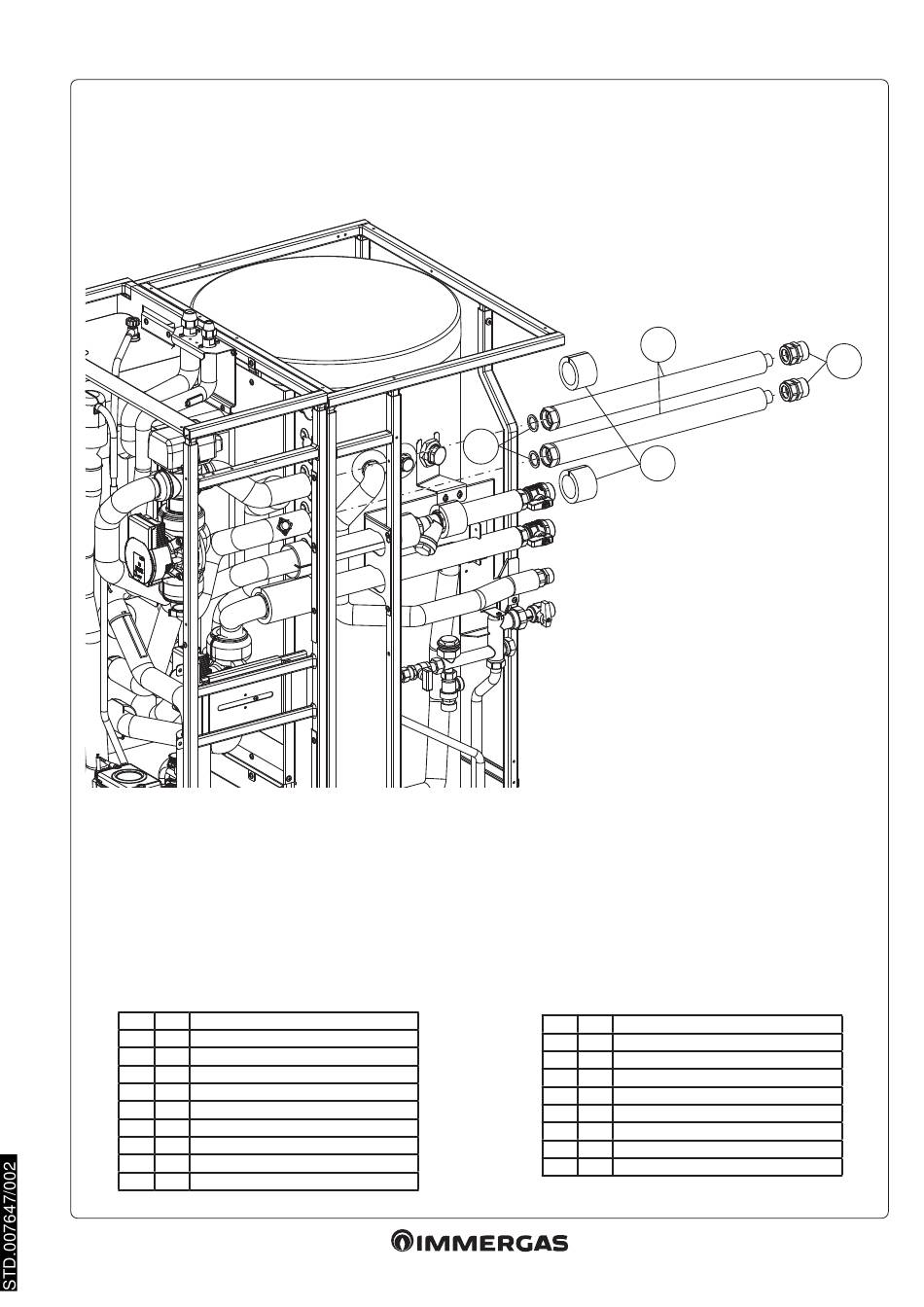

Fig. 3
