Installazione idraulica.
- Smontare la mantellatura dell'apparecchio (vedi libretto istruzioni).
- Svuotare l'impianto dell'apparecchio agendo sull'apposito raccordo di
scarico posto sul collettore (come indicato sul libretto istruzioni di uso e
manutenzione dell'apparecchio). Prima di effettuare questa operazione
accertarsi che il rubinetto di riempimento impianto sia chiuso.
- Smontare i due tappi (Part. 1 ÷ 2 Fig. 1) sul collettore idraulico (3 Fig.
1).
Collegare i componenti della seconda zona come descritto di seguito.
- Premontare il termostato di sicurezza (15) mediante le 2 viti (14) e la
sonda mandata (9) nel portatubo sul tubo mandata impianto seconda
zona (13).
- Assemblare sul circolatore (11) la valvola miscelatrice (4).
Attenzione: rispettare l'orientamento della valvola miscelatrice come
rappresentato in figura 2A.
- Assemblare il tubo (25) sul collettore con la rispettiva guarnizione (8).
6
5
20
4
11
19
21
8
8
7
8
13
25
8
18

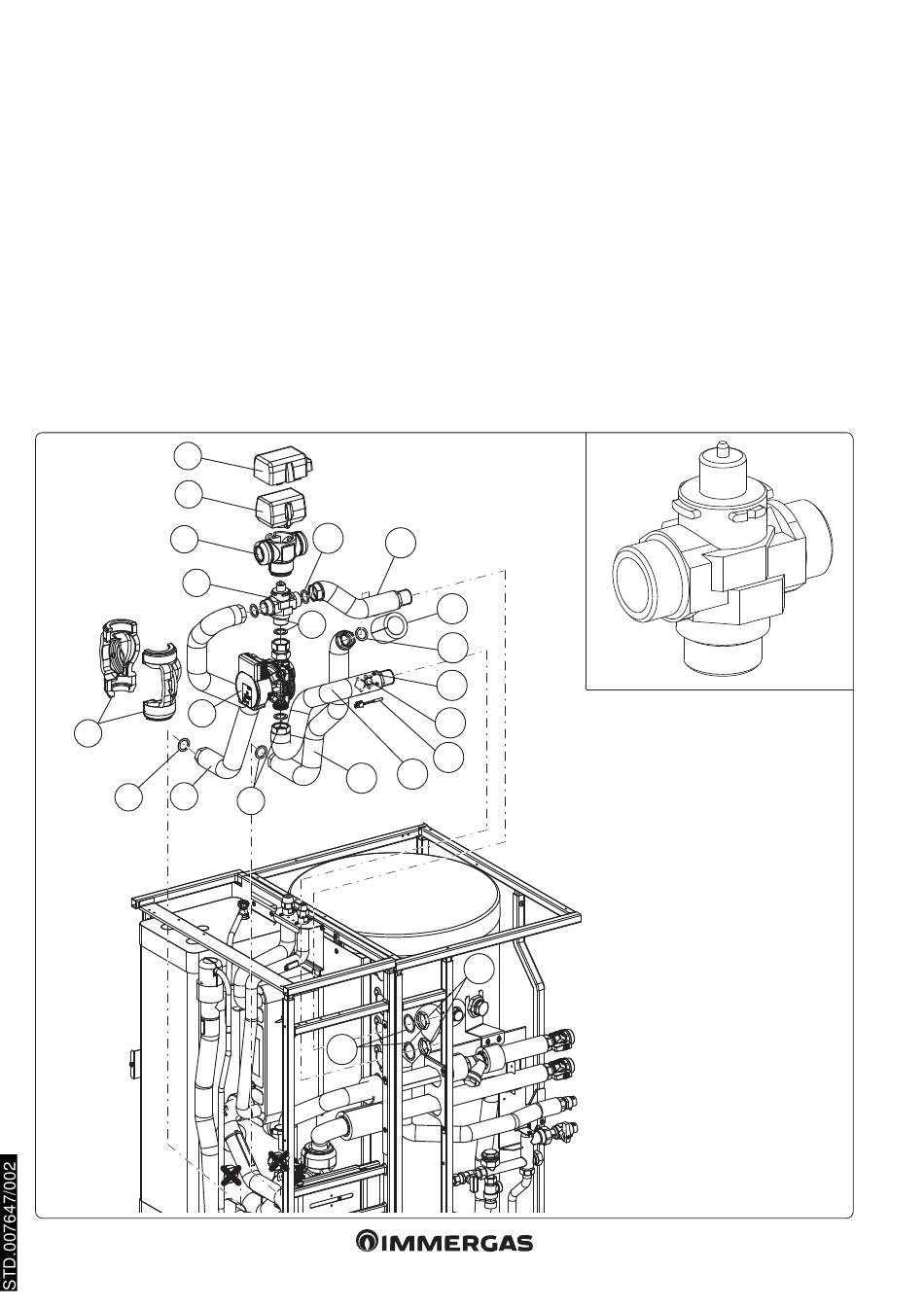

- Collegare in sequenza partendo dal tubo mandata seconda zona (7),
circolatore con valvola miscelatrice e tubo mandata impianto (13) aven-
do cura di interporre le guarnizioni di tenuta (8) come rappresentato
in figura 2.
- Assicurarsi di serrare tutti i dadi prima di procedere con la sequenza
di montaggio.
- Assemblare il tubo (21) sul collettore con la rispettiva guarnizione (8).
- Bloccare i tubi mandata (13) e ritorno (7) impianto sulla struttura
mediante le guarnizioni antibloccaggio (18) e i dadi ribassati (16).
- Montare il guscio di coibentazione della valvola (20) e successivamente
il motore (5) con relativo coperchio (6) premontato.
- Al termine dell'installazione montare il guscio di coibentazione del
circolatore (19).
- Collegare i tubi allacciamento (12) con gli appositi raccordi (17),
interponendo le relative guarnizioni (10 Fig. 3).
- Al termine della prova di tenuta, utilizzando le coibentazioni fornite in
dotazione (28), provvedere a isolare eventuali parti rimaste scoperte.
28
8
14
15
9
16
3
B
A
AB
Fig. 2A
Fig. 2
