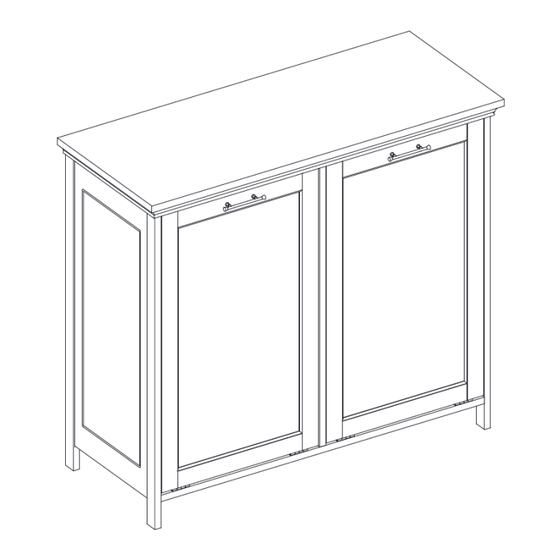

Double tilt-out laundry hamper
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

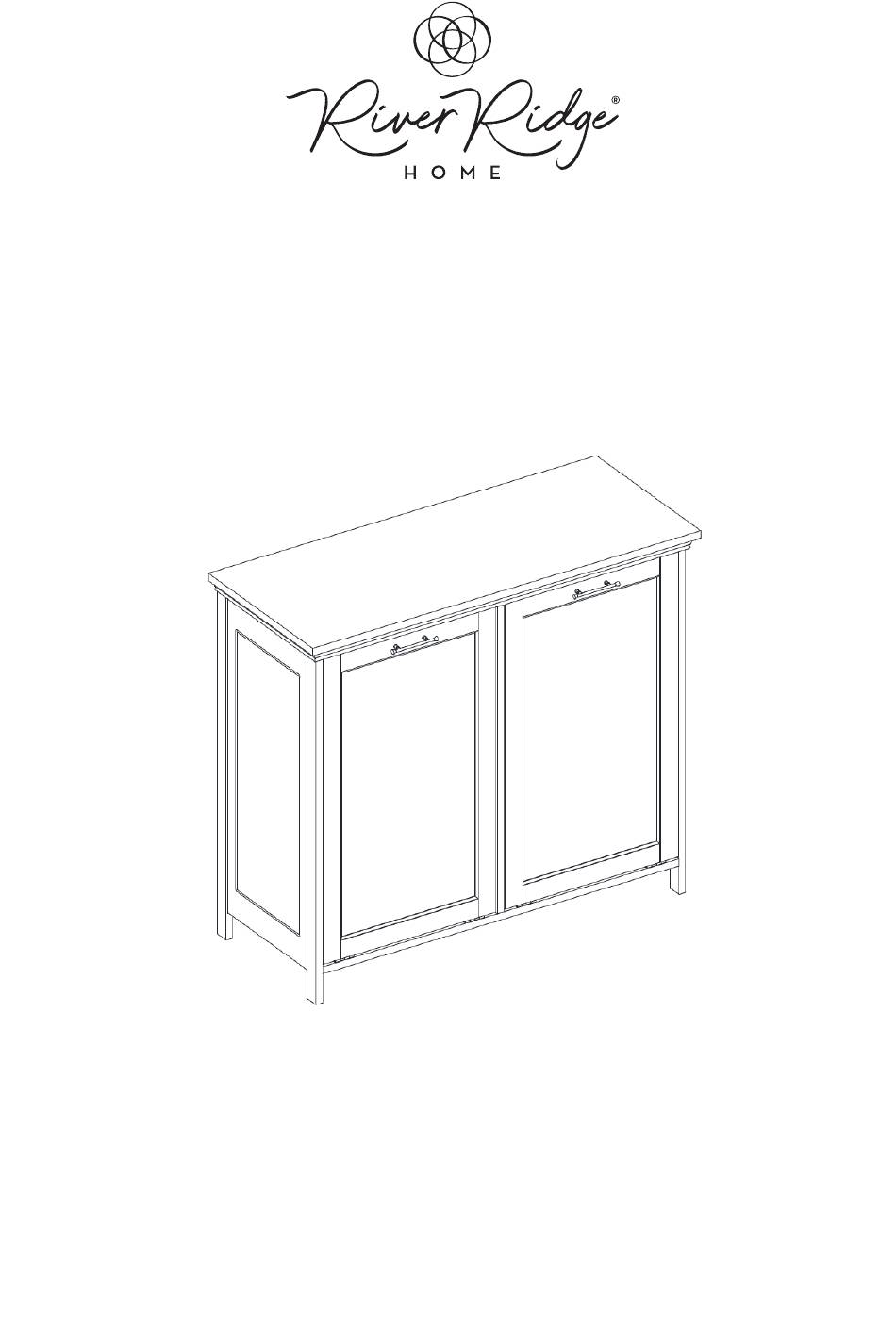

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
RiverRidge
®
Somerset Double Tilt-Out Laundry Hamper
®
®
RiverRidge
Cesto basculante doble de lavandería Somerset de RiverRidge
®
RiverRidge
Panier à linge double basculant Somerset
06-221 - White, Blanco, Blanc
RiverRidge
®
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RiverRidge Somerset and is the answer not in the manual?

Questions and answers

Related Manuals for Sourcing Solutions RiverRidge Somerset

Summary of Contents for Sourcing Solutions RiverRidge Somerset

  • Page 1 Sourcing Solutions, Inc., Hudson, WI 54016, USA ® RiverRidge es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA ® RiverRidge est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.
  • Page 5 ×2 ×2 DESCRIPTION 2PCS Hamper front door Hamper back panel 2PCS Hamper side panel 4PCS Hamper bottom board 2PCS Hamper support bar 4PCS Hamper left cross bar 2PCS 2PCS 4PCS Cloth hamper 2PCS Top board Left side panel Right side panel Bottom board Back board 2PCS...

  • Page 6: Parts List

    PARTS LIST PARTS DESCRIPTION 10PCS Cam Bolt 10PCS Cam Lock 12PCS Wood Dowel Hamper Stopper 4PCS 4PCS Hinge Machine screw (4×18mm) 4PCS 2PCS Handle Screw (4×10mm) 2PCS 8PCS Screw (4×15mm) 40PCS Screw (4×20mm) 2PCS Screw (4×30mm) Screw (3×12mm) 16PCS Screw (2.5×10mm) 20PCS 2PCS Adjustable Anchor Bracket...
  • Page 7 STEP 1 ×2 1. Attach 2 hinges (E) to hamper front door (1) by inserting 4 screws (L) through holes on hinges (E), then tighten to hamper front door (1). 2. Repeat above step to assemble hinges (E) to another hamper front door (1). STEP 2 ×2 1.
  • Page 8 STEP 4 ×2 1. Attach 2 hamper side panels (3) to hamper front door (1) by inserting 6 screws (J) through holes on hamper side panels (3), then tighten to hamper support bars (5). 2. Repeat above step to assemble another 2 hamper side panels (3) to hamper front door (1). STEP 5 ×2 1.
  • Page 9 STEP 6 1. Attach middle support leg (15) to bottom board (13) by inserting screw into hole on bottom board (13), then tighten clockwise until secure. Do not over-tighten/ STEP 7 1. Insert 2 wood dowels (C) into wood dowel holes on middle support panel (16). 2.
  • Page 10 STEP 8 1. Screw 2 cam bolts (A) into cam bolt holes on left side panel (11). 2. Screw 2 cam bolts (A) into cam bolt holes on right side panel (12). STEP 9 1. Insert 2 wood dowels (C) into wood dowel holes on left side panel (11). 2.
  • Page 11 STEP 10 1. Screw 6 cam bolts (A) into cam bolt holes on top board (10). 2. Attach 2 adjustable anchor brackets (N) to top board (10) by inserting 2 screws (H) through holes on adjustable anchor brackets (N), then tighten to top board (10). STEP 11 1.
  • Page 12 STEP 12 1. Attach assembled hamper to outside cabinet by inserting 8 screws (L) through hinges (E), then tighten to bottom board (13) STEP 13 1. Attach 2 back boards (14) to back of cabinet by inserting 20 screws (M) through holes on back boards (14), then tighten to back of cabinet.
  • Page 13 STEP 14 OPTION #1 OPTION #2 DRYWALL DRYWALL WOOD STUD SCREW WALL ANCHOR ONLY WITH SCREW Option #1: Securing to Drywall 1. Position cabinet against wall in desired location. Using a pencil, make 1 small mark on wall through holes on bracket (N). Move cabinet away from wall and screw 1 plastic anchor (O) into wall on pencil mark.
  • Page 14 STEP 16 ×2 ×2 1. Insert 2 wooden rods (8) through tabs on cloth hamper (9). 2. Place wooden rods (8) and cloth hamper (9) into cabinet as shown. Insert wooden rods (8) into grooves on hamper side panels (3) to avoid movement. 3.

  • Page 15: Let's Get Social

    ATTENTION ADULTS: This item should be checked periodically for damage or loose screws/parts. Take appropriate action necessary to correct hazards such as tightening of screws and taking any damaged parts away from children. WARNING Please make sure your item is secured to the wall, per assembly instructions.
  • Page 16 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Puerta delantera del cesto Panel trasero del cesto Panel lateral del cesto Tablero inferior del cesto Barra de soporte del cesto Barra transversal izquierda del cesto Barra transversal derecha del cesto Vara de madera Cesto para la ropa Tablero superior Panel izquierdo...
  • Page 17 HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS DAÑADAS O PIEZAS QUE FALTAN. Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin costo en www.riverridgehome.com.
  • Page 18 PASO 1 1. Fije 2 bisagras (E) a la puerta delantera del cesto (1) introduciendo 4 tornillos (L) a través de los orificios de las bisagras (E) y, luego, apriételos a la puerta delantera del cesto (1). 2. Repita el paso anterior para ensamblar las bisagras (E) en la otra puerta delantera del cesto (1). PASO 2 1.
  • Page 19 2 tornillos (P) a través de los orificios del tablero inferior (13), luego apriételos al panel de soporte central (16). PASO 8 1. Atornille 2 pernos de anclaje (A) en los orificios para pernos de anclaje del panel izquierdo (11). 2.
  • Page 20 *Sugerencia: El soporte de anclaje (N) puede ajustarse para corregir la distancia entre la pared y el gabinete, según sea necesario. Una vez que esté en su lugar, asegúrese de volver a apretar el soporte dentro del gabinete para que todo se mantenga estable. PASO 15 1.
  • Page 21 Atención adultos: Deben revisar el gabinete periódicamente para ver si hay tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños. ADVERTENCIA Asegúrese de que su artículo esté fijo a la pared, según las instrucciones de ensamblaje.

  • Page 22: Liste Des Pièces

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Porte avant du panier Panneau arrière du panier Panneau lateral du panier Plaque inférieure du panier Barre de support du panier Barre transversale gauche du panier Barre transversale droite du panier Baguette en bois Panier à...
  • Page 23 OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST MANQUANTE OU ENDOMMAGÉE. Si vous avez acheté votre article aux États-Unis, vous pouvez commander des pièces de rechange sans frais pour vous sur www.riverridgehome.com.
  • Page 24 ÉTAPE 1 1. Fixez 2 charnières (E) à la porte avant du panier (1) en insérant 4 vis (L) à travers les trous des charnières (E), puis serrez-les sur la porte avant du panier (1). 2. Répétez l’étape ci-dessus pour assembler les charnières (E) sur l’autre porte avant du panier (1). ÉTAPE 2 1.
  • Page 25 ÉTAPE 8 1. Vissez 2 boulons à came (A) dans les trous prévus à cet effet sur le panneau latéral gauche (11). 2. Vissez 2 boulons à came (A) dans les trous prévus à cet effet sur le panneau latéral droit (12). ÉTAPE 9 1.
  • Page 26 ÉTAPE 15 1. Insérez 4 butées de panier (D) dans les trous du panneau latéral gauche (11), du panneau latéral droit (12) et du panneau de support intermédiaire (16). ÉTAPE 16 1. Insérez 2 baguettes en bois (8) à travers les languettes du panier à linge (9). 2.

  • Page 27: Instructions D'entretien

    NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire est endommagée, si des vis sont desserrées ou si des pièces sont détachées. Pour éliminer les dangers, prenez les mesures nécessaires, comme serrer les vis et éloigner les pièces endommagées des enfants. AVERTISSEMENT Vérifiez que votre article est bien fixé...
