HOMCOM 838-264V01 Assembly Instruction Manual page 4

I FORI DEVO NOESSERE
RIVOLTI IN QUESTA
DIREZIONE
MONTARE IL SUPPORTO
AL FORO INFERIORE
DEL MONTANTE

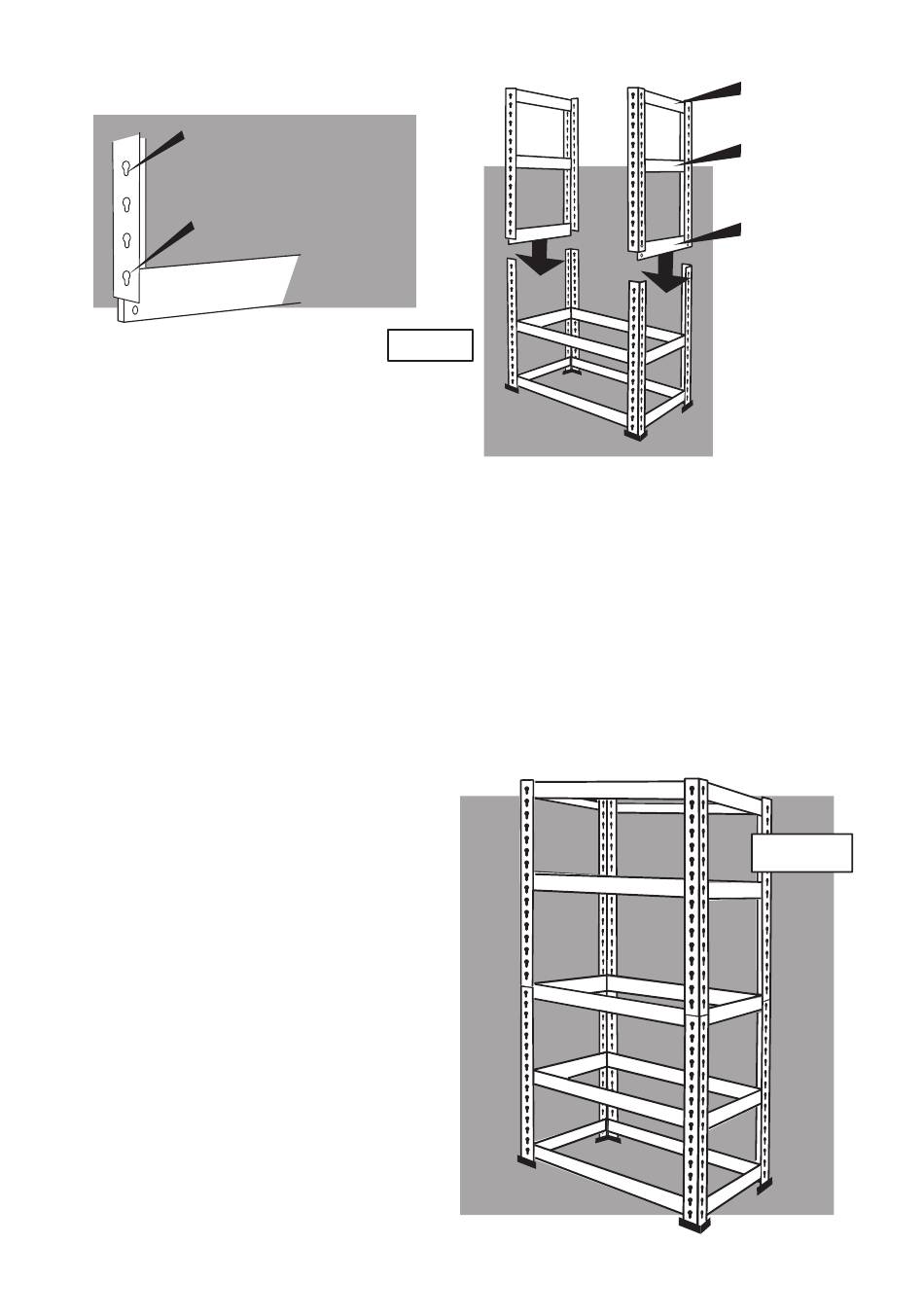

5. Per installare un lato della metà superiore per l'unità di stoccag-
gio:
Montare tre supporti ripiani corti, utilizzando due guide forate.
Montare prima il supporto superiore. Collocarlo nei primi due fori
del binario. Quindi, inserire il quarto supporto e, infine, il terzo sup-
porto nel foro inferiore del binario (figura 4).
Ripetere la procedura per installare l'altro lato.
Montare queste due metà superiori nella metà inferiore dell'unità
(figura 4).
6. Montare i supporti per ripi-
ani lunghi nei binari, utiliz-
zando le posizioni del terzo e
quarto ripiano superiore.
FIG 4
-4-
SUPPORTO RIPIANO
SUPERIORE
4°
RIPIANO DI
SUPPORTO
3°
RIPIANO DI
SUPPORTO
FIG 5
