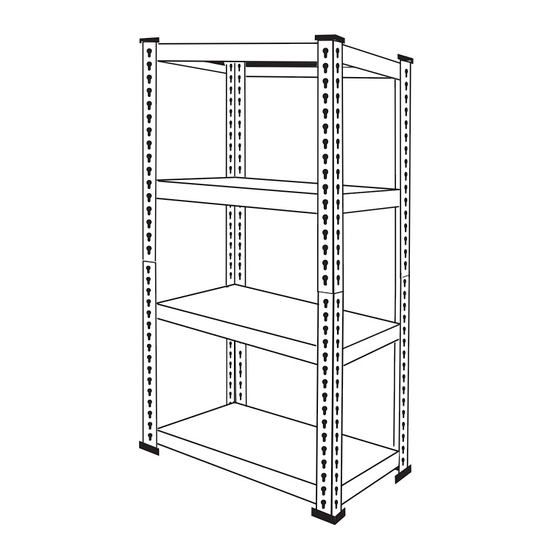

- Page 1 INcpb045_CA_IT 838-264V03 FOUR-LAYER MDF SHELF 200KG Max 200kg IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY...
- Page 2 8 x keyhole tracks 8 x Long shelf supports 4 x Leg 4 x 9mm MDF shelves 8 x Plastic feet 8 x Short shelf supports joiners 1. Get four keyhole tracks and attach plastic feet onto the ends. Ensure keyholes are the correct way up.
- Page 3 3. Fit long and short shelf supports to your desired position. Do not place these supports into the top two key- holes (pic 3). 4. Connect two keyhole tracks by inserting the leg joiner. Use the mallet to ensure they are secured together. Repeat until all four tracks are built (pic 4).
- Page 4 5. Fit long and short shelf sup- ports into the keyhole tracks, using the third and top shelf positions (pic 5). 6. Place the four MDF shelves onto the four shelf supports – fit the last four plastic feet onto the top of the tracks (pic 6).
-
Page 5: Instructions D'assemblage
INcpb045_CA_IT 838-264V03 ETAGÈRE EN MDF À QUATRE NIVEAUX AVERTISSEMENT Manipulez les angles coupés 200KG du métal avec précaution. Max 200kg IMPORTANT - CONSERVEZ CES INFORMATIONS POUR VOTRE CONSULTATION ULTÉRIEURE: LISEZ ATTENTIVEMENT INSTRUCTIONS D'ASSEMBLAGE... -
Page 6: Liste Des Pièces
Le seul outil dont vous aurez besoin est un MAILLET LISTE DES PIÈCES 8 * Rails à trou de serrure 8*Supports longs 8*Embouts en 4*Joints Tablette en MDF 8*Supports courts plastique de pied 4*9mm RAILS À TROU DE SERRURE 1. Prenez quatre rails à trous de serrure et montez RAIL À... - Page 7 3.Installez les supports d'étagères SUPPORTS D'ÉTAGÈRE longs et courts dans la position sou- POUR LA 2E TABLETTE haitée. Ne les placez pas dans les deux trous de serrure supérieurs (image 3) Img 3 4.Connectez deux rails en trou de serrure en insérant le joint de pied.
- Page 8 Img 5 5.Monter les supports d'étagères longs et courts dans les rails en trou de serru- re en prenant les positions des troisième et dernière tablettes (image 5). Img 6 6.Placez les quatre tablettes en MDF sur les quatre sup- ports d'étagères - montez en- suite les quatre derniers em- bouts en plastique sur le haut...
-
Page 9: Istruzioni Di Assemblaggio
INcpb045_CA_IT 838-264V03 SCAFFALATURA A QUATTRO RIPIANI MDF AVVERTENZA Maneggiare con cura i bordi 200KG di metallo taglienti Max 200kg IMPORTANTE - CONSERVARE QUESTE INFORMAZIONI PER CONSULTARLE IN SEGUITO: LEGGERE ATTENTAMENTE ISTRUZIONI DI ASSEMBLAGGIO... - Page 10 Gli unici utensili necessari al montaggio sono una superficie morbida o un martello di gomma LISTA PARTI 8*Binari forati 8*Supporti ripieni lunghi 8*Piedini in 4*Raccordi 4*9mm ripiani MDF 8*Supporti ripieni corti plastica per gambe FORO IN QUESTO MODO 1. Prendere quattro binari forati e fissare i piedini in FORO RIVOLTO plastica alle estremità.
- Page 11 3. Montare i ripiani lunghi e corti in po- SUPPORTI RIPIANO sizione desiderata. Non collocare PER IL 2DO RIPIANO questi supporti nei due fori superiori (fig Fig 3 4. Collegare due binari forati con il raccordo per le gambe. Usare il martello per assicurarti che siano fissati saldamente insieme.
- Page 12 Fig 5 5. Montare i supporti per ripia- no lunghi e corti nei binari forati, questa volta nelle po- sizioni del terzo ripiano e del ripiano superiore (fig 5). Fig 6 6. Posizionare i quattro ripiani in MDF sui quattro supporti per ripiani - montare gli ultimi quattro piedini in plastica sulla parte superiore dei binari (fig...
