Toyota Touch2 User Manual

Hide thumbs Also See for Touch2:

User manual (11 pages)

Available languages

Quick Links

Download this manual

User Manual

For TOYOTA Touch2 & Entune 2.0 System

English

Table of Contents

Chapters

Need help?

Do you have a question about the Touch2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Toyota Touch2

Page 1 User Manual For TOYOTA Touch2 & Entune 2.0 System English...
Page 2: Table Of Contents
catalogs Function Description ....................1 Product Apeciﬁcations and List .................2 Product Connection Diagram ................3 Vehicle Dialing Settings ..................4 Original Car Button Instructions ................5 Wireless CarPlay / Android Auto Connection Method....... AirPlay Connection Method ....................7 To select the installation location ..............8 FQ&A ........................
Page 3 When there is a problem with the product, please contact us as soon as possible. Please provide your car model and production year when contacting, and then describe the problem you have encountered. We will provide you with a solution. Our message response rate is 100%, so you don't have to worry about no one replying to you.
Page 4: Function Description
Function Description Apple CarPlay Android Auto Front/Rear AirPlay Camera CarPlay/Android Auto Supports wired or wireless CarPlay/Android Auto, which provides features such as phone calls, messaging, online navigation, online music, voice assistants, etc. Reverse video input Support OEM rear camera, parking radar; Aftermarket reversing camera; Front View Camera DVR (CVBS signal) etc. AirPlay Supporting AirPlay, you can project your iPhone screen onto your car screen.
Page 5: Product Apecifications And List
Product Apeciﬁcations and List Operating Voltage ：12 V Stored temperature ：-30~+85℃ Operating temperature ： Environment humidity ： -30~+75℃ ≤98% (at45℃） 65±5% (rated） Power consumption ： Shutdown current ： 1A (rated) ，3A(Max) 300mA (Clock is on） Quiescent Current ：less than 3mA Charging current: Product (Size: 128*84*25mm) ≤2A, when the USB charging current>1A, the host should activate the...
Page 6: Product Connection Diagram

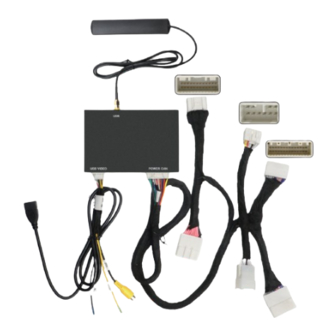

3.Product Connection Diagram Connect with Original Car's Main Unit-24PIN 24PIN Connect with Original Car's Main Unit-10PIN 10PIN Connect with Original Car's Main Unit-28PIN Connect with Original Car's Plug-28PIN 28PIN Connect with Original Car's Plug-10PIN Connect with Original Car's Plug-24PIN Camera Input Camera Power Supply USB Cable WIFI Antenna...
Page 7: Vehicle Dialing Settings
4.Vehicle Dialing Settings Select the corresponding dial code based on the model of your car radio. Dialing Model Fujitsu Panasonic OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF ON OFF OFF OFF Pioneer Fujitsu/Panasonic car radio host: default all to "OFF". Pioneer car radio host: except for the 5 which is "ON", all others are "OFF".
Page 8: Original Car Button Instructions
Original Car Button Instructions Support original car buttons Support original car touch screen Volume + Volume - Previous song Next song Answer the phone Hang up the phone Short press to wake up voice assistant/long press to switch CarPlay/Android Auto interface...
Page 9: Wireless Carplay / Android Auto Connection Method
6. Wireless CarPlay / Android Auto Connection Method << << Step 4 Step 3 Step 1 Step 2 Select “Bluetooth” After successful Bluetooth matching, Check the Bluetooth Device name Turn on both Bluetooth and WiFi as “CAR-BT-xxxx" click the confirm option on your on the phone, then search for the phone to start using CarPlay/An- Bluetooth conﬁrmed in step 2 on...
Page 10: Airplay Connection Method
7. AirPlay Connection Method << Step 2 Step 3 Step 4 Step 1 You will see the Wi-Fi name Select “AirPlay” On your phone, search for the After successful Wi-Fi and password of the device. device's Wi-Fi and connect connection, turn on iPhone's default password screen mirroring function to...
Page 11 8 Basic Settings Camera Settings Find the camera settings in the product's system and select your camera type. Resolution Setting： Default regular resolution： 670*470 Left and right display incomplete selection: Senna L/R not full 709*470 RAV4 Corolla display leftward selection: RAV4 6 inch Left oﬀset 670*470...
Page 12 How to eliminate echoes during phone calls. Settings>Audio>AEC Delay 1) Search the audio settings in the settings and select Start AutO AEC after entering the audio settings 2) Click and activate the echo cancelling setting.
Page 13: Fq&A
9.FQ&A Q：Why is the screen resolution not good? A：The resolution is related to your original car screen, and you cannot improve the resolution of your screen through this product. Q：When using CarPlay/Android auto, there is a text below the screen that indicates safety. A：Due to the fact that car safety permissions are higher than product permissions, some car models may have this issue.
Page 14 Q：The JBL sound system has poor performance. A：Our product transmits sound through the OEM car radio AUX channel and cannot be changed to JBL transmission, so using JBL will not work well. Please note this when making a purchase. Q：The screen has shifted and some icons are obscured. A：This is caused by the inconsistency between the car resolution and the default resolution of the product.
Page 15 If you have any other questions, please contact us and we will do our best to solve the problems you encounter. You can scan the QR code below to access the Carplay/Android Auto Adapter for Toyota Collec- tion on our YouTube channel.
Page 16 Bedienungsanleitung Für TOYOTA Touch2 & Entune 2.0 System Deutsch...
Page 17 Katalog Function Description ....................14 Produktspeziﬁkationen und Liste ...............15 Produktver Bindungsdiagramm ................16 Wähleinstellungen für Fahrzeuge ................17 Original Auto Taste Anleitung ................18 Drahtlos CarPlay/Android Auto Verbindungsmethode......AirPlay Verbindungsmethode ....................20 Grundeinstellungen ....................21 FQ&A ........................
Page 18 Wenn es ein Problem mit dem Produkt gibt, kontaktieren Sie uns bitte so schnell wie möglich. Bitte geben Sie Ihr Automod- ell und Produktionsjahr bei der Kontaktaufnahme an und beschreiben Sie dann das Problem, auf das Sie gestoßen sind. Wir liefern Ihnen eine Lösung.
Page 19: Function Description
Function Description Apple CarPlay Android Auto Front/Rear AirPlay Camera CarPlay/Android Auto Unterstützt kabelgebundene oder drahtlose CarPlay/Android Auto, die Funktionen wie Telefonanrufe, Messaging, Online-Navigation, Online-Musik sprachassistenten usw bietet. Videoeingang umkehren Unterstützung OEM Rückfahrkamera, Parkradar; Rückfahrkamera für den Aftermarket; Front View Camera DVR (CVBS Signal) etc.
Page 20: Produktspezifikationen Und Liste
Produktspeziﬁkationen und Liste Betriebsspannung ：12 V Gespeicherte Temperatur ： -30~+85℃ Betriebstemperatur ： Umgebungsfeuchte： -30~+75℃ ≤98% (at45℃） 65±5% (bewertet） Energieverbrauch： Abschaltstrom ： 1A (Nennwert)，3A(Max) 300mA (Uhr ist an) Ruhestrom : weniger als 3mA Charging current: Produkt (Größe: 128*84*25mm) Ladestrom: ≤2A, wenn der USB-Ladestrom>1A, der Host sollte die Schaltungsschutzfunktion aktivieren und den Strom unter 1.5A steuern, um das Produkt nicht auszubrennen.
Page 21: Produktver Bindungsdiagramm
3.Produktver Bindungsdiagramm Verbinden Sie sich mit der Haupteinheit des Originalwagens-24PIN 24PIN Verbinden Sie sich mit der Haupteinheit des Originalwagens-10PIN 10PIN Verbinden Sie sich mit der Haupteinheit des Originalwagens-28PIN 28PIN Verbinden Sie sich mit dem Plug-28PIN des Originalautos Connect with Original Car's Plug-10PIN Verbinden Sie sich mit dem Plug-24PIN des Originalautos Kameraeingang...
Page 22: Wähleinstellungen Für Fahrzeuge
4.Wähleinstellungen für Fahrzeuge Wählen Sie den entsprechenden Wählcode basierend auf dem Modell Ihres Autoradios. Dialing Model Fujitsu Panasonic OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF ON OFF OFF OFF Pioneer Fujitsu/Panasonic Autoradio Host: Standardmäßig Pioneer Autoradio Host: außer dem 5, das "ON" ist, alle auf "OFF".
Page 23: Original Auto Taste Anleitung
Original Auto Taste Anleitung Original Auto Tasten Unterstützen Support Original Auto Touchscreen Volumen "+" Volumen "-" Vorheriger Song Nächster Song Geh ans Telefon Leg auf Kurzes Drücken zum Aufwachen des Sprachassistenten/langes Drücken zum Umschalten der CarPlay/Android Auto Schnittstelle...
Page 24: Drahtlos Carplay/Android Auto Verbindungsmethode
6. Drahtlos CarPlay/Android Auto Verbindungsmethode << << Step 4 Step 3 Step 1 Step 2 Schalten Sie Bluetooth und WLAN auf Nach erfolgreichem Bluetooth-Match- Wählen Sie "Bluetooth" Überprüfen Sie den dem Telefon ein, suchen Sie dann ing klicken Sie auf die Bestätigungsop- Bluetooth-Gerätenamen als nach dem in Schritt 2 bestätigten Bluetooth auf dem Bluetooth des...
Page 25: Airplay Verbindungsmethode
7. AirPlay Verbindungsmethode << Schritt 2 Schritt 3 Schritt 4 Schritt 1 Suchen Sie auf Ihrem Telefon Aktivieren Sie nach erfolgreicher Sie sehen den WLAN-Namen Wählen Sie "AirPlay" nach dem WLAN des Geräts WLAN-Verbindung die und das Passwort des Geräts. und stellen Sie eine Verbindung Bildschirmspiegelungsfunktion Das Standardpasswort...
Page 26: Grundeinstellungen
8 Grundeinstellungen Suchen Sie die Kameraeinstellungen im System des Produkts und wählen Sie Ihren Kameratyp aus. Auﬂösungseinstellung： Standardauﬂösung: 670*470 Linkes und rechtes Display unvollständige Auswahl: Senna L/R nicht voll 709*470 RAV4 Corolla Display links Auswahl: RAV4 6 Zoll Linker Oﬀset 670*470...
Page 27 Wie man Echos während Telefongesprächen eliminiert. Einstellungen>Audio>AEC Delay 1) Suchen Sie die Audioeinstellungen in den Einstellungen und wählen Sie Start AutO AEC nach Eingabe der Audioeinstellungen 2) Klicken Sie auf und aktivieren Sie die Einstellung "Echo Cancelling".
Page 28: Fq&A
9.FQ&A F: Warum ist die Bildschirmauflösung nicht gut? A: Die Auflösung bezieht sich auf Ihren ursprünglichen Fahrzeugbildschirm, und Sie können die Auflösung Ihres Bildschirms durch dieses Produkt nicht verbessern. F: Wenn Sie CarPlay/Android Auto verwenden, wird unterhalb des Bildschirms ein Text angezeigt, der die Sicherheit anzeigt.
Page 29 Q: Das JBL Soundsystem hat eine schlechte Leistung. A: Unser Produkt überträgt Ton über den AUX-Kanal des OEM-Autoradios und kann nicht in JBL-Übertragung geändert werden, so dass die Verwendung von JBL nicht gut funktioniert. Bitte beachten Sie dies beim Kauf. F: Der Bildschirm hat sich verschoben und einige Symbole sind verdeckt.
Page 30 IWenn Sie weitere Fragen haben, kontaktieren Sie uns bitte und wir werden unser Bestes tun, um die Probleme zu lösen, auf die Sie stoßen. Sie können den QR-Code unten scannen, um auf den Carplay/Android Auto Adapter für Toyota Collection auf unserem YouTube-Kanal zuzugreifen.
Page 31 Manuel de l'utilisateur Convient aux Systèmes Toyota Touch2 et Entune 2.0 Français...
Page 32 Catalogue Description des fonctions ..................26 Spéciﬁcations et liste des produits ..............27 Produktver Bindungsdiagramm ................28 Diagramme de connexion du produit ..............29 Original Auto Taste Anleitung ................30 Méthode de connexion automatique CarPlay/Android Auto sans f il....31 Méthode de connexion Airplay ....................32 Grundeinstellungen ....................33...
Page 33 En cas de problème avec le produit, veuillez nous contacter dès que possible. Fournissez le modèle de votre voiture et l'année de production lorsque vous nous contactez, puis décrivez le problème que vous avez rencontré et nous vous proposerons une solution. En cas de problème avec le produit, veuillez nous contacter dès que possible.
Page 34: Description Des Fonctions
Description des fonctions Apple CarPlay Android Auto Front/Rear AirPlay Camera CarPlay/Android Auto Prend en charge CarPlay/Android Auto avec ou sans ﬁl, oﬀrant des fonctionnalités telles que la téléphonie, la messag- erie, la navigation en ligne, la musique en ligne, l'assistant vocal et plus encore. Entrée vidéo inversée Soutien OEM caméra arrière, radar de stationnement;...
Page 35: Spécifications Et Liste Des Produits
Spéciﬁcations et liste des produits Tension de fonctionnement： 12 V Température de stockage ： -30~+85℃ Température de fonctionnement ： Humidité ambiante： - 30 ~ + 75 ℃ ≤ 98% (à 45 ℃) 65 ± 5% (évalué) Consommation électrique： Courant d'arrêt ： 1A (nominale), 3A (max.) 300mA (horloge activée) Ruhestrom : weniger als 3mA...
Page 36: Diagramme De Connexion Du Produit
3.Diagramme de connexion du produit Connecter l'hôte de la voiture d'origine - 24pin 24PIN Connecter l'hôte de la voiture d'origine - 10pin 10PIN Connecter l'hôte de voiture d'origine - 28pin Utilisez la prise de voiture d'origine - 28PIN connexion 28pin Connecter la prise de voiture d'origine - 10pin Utilisez la prise de voiture d'origine - connexion 24pin...
Page 37 4.Paramètres de numérotation du véhicule Sélectionnez le Code de numérotation approprié en fonction du modèle de votre radio de voiture. Dialing Model Fujitsu Panasonic OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF ON OFF OFF OFF Pioneer Pioneer car radio Host: tous sauf le numéro 5 est "on"...
Page 38: Original Auto Taste Anleitung
Original Auto Taste Anleitung Original Auto Tasten Unterstützen Support Original Auto Touchscreen Volume" + " Volume "-" Chanson précédente Chanson suivante Répondre au téléphone Raccrocher le téléphone Kurzes Drücken zum Aufwachen des Sprachassistenten/langes Drücken zum Umschalten der CarPlay/Android Auto Schnittstelle...
Page 39: Méthode De Connexion Automatique Carplay/Android Auto Sans F Il
6. Méthode de connexion automatique CarPlay/Android Auto sans f il << << Step 4 Étape 3 Étape 1 Étape 2 Activez le Bluetooth et le wiﬁ sur une fois la correspondance Bluetooth sélectionnez "Bluetooth" vériﬁez que le nom du votre téléphone, puis recherchez le réussie, appuyez l'option périphérique Bluetooth est...
Page 40: Méthode De Connexion Airplay
7. Méthode de connexion Airplay << Étape 2 Étape 3 Schritt 4 Étape 1 Recherchez le Wi - fi de votre après une connexion Wi - Fi vous verrez le nom Wi - ﬁ et le sélectionnez "Airplay ". appareil sur votre téléphone et réussie, activez la fonction de mot de passe de votre appareil.
Page 41 8 Paramètres de base Paramètres de la caméra: Recherchez les paramètres de la caméra dans le système du produit, puis sélectionnez votre type de caméra. Paramètres de résolution: Résolution normale par défaut: 670 * 470 Gauche droite aﬃchage sélection incomplète Senna L / R moins de 709 * 470 RAV4 Corolla aﬃchage sélection à...
Page 42 Paramètres de résolution: Résolution normale par défaut: 670 * 470 Gauche droite aﬃchage sélection incomplète Senna L / R moins de 709 * 470 RAV4 Corolla aﬃchage sélection à gauche: RAV4 6 pouces gauche 670 * 470...
Page 43: Fq&A
9.FQ&A Q: pourquoi la résolution de l'écran est - elle mauvaise? R: la résolution est liée à votre écran de voiture d'origine, vous ne pouvez pas améliorer la résolu- tion de l'écran avec ce produit. Q: lorsque vous utilisez CarPlay/Android Auto, un texte s'affiche sous l'écran pour indiquer la sécurité.
Page 44 Q: les performances du système audio JBl sont médiocres. A: nos produits transmettent le son via le canal aux de la radio de voiture OEM, ne peuvent pas être changés en transmission JBl, donc l'utilisation de JBl ne fonctionne pas bien. Veuillez en tenir compte lors de l'achat.
Page 45 Si vous avez d'autres questions, veuillez nous contacter et nous ferons de notre mieux pour résou- dre le problème que vous rencontrez. Vous pouvez scanner le Code QR ci - dessous pour accéder aux adaptateurs de voiture CarPlay / Android Auto de la gamme Toyota sur notre chaîne YouTube.
Page 46 Manual del Usuario Para los Sistemas Toyota Touch2 y Entune 2.0 española...
Page 47 Catálogo Descripción funcional ....................38 Especiﬁcaciones y listas de productos ............39 Mapa de conexión del producto .................40 Conﬁguración de marcación del vehículo ............41 Descripción del botón del coche original ..............42 Conexión automática inalámbrica CarPlay/Android auto ...... 43 Conexión Airplay ..........................44 Conﬁguración básica ....................45 FQ&A ........................
Page 48 Cuando haya un problema con el producto, contáctenos lo antes posible. Proporcione el modelo de su automóvil y el año de producción cuando se comunique con nosotros, luego describa el problema que encontró y le brindaremos una solución. Nuestra tasa de respuesta a mensajes es del 100%, por lo que no tienes que preocuparte de que nadie te responda. El producto ha sido probado rigurosamente antes de salir de fábrica.
Page 49: Descripción Funcional
Descripción funcional Apple CarPlay Android Auto Cámara delantera AirPlay / trasera CarPlay/Android Auto Admite CarPlay/Android Auto, por cable o inalámbrico, con funciones como teléfono, mensajes, navegación en línea, música en línea, asistente de voz, etc. Entrada de vídeo inversa Soporte para la Cámara trasera OEM y el radar de estacionamiento; Cámara de marcha atrás post - venta; Cámara frontal DVR (señal cvbs), etc.
Page 50: Especificaciones Y Listas De Productos
Especiﬁcaciones y listas de productos Tensión de funcionamiento ： 12 V Temperatura de almacenamiento ：-30~+85℃ Temperatura de trabajo： Humedad ambiente: - 30 ~ + 75 ℃. ≤ 98% (a 45 ° c) 65 ± 5% (nominal) Consumo de energía： Corriente de apagado： 1a (nominal), 3a (máximo) 300ma (reloj encendido) Corriente estática: inferior a 3 ma...
Page 51: Mapa De Conexión Del Producto
3.Mapa de conexión del producto Conecte el motor principal del automóvil original - 24pin 24PIN Conecte el motor principal del automóvil original - 10pin 10PIN Conecte el motor principal del automóvil original - 28pin Conecte con el enchufe original del automóvil 28PIN - 28pin Connecter la prise de voiture d'origine - 10pin...
Page 52: Configuración De Marcación Del Vehículo
4.Conﬁguración de marcación del vehículo Seleccione el Código de marcación correspondiente de acuerdo con el modelo de radio de su automóvil. Dialing Model Fujitsu Panasonic OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF ON OFF OFF OFF Pioneer Host de radio Fujitsu / Panasonic car: Host de Pioneer Automobile radio: excepto el número...
Page 53: Descripción Del Botón Del Coche Original
Descripción del botón del coche original Soporte para la pantalla táctil del Soporte para botones de automóviles originales automóvil original Volumen "+" Volumen "-" Canción anterior La próxima canción Contestar el teléfono Cuelga el teléfono Pulsación corta para despertar al asistente de voz / pulsación larga para cambiar la interfaz CarPlay/Android Auto...
Page 54: Conexión Automática Inalámbrica Carplay/Android Auto
6. Conexión automática inalámbrica CarPlay/Android auto << << Paso 4 Paso 3 Paso 1 Paso 2 abra el Bluetooth y WiFi en el teléfono, después de que el Bluetooth coincida compruebe si el nombre del seleccione "bluetooth" y luego busque el Bluetooth conﬁrmado dispositivo Bluetooth es con éxito, haga clic en la opción de en elpaso 2 en el Bluetooth del teléfono...
Page 55: Conexión Airplay
7. Conexión Airplay << Paso 2 Paso 3 Paso 4 Paso 1 elija "Airplay" verá el nombre y la contraseña busque Wi - Fi del dispositivo después de conectarse con éxito de Wi - Fi del dispositivo. La en su teléfono móvil y conecte. a Wi - ﬁ, abra la función de contraseña predeterminada es espejo de pantalla del iPhone...
Page 56: Configuración Básica
8 Conﬁguración básica Conﬁguración de la cámara: Encuentre la conﬁguración de la Cámara en el sistema del producto y luego elija su tipo de Cámara. onﬁguración de resolución: Resolución convencional predeterminada: 670 * 470 Selección incompleta de la pantalla izquierda y derecha: Sena L / R inferior a 709 * RAV4 Corolla muestra selección izquierda: RAV4 6 pulgadas izquierda 670 * 470...
Page 57 Cómo eliminar los ecos en el teléfono. Conﬁguración > audio > retraso AEC 1) busque la conﬁguración de audio en la conﬁguración y seleccione START auto AEC después de introducir la conﬁguración de audio 2) haga clic y active la conﬁguración de eliminación de eco.
Page 58: Fq&A
9.FQ&A ¿P: ¿ por qué la resolución de la pantalla no es buena? R: la resolución está relacionada con la pantalla de su automóvil original, y no puede mejorar la resolución de la pantalla a través de este producto. P: al usar CarPlay/Android auto, se muestra un texto debajo de la pantalla que indica seguridad. R: debido a que los permisos de seguridad del automóvil son más altos que los permisos del producto, algunos modelos pueden tener este problema.
Page 59 P: el sistema de sonido JBl tiene un bajo rendimiento. R: nuestros productos transmiten sonido a través del canal aux de la radio del vehículo OEM y no se pueden cambiar a jbl, por lo que el uso de JBl no funciona bien. Preste atención a esto al com- prar.
Page 60 Si tiene otros problemas, Póngase en contacto con nosotros y haremos todo lo posible para resolver los problemas que encuentre. Puede escanear el Código QR de abajo para acceder a los adaptadores de automóviles CarPlay / Android Auto de la serie Toyota en nuestro canal de youtube.
