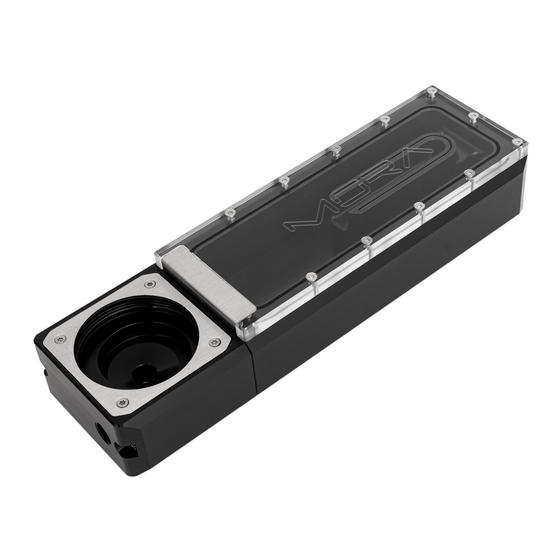

MANUAL
MO-RA IV TANK

TABLE OF CONTENTS

INHALT
3
3
6
8
8
9
1
10
10
13
15
15
16

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MO-RA IV TANK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Watercool MO-RA IV TANK

Summary of Contents for Watercool MO-RA IV TANK

  • Page 1: Table Of Contents

    MANUAL MO-RA IV TANK TABLE OF CONTENTS INHALT 1. MOUNTING 1. MONTAGE 1.1 WITH A SINGLE D5 PUMP 1.1 MIT EINER D5 PUMPE 1.2 WITH SEVERAL D5 PUMPS 1.2 MIT MEHREREN D5 PUMPEN 2. CONFIGURATION SAMPLES 2. KONFIGURATIONSBEISPIELE 2.1 MO-RA IV 200/400 2.1 MO-RA IV 200/400...
  • Page 2 GENERAL INFORMATION Please read the instructions carefully before starting the assembly. Failure to follow the instructions or an incorrect assembly can cause permanent damage to your hardware. The assembly is done at your own risk. We recommend demineralized or deionized water (distilled water) with a suitable corrosion inhibitor as coolant.

  • Page 3: Mounting

    1. MOUNTING 1.1 WITH A SINGLE D5 PUMP Required Tools Mounting Material Allen Key First remove the case top. Then screw in the brass adapter. When attaching the tank, move it slightly back and forth to make it easier to fit.
  • Page 4 Required Tools Mounting Material Allen Key Allen Key 2,5 mm 4 mm First insert the bracket into the tank Then fit the D5 lower part. Please from below and then screw it to the ensure that the O-ring is seated MO-RA.
  • Page 5 Required Tools Mounting Material Allen Key 2,5mm First loosen the stainless steel bra- cket. Then guide the pump through the bracket and screw the two to- gether in place again.

  • Page 6: With Several D5 Pumps

    1.2 WITH SEVERAL D5 PUMPS Required Tools Mounting Material Allen Key MOUNTING EXPANSION MODULES 4 mm Steps 1-4 are identical to installation with only one D5 pump. Please refer to the previous section of the instructions. Then continue here. When using an expansion module, this is first screwed to the tank.
  • Page 7 First loosen the stainless steel brackets. Then guide the pumps through the bracket and screw both back together crosswise.

  • Page 8: Configuration Samples

    2. CONFIGURATION SAMPLES 2.1 MO-RA IV 200/400 The five-digit numbers shown ab- ove represent article numbers for the respective connection cables.

  • Page 9: Mo-Ra Iv 600

    2.1 MO-RA IV 600 The five-digit numbers shown above represent article numbers for the respec- tive connection cables.

  • Page 10: Montage

    1. MONTAGE 1.1 MIT EINER D5 PUMPE Benötigte Werkzeuge Montagematerial Inbus 2mm Zuerst den Gehäusedeckel entfer- nen und anschließemd den Mes- sing Adapter einschrauben. Beim Aufstecken den Tank leicht hin- und her bewegen, damit sich dieser leichter montieren lässt.
  • Page 11 Benötigte Werkzeuge Montagematerial Inbus 2,5 Inbus 4 Die Halterung erst von unten in den Anschließend das D5 Unterteil Tank einführen und anschließend montieren. Bitte auf den korrekten mit dem MO-RA verschrauben. Sitz des O-Rings achten. Zusätzlich wird der Tank von hinten mit 2 M4x6 Schrauben verschraubt.
  • Page 12 Benötigte Werkzeuge Montagematerial Inbus 2,5mm Zuerst die Edelstahlhalterung lösen. Anschließend die Pumpe durch die Halterung führen und beides zu- sammen wieder verschrauben.

  • Page 13: Mit Mehreren D5 Pumpen

    1.2 MIT MEHREREN D5 PUMPEN Benötigte Werkzeuge Montagematerial Inbus 4 MONTAGE MIT EXPANSION MODULEN Die Schritte 1-4 sind identisch zur Montage mit nur einer D5 Pumpe. Diese bitte dem vorhergehenden Abschnitt der Anleitung etnehmen. Anschließend geht es hier weiter. Bei Verwendung eines Expansion Moduls wird dieses zuerst mit dem Tank verschraubt.
  • Page 14 Zuerst die Edelstahlhalterungen lösen. Anschließend die Pumpen durch die Halterung führen und beides zusammen wieder kreuz- weise verschrauben.

  • Page 15: Konfigurationsbeispiele

    2. KONFIGURATIONSBEISPIELE 2.1 MO-RA IV 200/400 Die oben angezeigten fünfstelligen Zahlen stellen Artikelnummern für die jeweiligen Verbindungskabel dar.

  • Page 16: Mo-Ra Iv 600

    2.1 MO-RA IV 600 Die oben angezeigten fünfstelligen Zah- len stellen Artikelnummern für die jewei- ligen Verbindungskabel dar.
  • Page 17 KONTAKT CONTACT Watercool GmbH Zum Mevenbruch 6 | 17192 Waren (Müritz) | Germany support@watercool.de Last Update: 08 2024...
