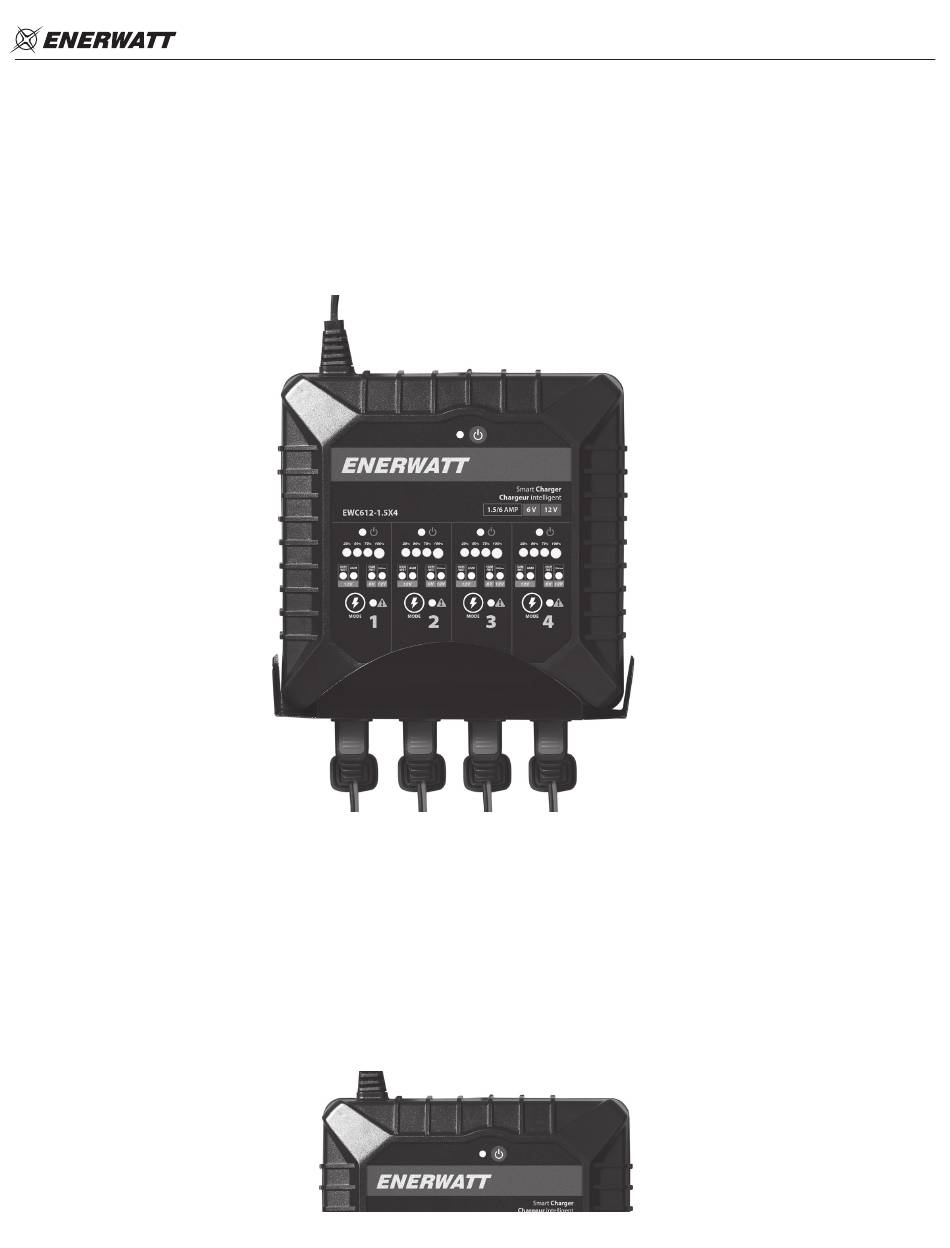

MODÈLE : EWC612-1.5X4
GUIDE D'UTILISATION
GUIDE DE L'UTILISATEUR DU CHARGEUR DE BATTERIE
MODÈLE : EWC612-1.5X4
Courant d'entrée (c.a.) : 110-120 VCA, 50-60 Hz, 120 W
Courant de sortie (c.c.) : 4 x 6 VCC, 1,5 A;
4 x 12 VCC, 1,5 A;
Température contrôlée
Veuillez lire toutes les instructions de sécurité et d'utilisation importantes et vous assurer de les comprendre avant d'utiliser ce chargeur.
De plus, veuillez lire et suivre toutes les instructions et les mises en garde du fabricant de la batterie et du véhicule.
DIRECTIVES OPÉRATIONNELLES
1. Branchez la fiche c.a. dans une prise de courant du réseau électrique municipal.
2. Appuyez sur le bouton de mise en marche du panneau de commande. Le témoin d'alimentation correspondant s'allume.
Appuyez de nouveau sur le bouton de mise en marche et le témoin d'alimentation s'éteint, comme illustré :
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EWC612-1.5X4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Enerwatt EWC612-1.5X4

Summary of Contents for Enerwatt EWC612-1.5X4

  • Page 1 MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION GUIDE DE L’UTILISATEUR DU CHARGEUR DE BATTERIE MODÈLE : EWC612-1.5X4 Courant d’entrée (c.a.) : 110-120 VCA, 50-60 Hz, 120 W Courant de sortie (c.c.) : 4 x 6 VCC, 1,5 A; 4 x 12 VCC, 1,5 A;...

  • Page 2: Importantes Directives De Sécurité

    MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION DIRECTIVES OPÉRATIONNELLES (SUITE) 3. Si le témoin lumineux de l’interface principale est allumé, le chargeur peut fonctionner normalement et effectuer l’opération suivante, comme le montre l’image : 4. Sélectionnez le bouton « MODE » 1-2-3-4 sur l’interface principale. Tous les ensembles de chargeurs sélectionnés peuvent fonctionner, et les témoins d’alimentation correspondants à...
  • Page 3 À PROPOS DU EWC612-1.5X4 1. Le EWC612-1.5X4 est conçu pour charger tous les types de batteries d’accumulateurs au plomb de 12 et 6 V et de batteries au lithium-ion de 12 V, y compris les batteries à électrolyte liquide, à électrolyte gélifié et à électrolyte liquide amélioré ainsi que les batteries AGM et sans entretien.

  • Page 4: Raccordement À La Batterie

    MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION À PROPOS DU EWC612-1.5X4 (SUITE) 7. Caractéristiques techniques du chargeur : Courant d’entrée (c.a.) 110-120 VCA, 50-60 Hz, 120 W 4 x 6 VCC, 1,5 A; Courant de sortie (c.c.) 4 x 12 VCC, 1,5 A;...

  • Page 5: Modes De Charge

    Sélectionnez ensuite le bouton MODE de chaque appareil comme suit : Le EWC612-1.5X4 offre cinq modes : Mode de veille, 12 V NORM, 12 V FROID/AGM, 6 V NORM et 12 V LITHIUM. Pour certains modes de charge, il faut appuyer sur le bouton ou le maintenir enfoncé trois (3) secondes. N’activez pas le chargeur avant d’avoir confirmé le mode de charge approprié...
  • Page 6 MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION ÉTAPES DE LA CHARGE (SUITE) ÉTAPE 6 : ABSORPTION (Fournit une charge de courant en baisse graduelle pour obtenir la tension maximale de la batterie.) ÉTAPE 7 : ANALYSE (Vérifie si la batterie peut maintenir sa charge.) ÉTAPE 8 : ENTRETIEN (Surveille en permanence la batterie et la charge avec un courant de maintien dès que la tension...
  • Page 7 MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION INDICATEUR DE CHARGE DE LA BATTERIE ÉTAT DU TÉMOIN CAUSE(S) SOLUTION(S) Inversez les pinces rouge et noire ou les cosses à anneau Rouge fixe – avertissement! DEL Polarité inversée pour les raccorder aux bornes de batterie appropriées.

  • Page 8: Garantie

    MODÈLE : EWC612-1.5X4 GUIDE D’UTILISATION GARANTIE 1. Ce produit est garanti à l’acheteur initial pour une période de deux (2) ans à compter de la date d’expédition originale contre les défauts de matériau et de fabrication. 2. Rendement de la garantie : Au cours de la période de garantie de deux (2) ans susmentionnée, un produit défectueux sera remplacé...

  • Page 9: Operational Guidelines

    MODEL: EWC612-1.5X4 USER’S MANUAL BATTERY CHARGER USER GUIDE MODEL: EWC612-1.5X4 AC Input: 110–120VAC, 50–60Hz, 120W DC Output: 4 x 6V DC, 1.5A; 4 x 12V DC, 1.5A; Temperature controlled Please read and understand all important safety and operating instructions before using this charger. In addition, please read and follow all battery and vehicle manufacturer’s instructions and cautionary markings.

  • Page 10: Important Safety Instructions

    MODEL: EWC612-1.5X4 USER’S MANUAL OPERATIONAL GUIDELINES (CONTINUED) 3. If the indicator light on the main interface is on, the charger can work normally and perform the next operation, as shown in the image: 4. Select the 1-2-3-4 “MODE” button on the main interface. Any set of chargers selected can work, and the corresponding power indicator lights of each group of chargers will light up.
  • Page 11 Wash hands after handling. ABOUT EWC612-1.5X4 1. The EWC612-1.5X4 is designed for charging all types of 12V lead-acid, 6V lead-acid and 12V lithium-ion batteries, including WET (Flooded), GEL, MF (Maintenance-Free), EFB (Enhanced Flooded Battery), AGM (Absorbed Glass Mat), and LIB (lithium-ion) batteries.

  • Page 12: Connecting To The Battery

    MODEL: EWC612-1.5X4 USER’S MANUAL ABOUT EWC612-1.5X4 (CONTINUED) 7. The charger’s technical specifications: AC Input 110–120V AC, 50–60Hz.120W 4 x 6V DC, 1.5A; DC Output 4 x 12V DC, 1.5A Temperature controlled Charger Type 8 steps, full-automatic charging cycle Start Voltage >...

  • Page 13: Charging Modes

    Then select the MODE button of each unit as follows: EWC612-1.5X4 has five modes: Standby, 12V NORM, 12V COLD/AGM, 6V NORM and 12V LITHIUM. Some charge modes must be held for three (3) seconds and/or pressed to enter the mode. Do not operate the charger until you confirm the appropriate charge mode for your battery.

  • Page 14: Battery Level Indicator

    MODEL: EWC612-1.5X4 USER’S MANUAL CHARGING MODES (CONTINUED) STEP 6: ABSORPTION (Provides gradually declining current charge for maximum battery voltage) STEP 7: ANALYSIS (Tests if the battery can hold charge) STEP 8: MAINTENANCE (Continuously monitors the battery, and charges with trickle current once the voltage is lower than the threshold.)
  • Page 15 MODEL: EWC612-1.5X4 USER’S MANUAL LED COMMUNICATION OF ABNORMAL RESULTS LIGHT(S) CONDITION CAUSE(S) SOLUTION(S) Exchange the red and black clamps or ring terminals Solid Red Warning! LED Reverse Polarity to the correct battery posts 1. Open-circuit 1. Connect the red and black clamps or ring terminals Flashing Red Warning! LED 2.

  • Page 16: Warranty

    MODEL: EWC612-1.5X4 USER’S MANUAL WARRANTY 1. This product is warranted to the original purchaser for a period of two (2) years from the original shipping date, to be free of defects in material and workmanship. 2. Warranty Performance: During the above two (2) years warranty period, a product with a defect will be replaced with a new one when the product is returned to the manufacturer.
