HUB USB 3.1 (Gen1) in metallo a
4 porte con protezione da
sovratensione ESD da 15 KV
4 Port USB 3.1 (Gen1) Metal
HUB with 15KV ESD
Surge Protection
Manual
EX-1194HMS
Vers. 1.1 / 19.09.18
Manuale
Germania:
EXSYSVertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Svizzera:
EXSYSVertriebs GmbH
Dübendorfstrasse17
8602Wangen
www.exsys.ch
Italia
EXSYS TALIA Srl
Vaia Belvedere, 45/B
22100 Como (CO)
www.exsys.it
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Exsys EX-1194HMS
Summary of Contents for Exsys EX-1194HMS

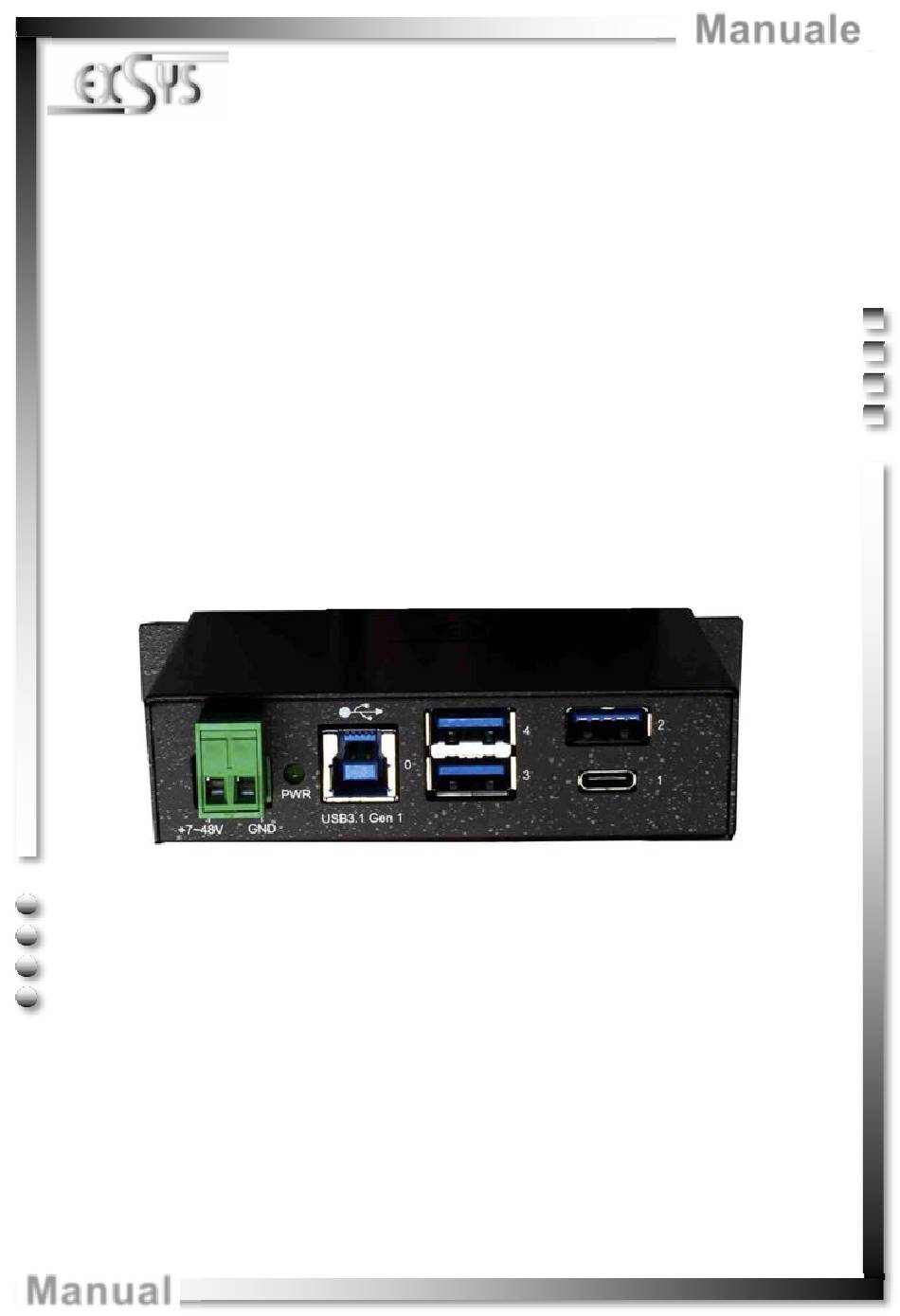

- Page 1 EXSYSVertriebs GmbH 4 Port USB 3.1 (Gen1) Metal Industriestraße 8 HUB with 15KV ESD 61449 Steinbach www.exsys.de Surge Protection Svizzera: EXSYSVertriebs GmbH Dübendorfstrasse17 8602Wangen www.exsys.ch Italia EXSYS TALIA Srl Vaia Belvedere, 45/B 22100 Como (CO) www.exsys.it Vers. 1.1 / 19.09.18 Manual...
- Page 2 Pulizia Dati Tecnici Disegno Tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 11-13 Layout Connections 11-12 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Page 3: Contenuto Confezione
Italiano 1. Descrizione L'EX-1194HMS è un HUB USB 3.1 (Gen1) in struttura metallica per un massimo di 4 dispositivi. L‘Hub è dotato di 3 prese USB Type-A e 1 presa USB Type-C per periferiche esterne e 1 presa USB Type-B per il collegamento al PC. Supporta tutte le porte USB dalla 1.1 alla 3.1. - Page 4 3.2 Attacchi & LED T-Block +7 - 48V : ATTENZIONE!!! Non collegare mai l'alimentazione (+) a terra GND, questo può distruggere il tuo hardware!!! GND (Ground) +7V - 48V +7 ~48V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 5 VBus USB 3.1 (Gen1) Type-C: Avviso! Grazie alla doppia assegnazione dei pin, la spina USB Type-C può essere inserita nella presa su entrambi i lati. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 6 3.3 Settaggio Ponticelli L'EX-1194HMS viene fornito con l'impostazione Self-Power. Tuttavia, è possibile alimentare l'EX-1194HMS tramite Bus. Per fare ciò, devi prima aprire l'alloggiamento con le due viti sui lati. Ora bisogna impostare il jumper (ponticello JP1) da DIS (Disabilita) a ENA (Abilita). Vedere la seguente figura.
- Page 7 PC, possiamo fornirvi solamente delle istruzioni in generale per l'installazione dell'EX-1194HMS. Se qualcosa non vi è chiaro, fare riferimento alle istruzioni del manuale per l'uso del proprio computer. 1. Installare EX-1194HMS a parete o su una guida di montaggio utilizzando il kit guida DIN incluso. Montaggio su...
-
Page 8: Installazione Driver
Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun caso un panno umido o bagnato per la pulizia! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Dati Tecnici
Da -20° fino a 85° Celsius Dal 5% fino al 95% Rel.Umidità: Da +7 fino a +48 Volt Alimentazione: 114,50 x 57,30 x 26,30 mm Dimensione: 400g Peso: 8. Disegno Tecnico © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Extent Of Delivery

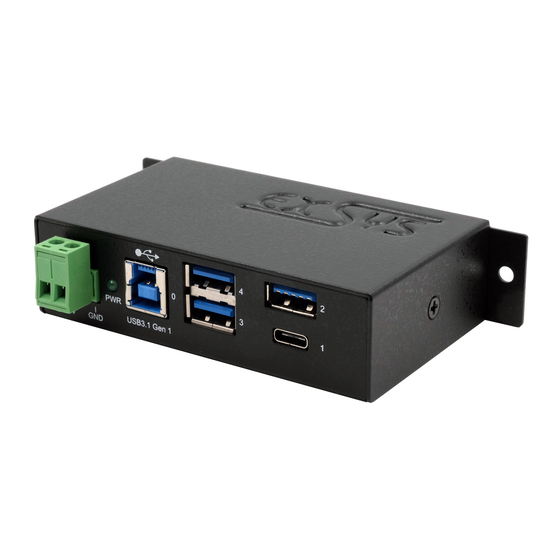

EX-1194HMS 1. Description The EX-1194HMS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 4 USB devices. The EX-1194HMS provides 3 USB-A Ports und 1 USB-C Port for devices and 1 USB-B uplink Port for PC. It supports all USB connections from 1.1 to 3.1. Via a exter- nal power supply it is possible to provide a maximum of 900mA on each USB port. - Page 11 1x USB 3.1 (Gen1) Power LED Downstream C-Port 3.2 Connections +7V - 48V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V +7 ~48V © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Page 12 Never plug in with force VBus or in wrong direction. USB 3.1 (Gen1) C-Port: Note! By dual assignment of the pins, the USB Type-C plug can be plugged into the port on both sides. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Page 13: Jumper Settings
The EX-1194HMS comes with the setting Self-Power. You also have the possibility the EX-1194HMS to supply Bus-Power. For this you open the case with the two screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Page 14: Hardware Installation
Because there are large differences between PC’s, we can give you only a general in- stallation guide for the EX-1194HMS. Please refer your computer’s reference manual whenever in doubt. 1. Install the EX-1194HMS to the wall or to a DIN-Rail if required. Installation to DIN-Rail... -
Page 15: Driver Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit 5% to 95% Rel. Humidity: +7 to +48 Volt Power: 114,50 x 57,30 x 26,30 mm Size: Weight: 400g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
