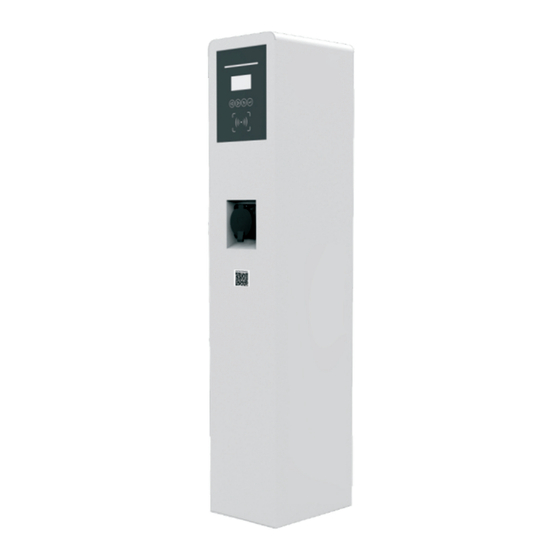

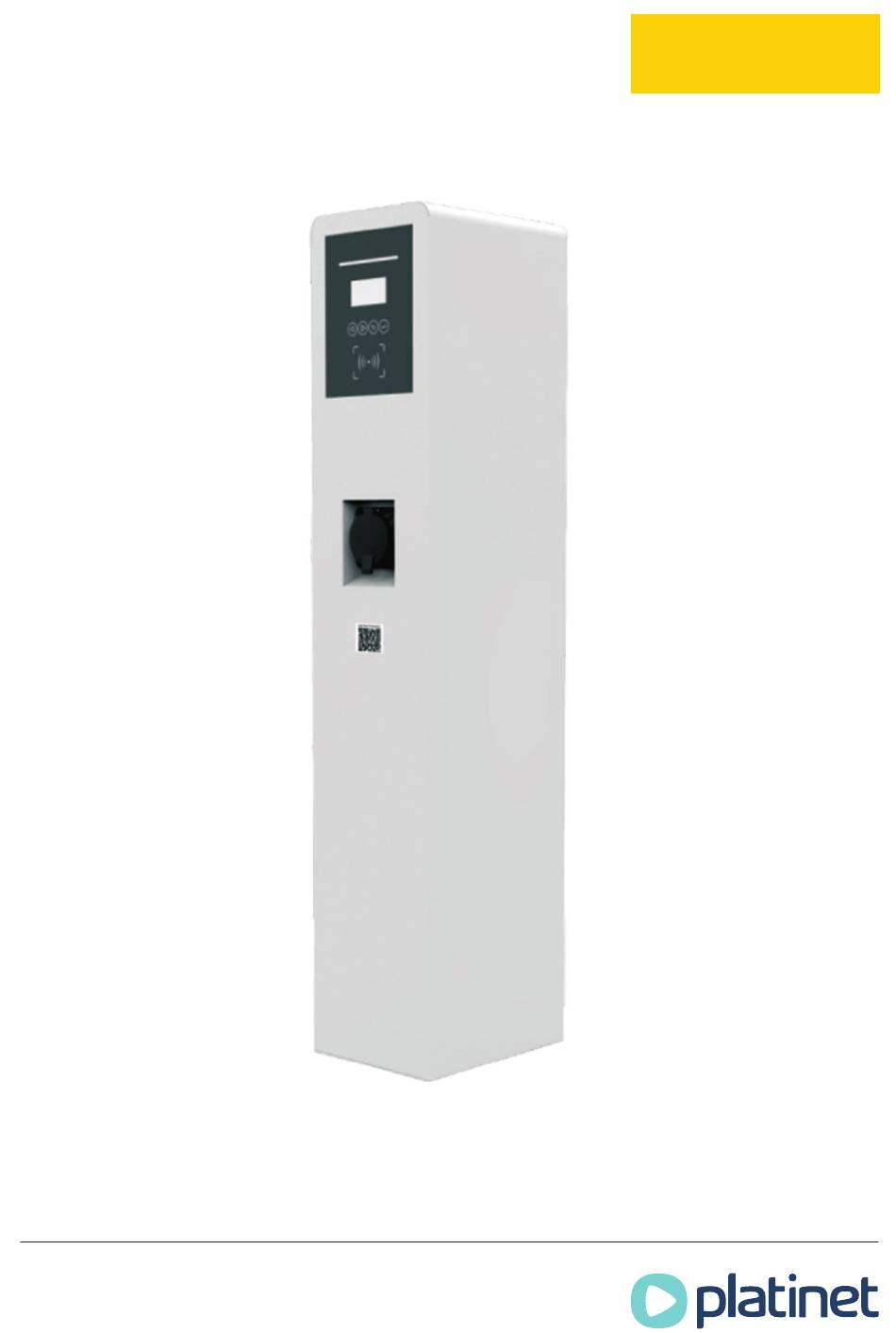

- Page 1 EV CHARGER 2X 22KW USER MANUAL PEVS044...
- Page 2 User Manual...
-
Page 3: Product Technical Specifications
Introduction 2.1 Product Technical Specifications PEVC044 Model Series Power Supply Single-phase Three-phase Rated Voltage 230V AC 400V AC Input Rated Current 2 * 32A 2 * 32A Frequency 50/60Hz 50/60Hz Output Voltage 230V AC 400V AC Output Maximum Current 2 * 32A 2 * 32A Output Power 2 * 7kW... -
Page 4: External Structure
Module Difference AC - 014K - AE - 34 3: 3rd Generation 4: 2.7’ black & white screen 8: 4.3’ color touch screen A: Type 2 charging cable B: Type 2 charging socket E: European standard 014K: Max Power 2*7kW 044K: Max Power 2*22kW AC: AC charger 2.3 External Structure... - Page 5 3 Operation Instruction 3.1 InstallationPreparation 1) Tools required Tool Name Photo Function Check electrical connection and Multimeter electrical parameter Cross Screwdriver Tighten the screws Insulated Torque Wrench Tighten the bolts Electric drill Hole on the wall Diagonal Pliers Cut cables Combination Wrench Tight the bolts 2) Cables &...
-
Page 6: Electrical Connection
· The AC input components within the premise ’ s power supply are correctly fitted with required protection items prior to installation of the charger. 3.3 Installation Process 1. If needed, please make ground foundation based on following size, and let inlet wires go through holes which at the bottom of the charger. -
Page 7: Configuration And Operation
2. Crimp the terminals as shown in the figure below. Single-phase Wiring Three-phase Wiring 3. Distinguish different input wires of three-phase and single-phase, then insert the wire into the corresponding wire slot. Note: If your charger is with PEN-protection function, please follow same wiring as shown below. - Page 8 3) LCD screen checking Power-on the charger, the LCD screen should show following interface. For 2.7’ black & white screen: For 4.3‘ color touch screen: Tap to Start Swipe/Scan Start Charge 5.2 Configure internet for the charger The Hotspot interface is intended for the local configuration of the charger. A smartphone is needed to connect the charger hotspot.
- Page 9 Login ● Open the browser on your smartphone and enter 192.168.4.1 in the address bar. ● Log in using the four-digit PIN code located on the last page of the manual. After login, the function menu will be displayed. Login 192.168.4.1 Please enter password Login...
- Page 10 Configuration Charger setting Click “Charger setting” to configure the charger. 1. Load balance The function of Load Balance is ONLY available when power meter or CT is installed. If both power meter and CT are installed, both ratio of transformation and maximum current can be set properly according to the CT specification.
-
Page 11: Troubleshooting
6 Troubleshooting 6.1 Indicator Status State Description LED Status Flashing green, Standby Power-on, but no gun plug-in 1second on; 3 seconds off Ready to charge Already plugged in connector, but not start charging Constantly green Breathing green, Charging in progress Already plugged in connector, charging in progress 1second on;... - Page 12 6mA DC leakage current Recover after unplug connector for Over DCLeak Constantly red Fault error 180s Electricity over voltage Recover after voltage is less than OverVolt Constantly red Fault error 255V for continuous 500s Electricity under voltage Recover after voltage is more than VoltDerate Without red Normal...
-
Page 13: Instrukcja Użytkowania
Surowo zabrania się dotykania rdzenia gniazdka podczas podłączenia zasilania. Nie używaj ładowarki w przypadku jakichkolwiek uszkodzeń urządzenia, pęknięć, ścierania, odkrytego wycieku itp. Skontaktuj się z serwisem PLATINET w przypadku wystąpienia takich zdarzeń. Nie próbuj rozmontowywać, naprawiać, przerabiać ładowarki. W razie potrzeby skontaktuj się z serwisem PLATINET. - Page 14 Model PEVC044 Zasilanie 3-fazowe Napięcie znamionowe 400V AC Wejście Prąd znamionowy 2 * 32A Częstotliwość 50/60Hz Napięcie wyjściowe 400V AC Wyjście Maksymalny prąd 2 * 32A Moc wyjściowa 2 * 22kW Gniazdo ładowania Kabel Type 2 Długość kabla Materiał obudowy Stal galwanizowana Interfejs Wskaźnik led...
-
Page 15: Zawartość Opakowania
Zewnętrzna obudowa 2.3 Zawartość opakowania Rozpakuj produkt. Po otrzymaniu ładowarki, proszę sprawdzić i zweryfikować następujące elementy: Wizualna inspekcja zewnętrznego wyglądu ładowarki. Jeśli występuje jakiekolwiek uszkodzenie, proszę natychmiast zgłosić to sprzedawcy. Sprawdź rodzaj i ilość wszystkich akcesoriów, zgodnie z poniższym. Jeśli brakuje jakichkolwiek elementów, proszę... - Page 16 3 Instrukcja obsługi 3.1 Przygotowanie do instalacji 1) Wymagane narzędzia Nazwa narzędzia Zdjęci Funkcja Sprawdzenie połączenie elektrycznego oraz Multimetr parametrów elektrycznych Śrubokręt krzyżakowy Dokręcenie śrub Dokręcenie śrub Izolowany klucz dynamometryczny Wiertarka elektryczna Wywiercenie otworów w podłożu Przecinak boczny (cęgi Docięcie boczne) kabli Klucz nastawny (klucz...
-
Page 17: Podłączenie Elektryczne
użytkowania oraz napraw i konserwacji. · · Upewnij się, że komponenty wejścia prądu zmiennego są prawidłowo wyposażone w wymagane elementy ochronne przed instalacją ładowarki. 3.3 Proces instalacji 1. Jeśli jest to konieczne, proszę wykonać fundament ziemny o następujących wymiarach z możliwością przeprowadzenia przewodów zasilających przez otwory znajdujące się... - Page 18 4.2 Podłączanie prądu zmiennego (AC) Usuń odcinek o długości 40 mm z osłony kabla i odkryj izolację przewodu na długość 8-15 Zaciskaj zaciski zgodnie z przedstawionym poniżej rysunkiem. Single-phase Wiring Three-phase Wiring Rozróżnij przewody wejściowe trójfazowe i jednofazowe, a następnie wstaw przewód do odpowiadającego gniazda przewodowego.
- Page 19 · Na szczycie ładowarki nie pozostawiono żadnych komponentów lub innych przedmiotów. Sprawdzanie statusu po włączeniu zasilania Po włączeniu zasilania ładowarki, wskaźnik LED powinien znajdować się w trybie gotowości. Status LED Status W trybie gotowości Mruganie diody na zielono 1 sekunda - 4 sekundy przerwy Tryb ładowanie Mruganie diody na zielono 1 sekunda - 1 sekundy przerwy...
- Page 20 Logowanie ● Otwórz przeglądarkę na smartfonie i wpisz 192.168.4.1 w pasku adresu. ● Zaloguj się, używając czterocyfrowego kodu PIN znajdującego się na ostatniej stronie Login 192.168.4.1 Login 192.168.4.1 instrukcji. Po zalogowaniu wyświetli się menu funkcji Konfiguracja Ustawienia sieci Kliknij "Ustawienia sieci", zobaczysz następujące opcje: 1.
- Page 21 Konfiguracja Ustawienia Ładowarki Kliknij "Ustawienia ładowarki", aby skonfigurować ładowarkę. 1. Balans obciążenia Funkcja Balansowanie obciążenia jest DOSTĘPNA TYLKO wtedy, gdy zainstalowany jest miernik mocy lub przetwornik prądowy (CT). Jeśli zainstalowany jest zarówno miernik mocy, jak i przetwornik prądowy, można odpowiednio ustawić zarówno współczynnik przekształcenia, jak i maksymalny prąd zgodnie z specyfikacją...
-
Page 22: Rozwiązywanie Problemów
samochodzie i czy złącza są poprawnie podłączone. Jeśli ładowanie nadal nie rozpoczyna się, sprawdź przyczynę na stronie opisującej rozwiązywanie problemów. 6 Rozwiązywanie problemów 6.1 Status wyświetlacza Status Opis Status wyświetlacza Pulsujące światło W gotowości Ładowarka włączona, pistolet nie jest podpięty zielone 1 sekunda;... - Page 23 6.2 Kody błędów I ich rozwiązanie Status Błąd Opis Status Rozwiązanie ładowark diody led Alarm zostaje wywołany, gdy Ostrzeżenie o temperatura osiągnie 100°C. Alarm Relay Derate Normal przegrzaniu znika, gdy temperatura spadnie czerwonego przekaźnika poniżej 100°C przez 500 światła milisekund. Błąd zostaje wywołany, gdy Ostrzeżenie o zbyt temperatura osiągnie 115°C.
- Page 24 Powrót do normalnego stanu po normalizacji napięcia CP. CPVoltError Błąd napięcia CP Stałe światło Bład (Control Pilot). czerwone UWAGA! Jeśli mimo pomocy tabeli powyżej problem nie zostały rozwiązane – skontaktuj się ze sprzedawcą. Producer: PLATINET S.A. 30-798 Kraków, Sliwiaka 48, PL www.platinet.eu...
