- Page 1 QUICK USE GUIDE EV Portable Charger PC050EV BS-PCD050 0.7KWH 16KW...

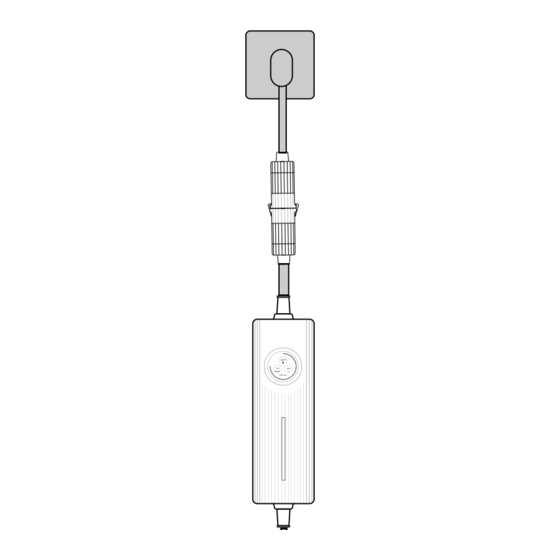

- Page 2 INSTRUCTION FOR USE 1. Take out the charger from the 2. Plug into the socket bag and choose the appropriate adapter to connect 0.7KWH 16KW 3. Set charging current, 4. A�er se�ng, plug into the EV charging �me, delay charging and other charging parameters...
- Page 3 3. Set charging current, 4. A�er se�ng, plug into the EV charging �me, delay charging and other charging parameters 6. A�er charging is completed, 5. Enjoy the charging unplug the charging plug 8.Put the charger and adapters 7. Unplug the wall plug into the bag NOTE 1.
-
Page 4: Led Display Status
socket model and adjusts to the appropriate current according to the model. Universal adapter kit: INTELLIGENT RECOGNITION -CEE red MAX 16A (3 phase) -CEE black MAX 16A (1 phase) -CEE red MAX 32A (3 phase) -CEE blue MAX 32A (1 phase) -SCHUKO plug MAX 16A Intelligent recogni�on of adapters -UK plug MAX 13A... -
Page 5: Product Characteristic
PRODUCT CHARACTERISTIC °C °F Temperature Time se�ng mode interface interface Setting Current 0.7KWH Delay Charging 16KW Charging Time Connect The Vehicle SETTING NEXT PAGE Main se�ng Charging standby interface interface 0.00 Current Cumulative 0.00 Current adjus�ng Accumulated electricity interface se�ng interface Waiting Car Signal Over Temperature... - Page 6 GOOD TO KNOW 1. This is a Mode 2 EV charging cable only for EVs with Type 2 inlets. Don't use it for EVs with other types of inlets. 2. This cable has complicated internal structure. Please do not take it apart without any professional technical support. 3.
-
Page 7: Key Features
Overload protec�on Short Circuit protec�on Safety Protec�on Over temperature protec�on Leakage Protec�on Lightning protec�on Human-computer LED Light Touch panel interac�on KEY FEATURES Type B (Type A + DC 6mA) The product is equipped with Type A + 6mA RCD leakage protector, which complies with the latest EU safety standards. -
Page 8: About Maintenance
SECURITY PROTECTION Warning and Indicator Short-circuit Over Temperature Leakage Func�ons Protec�on Protec�on Protec�on Output Overcurrent Input Under Voltage Input Overvoltage Charge Status Protec�on Protec�on Protec�on Detec�on ABOUT MAINTENANCE In order to ensure the normal service life of the charger and reduce the risk, maintenance must be performed regularly. - Page 9 FAILURE DESCRIPTION Leakage Protec�on Over Current Leakage Protection Over Current 1.Check whether there are any foreign 1. Check the selected power. Try again objects or water in the charging plug or with higher current and restart. vehicle socket. 2. If the above opera�on does not work, 2.Unplug and reconnect.
-
Page 10: Security Warning
SECURITY WARNING ATTENTION Non-compliance with the opera�ng instruc�ons can cause serious consequences. Manufacturer does not assume any liability for damage caused by disregarding opera�ng instruc�ons or other warnings marked on the device. High voltage, fire hazard! Never use the device if the housing is damaged or opened! This product is not suitable for people with limited mobility, sensory or psychological disabili�es, and those who lack use experience or a certain degree of knowledge. - Page 11 żadnych innych celów. Parametry ładowania należy ustawić przed rozpoczęciem ładowania. SPECYFIKACJA TECHNICZNA Proszę przechowywać i użytkować wszystkie Model – PC050EV adaptery prawidłowo. Maksymalna moc – 16,5 Kw Napięcie wejściowe/wyjściowe – AC230V/400V INTELIGENTNE ROZPOZNAWANIE Prąd wejściowy/wyjściowy - 1*13A, Adapter automatycznie rozpoznaje model 1*16A,1*32A,3*16A,3*24A zgodnie z mocą...
- Page 12 Ochrona przed przeciążeniem Ochrona przed przepięciem Ochrona przed zwarciem Wykrywanie stanu naładowania Ochrona przed wyciekiem Ochrona przed przegrzaniem KONSWERWACJA: Ochrona odgromowa Aby zapewnić normalną żywotność Interakcja człowiek-komputer – kontrolki ładowarki i zmniejszyć ryzyko, konserwację świetlne, panel dotykowy należy przeprowadzać regularnie. Konserwacja sprzętu musi być...
- Page 13 Twój pojazd działa poprawnie, przestań ma widocznych uszkodzeń. Nie używaj używać ładowarkę i skontaktuj się z obsługą uszkodzonego produktu posprzedażową. Upewnij się, że wszystkie urządzenia bezpieczeństwa i połączenia są dostępne, Zwarcie prawidłowo zainstalowane i nieuszkodzone 1. Sprawdź wybraną moc. Spróbuj ponownie z przez cały czas oraz są...
- Page 14 à d’autres fins. configurés avant de commencer la charge. 3. Veuillez stocker et utiliser tous les adaptateurs SPÉCIFICATIONS TECHNIQUES correctement. Modèle – PC050EV Puissance maximale – 16,5 kW RECONNAISSANCE INTELLIGENTE Tension d’entrée/sortie – AC230V/400V L’adaptateur reconnaît automatiquement le Courant d’entrée/sortie...
- Page 15 SÉCURITÉ: • Protection contre les courts-circuits • Protection contre les surtensions • Protection contre la surchauffe • Protection contre les surtensions excessives • Protection contre les fuites de courant • Protection contre les surcharges • Protection contre les tensions excessives •...
- Page 16 2. Si l’opération ci-dessus ne fonctionne pas, IMPORTANTES INSTRUCTIONS DE SÉCURITÉ essayez de charger le véhicule avec un autre • Vérifiez régulièrement si le chargeur n’a pas chargeur CA. Si votre véhicule fonctionne de dommages visibles. N’utilisez pas un produit correctement, arrêtez d’utiliser le chargeur et endommagé.
- Page 17 ES Información Manual del usuario. Debido al espacio limitado en el empaque del producto, el ma- nual de usuario en Español se puede encontrar en la siguiente pagina web: www.support.platinet. pl IT Manuale d’uso informazioni: A causa dello spazio limitato nella confezione, il manuale utente in Italiano si possono trovare online nel sito www.support.platinet.pl МК...
