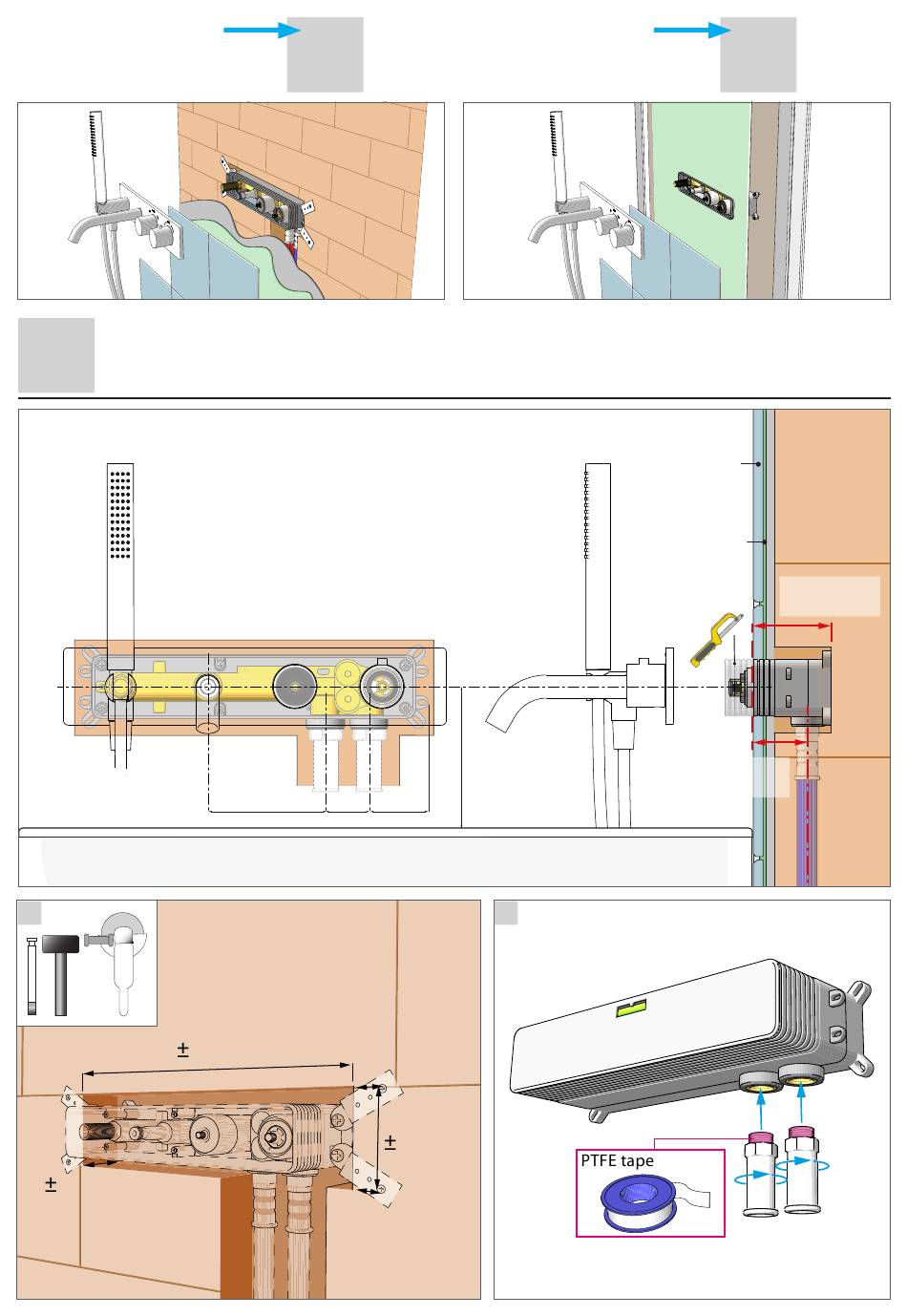

Blaufoss ROUND Installation Manual page 2

Installation on brick wall
Installatie op stenen muur
installation sur un mur de briques
Installation auf einer Steinmauer
2
Installation on brick wall
Installatie op stenen muur
installation sur un mur de briques
Installation auf einer Steinmauer
PRE-INSTALLATION INFO - PRE-INSTALLATIE INFO
INFO DE PRE-INSTALLATION - INFO VOR DER INSTALLATION
1
Grind a slot in the wall.
Slijp een sleuf in de muur.
Moudre une fente.
Schleifen sie einen Schlitz.
67mm
diepte
depth
profondeur
Tiefe
2
123 43
BATH
370mm
Installation behind dry wall
Installatie achter gipsplaat
Installation derrière la cloison sèche
Installation hinter Trockenbau
150
60
2
95mm
3
Wall tile
Wandtegel
Carrelage mural
Wandfliese
Waterproof layer
Waterdichte laag
Couche imperméable
Wasserdichte Schicht
42 mm
MIN
60 mm
MAX
69 mm
MIN
87 mm
MAX
A
