- Page 2 請即進行保用登記！ 有關保用條款細則，請看說明書最後一頁。 Please register your warranty information now ! For Warranty Terms & Conditions, please refer to the last page of this user manual.
-
Page 3: Table Of Contents
Table of Contents Warnings & Safety Precautions Product Structure Installation Instructions Operation Instructions Cleaning & Maintenance Troubleshooting Technical Specification Warranty Terms & Conditions... -
Page 4: Warnings & Safety Precautions
Unplug this product from the power source before cleaning and maintenance. • Contact German Pool authorized service technician for repair or maintenance of this product. Before using this product, please read all the contents of this manual carefully. Make sure your mains voltage matches the voltage indicated on this product’s rating label. - Page 5 If the power cord is aged, tangled or if the power plug is damaged, stop using this product immediately. The power cord must be replaced by professional technicians from German Pool Customer Service & Repair Centre. If sparks, smoke or any abnormal odors occur, stop using this product immediately and unplug it from the power socket.
-
Page 6: Product Structure

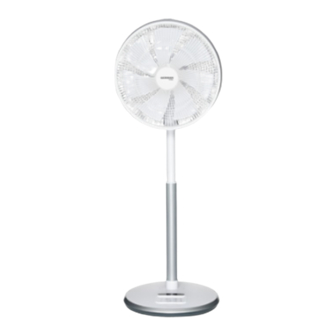

Product Structure Rear Grille Front Grille Fan Blade Slide Pipe Height Adjustment Button Stand Remote Control LED Display Control Panel Base... -
Page 7: Installation Instructions
Installation Instructions 1.Twist the nut anticlockwise to remove it 2. Insert the stand onto the base, and from the bottom of the stand. twist the nut clockwise to secure it to the base. (Please lift the base to make sure it is secure in order to avoid accidents.) 3. - Page 8 Installation Instructions 7. Align the open lock icon on the front 8. Press the height adjustment button on grille with the arrow on the rear grille, the stand to adjust the fan to your desired then turn the front grille clockwise till the height.
-
Page 9: Operation Instructions
Operation Instructions Control Panel Vertical Oscillation Indicator Light Horizontal Oscillation Numerical Normal Mode Indicator Light Indicator Light Display Sleep Mode Indicator Light Rhythm Mode Indicator Light Horizontal Oscillation Timer Indicator Light Angle Indicator Light ECO Mode Indicator Light Horizontal Oscillation Timer Key Horizontal Oscillation Light Key... - Page 10 Operation Instructions Description On/Off Key • Tap key to turn fan on or off Increase Key / • Tap Increase Key to increase wind speed (max. Level 12); tap Decrease Key Decrease Key to decrease wind speed (min. Level 1) •...
- Page 11 Operation Instructions Mode Selection When fan is running, tap Mode Key to cycle among Normal Mode / Sleep Mode / Rhythm Mode / ECO Mode. The corresponding indicator light will light up constant. Mode Description Normal Mode LED display shows current wind speed level; wind speed level is adjustable by tapping Increase Key or Decrease Key Sleep Mode LED display shows current wind speed level;...
- Page 12 Operation Instructions Using The Remote Control Note: • Before initial use, pull out the insulating material from the battery box. • When the remote control is placed close to the fan but it doesn’t function, it indicates that it’s time to change the battery. •...
-
Page 13: Cleaning & Maintenance
During operation, if user detects any malfunction such as the product is hot to the touch, emitting abnormal burnt odor or the wind speed suddenly slows down, immediately turn off the power and unplug from the power source, and contact German Pool Customer Service & Repair Centre for inspection. -
Page 14: Troubleshooting
WARNING! If problem persists or if other problems occur, turn off the product and unplug from the power source immediately, and contact German Pool Customer Service & Repair Centre immediately. DO NOT disassemble or repair this product by yourself. Technical Specification Model No. - Page 15 目錄 警告及注意事項 產品結構 安裝說明 使用說明 清潔與保養 故障檢修 技術規格 保用條款 P.15...
-
Page 16: 警告及注意事項
警告及注意事項 警告！ 使用本產品前，請仔細閱讀所有說明。 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 效。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品；如 需使用，必須要在負責任的成年人監管下方可使用。 • 應照顧好兒童，確保他們不會玩耍本產品。 • 無成年人監管下，勿讓兒童清潔及維護本產品。 • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的技術 人員進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 1. 請仔細閱讀本說明書中的各項說明；必須檢查所用電壓是否與本機銘牌上的電壓相同；必須將 本產品放置在兒童觸碰不到的地方。 2. 嚴禁與其他電器產品共同使用同一插座；必須保持電源線插頭、機身乾燥。 3. 若出現火花、冒煙或異味等情況時，必須立即將本產品的插頭拔離電源插座，並停止使用。 4. 嚴禁自行拆開本產品的前網罩或分解改裝本產品。 5. 嚴禁用濕手接觸本產品或用水擦拭，以免碰到水造成部件受損。 6. 嚴禁將液體、金屬等異常物品倒入或插入本產品內。 7. 使用時嚴禁放在水分及濕氣重的場合、溫熱導致冒煙的車廂內、暖氣房等高溫場所。 8. 嚴禁將本產品放置在不平穩的位置運轉。 9. 必須特別注意兒童，嚴禁將手指或棒子等物體插入前網罩中玩耍。 10. 拔除電源插頭時，應該握住插頭拔出，嚴禁用力拉扯電源線。... - Page 17 警告及注意事項 7. 維護和移動本產品前，必須拔除電源插頭。 8. 拔除電源插頭時，應該握住插頭拔出，嚴禁用力拉扯電源線。 9. 拆下防護外殼前，必須確保本產品與電源斷開。 使用環境 1. 嚴禁把本產品放置在傾斜或其他不平穩的地方，以免本產品跌下造成機身或內部件損壞。 2. 嚴禁將本產品放在兒童可觸及的地方。 3. 嚴禁在有易燃易爆氣體的環境中使用本產品。 4. 本產品必須放置在遠離火爐等熱源的地方，並避免陽光直射。 5. 使用本產品時，嚴禁放在水份及濕氣重的場合、陽光直接照射、溫熱導致冒煙的車廂內、暖氣 房等高溫場所。 警告！ • 本產品可供8歲及以上兒童，身體或心智殘障，或缺乏經驗和知識的人士使用，如果他們接受 監督或指導並了解有關危害，則可以使用本產品。兒童不得玩耍本產品。如沒有人監督，兒童 不得進行清潔和維修本產品。 • 如果電源線損壞，必須由製造商、其服務代理商或類似的合資格人員更換，以避免危險。 正確處置本產品 此標誌表明該產品不應與其他生活垃圾一起處理。為防止不受控制的廢物處理對環境 或人類健康可能造成的危害，請負責任地回收本產品以促進材料資源的可持續再利 用。要退回您用過的設備，請聯繫購買本產品的零售商，他們可將本產品用於對環境 安全的回收。 P.17...
-
Page 18: 產品結構
產品結構 後網罩 前網罩 扇葉 伸縮桿 伸縮調節按鈕 支架 遙控器 顯示屏 控制面板 底座 P.18... -
Page 19: 安裝說明
安裝說明 1. 將支架底部的螺母逆時針旋轉擰下。 2. 將支架安裝至底座，將螺母順時針擰 緊固定（抬起底座確認是否擰緊，以免發 生意外）。 3. 用螺絲刀擰出網罩下方的螺絲，握住 4. 將機頭正面的2個螺母取下（注意旋 後網罩同時將前網罩逆時針轉動拉出。 轉方向）。 5. 將後網罩安裝至機頭並順時針旋轉擰 6. 將扇葉固定在機頭上並逆時針旋轉擰 緊螺母。 緊螺母（注意扇葉的凹槽需與摩打軸銷方 向對準組裝）。 P.19... - Page 20 安裝說明 7. 將前網罩頂部的開鎖指示對準後網罩 8. 按住支架上的伸縮調節按鈕，可自由 上的刻線，順時針轉動鎖緊，再用螺絲刀 調節風扇高度。 擰緊網罩下方的螺絲。 P.20...
-
Page 21: 使用說明
使用說明 控制面板 上下俯仰指示燈 吹風模式指示燈 左右搖擺指示燈 數位顯示 睡眠模式指示燈 自然風模式指示燈 左右搖擺角度 定時指示燈 指示燈 環保模式指示燈 左右搖擺鍵 定時鍵 左右搖擺角度鍵 燈光調節鍵 上下俯仰鍵 模式鍵 減鍵 加鍵 開關鍵 搖控器 開關鍵 燈光調節鍵 模式鍵 定時鍵 左右搖擺角度鍵 左右搖擺鍵 加鍵 減鍵 上下俯仰鍵 P.21... - Page 22 使用說明 按鍵 說明 開關鍵 • 按鍵開機或關機 加鍵/減鍵 • 按增鍵增大風速，最高12檔；按減鍵減低風速，最低1檔 • 設置定時期間，按加鍵或減鍵調整定時時間 模式鍵 按鍵循環切換吹風 / 睡眠 / 自然風 / 環保模式 定時鍵 • 在待機模式下按鍵啟動定時開機功能 • 在運行狀態下按鍵啟動定時關機功能 燈光調節鍵 按鍵開啟或關閉控制面板燈光 左右搖擺角度鍵 按鍵循環切換30° /60° ° /120° 左右搖擺角度 上下俯仰鍵 按鍵開啟或關閉上下俯仰 左右搖擺鍵 按鍵開啟或關閉左右搖擺 注意： 遙控器及控制面板按鍵的功能相同。 開機及待機狀態 1. 接通電源後，顯示屏亮起1秒後熄滅，進入待機狀態。 2. 按「開關鍵」，產品預設以1檔運行，顯示屏顯示「1」。 3. 運行過程中，按「開關鍵」關機，風扇頭會自動歸位。...
- Page 23 使用說明 選擇模式 運行過程中按「模式鍵」循環選擇吹風 / 睡眠 / 自然風 / 環保模式，相應指示燈常亮。 模式 說明 吹風模式 顯示屏顯示風速檔位，可透過「加鍵」或「減鍵」調節風速 睡眠模式 顯示屏顯示風速檔位，可透過「加鍵」或「減鍵」調節風速，每隔一 段時間降低風速檔位1檔，直至風速檔位為1檔後持續以1檔運行 自然風模式 顯示屏顯示風速檔位，風扇會自動調節風力大小以模擬自然風 環保模式 顯示屏顯示風速檔位，風扇根據環境溫度自動調節風速 左右搖擺功能 1. 運行過程中按「左右搖擺鍵」，開啟左右搖擺功能，預設搖擺角度為60° 。 2. 按「左右搖擺角度鍵」可循環調節30° / 60° / 120° 搖擺角度。 上下俯仰功能 1. 運行過程中按「上下俯仰鍵」，開啟上下俯仰功能。 2. 再按一次關閉上下俯仰功能。 設置定時關機 1. 運行過程中，按「定時鍵」設置定時關機功能，定時指示燈及數位顯示閃爍。 2. 重複按「定時鍵」或按「加鍵」、「減鍵」調整時間，可調時間為0.5-8小時。 3. 如3秒內無任何操作，產品將自動確認定時時間，並在倒數完畢後自動關機。 設置定時開機 1. 在待機狀態下，按「定時鍵」設置定時開機功能，定時指示燈及數位顯示閃爍。 2. 重複按「定時鍵」或按「加鍵」、「減鍵」調整時間，可調時間為0.5-8小時。 3. 如3秒內無任何操作，產品將自動確認定時時間，並在倒數完畢後自動開機。...
- Page 24 使用說明 使用搖控器 注意： • 使用遙控器前，必須先將電池盒上的絕緣體抽出。 • 如遙控器在距離機身很近仍無法使用時，請更換電池。 • 如錯誤安裝電池將造成漏電與腐蝕，導致遙控器損壞。 使用時請遵從以下說明： 1. 要更換電池，在鎖孔（下圖箭嘴位置）插入硬物，然後推出滑扣。 2. 更換電池時，必須使用全新的電池。 3. 嚴禁嘗試更改、短路、分解電池，以免發生危險。 4. 必須依照電池盒上的「+-」極指示安裝電池。 5. 長期不使用遙控器時，必須取出電池，避免造漏電。 6. 請將廢棄電池進行回收；當電池廢棄時請放置到政府指定的回收站，避免污染環境。 電池蓋 滑扣 警告！ 本產品包含紐扣電池。如果紐扣電池被吞下，可能在2小時內造成嚴重的內部燒傷，並可能導致死 亡。 注意： 1. 使用遙控器操作時，需將遙控器對準遙控信號接收器，使遙控信號接收達到最好。 2. 使用其他電器的遙控器時，本產品可能會產生反應。 3. 使用本產品的遙控器時，其他電器可能會產生反應。這是由於遙控器的頻率產生重疊而發生的 現象，產品本身並無品質問題，為了避免誤操作，操作時請將遙控器遠離其他電器。 4. 遙控器的開關鍵不能使本產品電源完全關閉，如果長時間不使用，請拔除插頭。 P.24...
-
Page 25: 清潔與保養
清潔與保養 警告！ 清潔與保養本產品前必須拔除電源插頭，待機身完全冷卻後再進行清潔。 嚴禁使用甲苯、漂白水等溶劑或硬質刷子清潔本產品，以免腐蝕或刮傷機身外觀顏色。若有不 易脫落的污垢，建議使用餐具專用清潔劑進行清潔。 扇葉是重要部件，無論在安裝、拆卸、擦洗或使用時都必須加強保護，以防變形。 操作各項功能如開關、按鍵時，動作避免過猛、過快。 油污或積灰應及時清除，嚴禁用汽油或強鹼液擦拭，以免損傷表面油漆部件的功能。 本產品在使用過程中如出現燙手、異常焦味，轉速變慢等故障時，應及時切斷電源檢修。 收藏本產品前必須徹底清除表面油污和積灰，並用乾軟布擦淨，然後用牛皮紙或乾淨布包裹 好。存放的地點應乾燥通風，避免擠壓。 嚴禁將主機直接用水沖洗，以防電器有短路或導電等不良現象。 警告！ 本產品摩打使用的轉軸不需要額外上油保養，嚴禁自行噴塗保養油劑如除鏽油、防銹油、針車油 等。 故障檢修 警告！ 如本產品發生故障，必須立即停止使用，並將電源插頭拔除。在故障狀態下繼續使用或自行修理， 均可能發生危險。 如出現下列狀況可能並非故障，在送修前請先進行檢查。 常見故障 可能原因 解決方法 產品不運行 電源插頭未確實插入電源插座 將電源插頭正確插入電源插座 運行時發出異響 機身未有水平放置；前網罩安 將本產品移至平穩的檯面上使 裝不牢固 用；重新安裝前網罩 風力減弱 灰塵堆積 定期清潔保養及清理灰塵 警告！ 如問題持續，必須立即拔除電源插頭，並與德國寶客戶服務及維修中心聯絡，嚴禁自行拆卸維修或 更換零件。 P.25... -
Page 26: 技術規格
技術規格 EFF-S1214 型號 33 W 功率 100-240 V 電壓 50/60 Hz 頻率 (H) 1110 (W) 380 (D) 405 mm 產品尺寸 4.5 kg 淨重 • 產品規格及設計如有變更，恕不另行通知。 • 中英文版本如有出入，一概以中文版為準。 • 本產品使用說明書以www.germanpool.com網上版為最新版本。 P.26... -
Page 27: Warranty Terms & Conditions
保用條款 Warranty Terms & Conditions Under normal operations, the product will gurantee a 1-year full 此保用提供德國寶產品之機件在正常使用下壹年保 warranty provided by German Pool (effective from the date of purchase). 用(自購買日起計算)。 This warranty is not valid until customer registration information is *貴戶須在購機十天內，以下列其中一種方式向本公司 received by our Service Centre within 10 days of purchase via 登記資料，保用手續方正式生效﹕... - Page 28 German Pool (Hong Kong) Limited HONG K ONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com EFF-S1214-M-24(1)
