Summary of Contents for German pool EFF-712

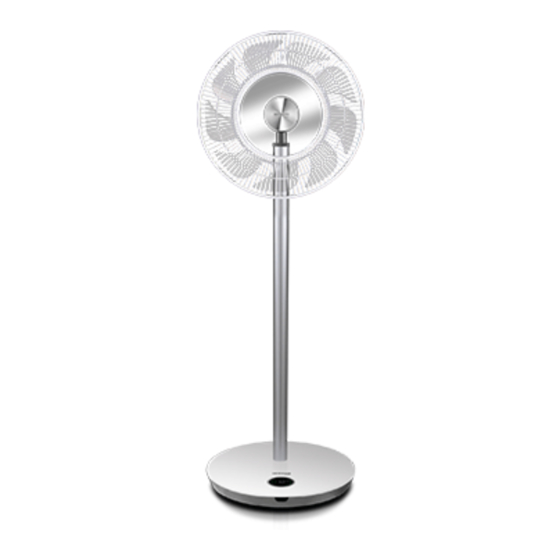

- Page 1 DC Motor Cordless Pedestal Fan EFF-712 Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
- Page 2 Please register your warranty information now! For Warranty Terms & Conditions, please refer to the last page of this user manual. 請即進行保用登記﹗ 有關保用條款細則，請看本說明書最後一頁。...
-
Page 3: Table Of Contents
Tables of Contents Notice Before Use Product Structure Installation Instructions Operating Instructions Care & Maintenance Technical Specifications Environmental Protection Warranty Terms & Conditions... -
Page 4: Notice Before Use
Notice Before Use Read carefully all instructions before using. Connect to a main power supplier of 220-240V ~ 50 / 60 Hz only. Keep the appliance and cable away from sources of heat, sharp objects or anything that may cause damage. Do not place the cord under carpets. - Page 5 Notice Before Use Special Safety Warning for Electric Fan 17. Use the fan only as described in this manual. 18. Do not connect the fan to main power supply before you finish assembling. 19. Do not insert your fingers in the openings of the guard. 20.
-
Page 6: Product Structure
Product Structure ON/OFF TIMER SWING MODE SPEED Power Cord Blade Nut 13. Screw Main Shaft Base Front Grill 14. User Manual Remote Control Connecting Rod Back Grill 10. Fan Body Grill Nut 11. Wrench Blades 12. M6 Screw... - Page 7 Product Structure Control Panel ON/OFF Speed Swing Indicating Light Display Sleep Mode ON / OFF Timer / Speed Normal Mode Swing Angle Battery Indication Timer Natural Mode Swing...
- Page 8 Product Structure ON/OFF TIMER SWING MODE SPEED Remote Control Window of Remote Control Speed Down Timer ON / OFF Speed Up Swing Mode...
-
Page 9: Installation Instructions
Installation Instructions Put the “connecting rod” downward vertically, inset It into the position of ‘main Watch the video clip shaft base” (align the up and down card slots) put the M6 screw through the screw hole at the base center and then tighten the screw in clockwise. Screw thread M6 screw No screw thread... - Page 10 Installation Instructions Put the back grill to “fan body”, align the cards slots of back grill and fan body. Install the grill nut on the back grill and tight it clockwise. Install the blade and align the card slots. Install the blade nut and tight it anticlockwise. Put the front grill on the back grill, tight it clockwise, and align the card slots.
- Page 11 Installation Instructions Align the screw hole of front grill and back grill, put the screw through the screw hole at the grill and then tighten the screw in clockwise. Plug the power cord port into the socket on the base. Plug the other power plug into the outlet and hear a “beep”...
-
Page 12: Operating Instructions
Operating Instructions Note: Remote control operation function is different as the control panel on unit. Install one CR2032 lithium button battery (include). Check the voltage: Watch the video clip Check the household voltage to ensure it matches the appliance’s rated specification. - Page 13 Operating Instructions Oscillation: Press the , the product will oscillate left and right by automatic, and can choose 30°, 60°, 90°, 120°,the green circle corresponding to the arc on the LED display lights up as shown below, press button 3s, turn off oscillation mode. Turn off when oscillation is on, the fan will swing back to the central position.
- Page 14 Operating Instructions Battery Mode: Unplug the power cord from the product, switch on the battery control button on the base, press on the control panel or remote control, you can hear “Beeping”, and fan working. The fan with memory function and working at last setting. If plug in the supply, the inside battery would be charged automatically.
-
Page 15: Care & Maintenance
Care & Maintenance Cleaning the Fan Watch the video clip Before cleaning the fan, please turn off the switch and pull out the plug. Please use a screw driver to remove the front cover/back cover/blade of the fan. Turn clockwise to tighten, anti-clockwise to loosen. Wipe the fan surface with a damp cloth. -
Page 16: Technical Specifications
Technical Specifications Model EFF-712 Voltage 220-240V~ Frequency 50/60 Hz Power Oscillation Angle 30°/60°/90°/120° Timer 1-12 hour Battery 2600 mAh lithium-ion battery Motor BLDC Brusless Direct Current Motor Product Dimensions (H)1000 (W)340 (D)340mm Net Weight Specifications are subject to change without prior notice. - Page 17 目錄 安全注意事項 產品結構 安裝說明 操作說明 清潔與保養 產品規格 環保處理方法 保用條款 P.17...
-
Page 18: 安全注意事項
安全注意事項 使用前請仔細閱讀所有說明。 請必須連接到220-240V ~ 50/60 Hz的主電源。 請確保風扇和電源線遠離熱源、尖銳物體或任何可能造成損壞的物品。 請勿將電源線放在地毯下面。不要用小衣物、襯衫或其他類似的東西覆蓋電源線。將電源線遠離 行人地方，以避免絆倒。 如果電源線或插頭損壞，請勿使用風扇。 如果電源線損壞，必須由製造商、其服務代理商或類似的合資格人員更換，以避免危險。 風扇只可供室內使用。 請勿在使用過程中覆蓋風扇。 請始終在穩固的水平平面上操作。 10. 在連接主電源之前，請確保關閉風扇。 11. 在操作或調整風扇上的任何開關，或觸摸插頭和主電源連接之前，務必確保手是乾燥的。 12. 使用風扇時，請勿將風扇置於無人看管的狀態。當長時間離開房間時，請關閉並斷開設備。 13. 不使用風扇時或進行清潔和保養之前，請關閉風扇並從電源插座拔下插頭。 14. 要斷開設備，請將其關閉然後從插座拔下插頭。請勿用拉動電源線的方式拔下插頭。 15. 本產品可供8歲及以上兒童，身體或心智殘障，或缺乏經驗和知識的人士使用，如果他們接受監 督或指導並了解有關危害，則可以使用本產品。兒童不得玩耍本產品。如沒有人監督，兒童不得 進行清潔和維修本產品。 16. 警告！組裝之後，嚴禁在維護或清潔過程中拆下保護網。切勿在沒有保護網的情況下使用風扇。 P.18... - Page 19 安全注意事項 特別安全警告 只可按照本手冊中的說明使用風扇。 完成組裝前，請勿將風扇連接到主電源。 請勿將手指插入保護網的開口中。 切勿在沒有保護網的情況下使用風扇。如果風扇的扇葉有損壞或破裂，請勿使用風扇。 請勿將頭髮、紙巾、桌布、衣服或窗簾放在風扇的所有開口附近，它們可能會被吸入風扇中並 捲入內部活動部件，造成損壞或受傷。 請勿在潮濕的地方使用風扇，例如浴室。 如風扇未安裝在底座上或傾側放置時，請勿操作風扇。 使用前請確保電源線完全伸展。 如電池溫度超過60℃，或受到擠壓和拆開，會導致電池壽命嚴重縮短，甚至有洩漏或爆炸的 危險。 10. 如果電池損壞，必須由製造商、其服務代理商或類似的合資格人員更換，以避免危險。 P.19...
-
Page 20: 產品結構
產品結構 ON/OFF TIMER SWING MODE SPEED 電源線 扇葉固定扣 13. 螺絲 風扇底座 前保護網 14. 說明書 遙控器 主桿 後保護網 10. 風扇機身 保護網螺帽 11. 內六角扳手 扇葉 12. M6螺絲 P.20... - Page 21 產品結構 機身控制面板 開關鍵 風速鍵 搖擺鍵 風速檔位指示燈 顯示屏 開關 電量 睡眠風 搖擺角度 定時時間/風速 正常風 自然風 搖擺 定時器 P.21...
- Page 22 產品結構 ON/OFF TIMER SWING MODE SPEED 遙控器 減 遙控信號傳送 開關 定時 搖擺 加 模式 P.22...
-
Page 23: 安裝說明
安裝說明 將風扇主桿垂直向下，套入底座主軸位置，將M6螺絲穿過底座中間的螺絲 觀看操作視頻 孔，使用M6內六角扳手順時針擰緊。 為避免損壞產品，請在裝配時對準螺絲孔後再套入。 螺紋 M6螺紋 無螺紋 將風扇機身按對應卡槽插入主桿。擰緊主桿螺母，確定機身無晃動後便完成。 卡槽 P.23... - Page 24 安裝說明 將後保護網放到風扇機身上，對齊它們的卡槽。 將保護網螺帽裝在後保護網上，並順時針擰緊。 安裝扇葉並對齊卡槽。 安裝扇葉固定扣並逆時針擰緊。 將前保護網放在後保護網上，順時針擰緊，然後對齊卡槽。 緊 鬆 鬆 緊 鬆 緊 P.24...
- Page 25 安裝說明 將前、後保護網的螺絲孔對齊，把螺絲穿過螺絲孔，然後順時針擰緊螺絲。 將電源線端口插入底座的插口。將另一頭電源插頭插入插座，聽到「嗶」一聲後， 表示電源已接通。 P.25...
-
Page 26: 操作說明
操作說明 注意：遙控器操作功能與風扇上的控制面板有些不同。請安裝一顆CR2032鋰電池。 檢查電壓︰ 觀看操作視頻 檢查家居電壓，確保符合產品規格。請插入220-240V ~ 50/60 Hz的插座。 開/關機︰ 插電後按開關鍵 ，此時有「嘩」聲提示，風扇啟動，風速檔位指示燈 亮，顯示屏顯示 亮起，風扇開始工作，再次按開關鍵即可關機。風扇具有記憶功能，開機 後自動以上一次的設定運作。 風速檔位︰ 風扇預設12檔位風速可供選擇，連續按風速鍵 （或遙控器的加 和減 ），可循環選擇 1-12檔風速。機身位置設有風速檔位指示燈，每增加一檔點亮一個指示燈，顯示屏同步以數字 顯示，例如選擇1檔，顯示屏顯示01。 送風模式︰ 按遙控器的模式鍵 ，可循環選擇正常風、自然風、睡眠風。顯示屏會分別顯示 、 、 。 定時關機︰ 按遙控器的定時鍵 ，設置風扇定時關機的時間，連續按 循環選擇0-12小時，0-6小時以 0.5小時為間隔，6-12小時以1小時為間隔。顯示屏顯示定時時間，當顯示屏顯示0.0表示定時功 能關閉。 P.26... - Page 27 操作說明 搖擺功能︰ 按搖擺鍵 啟動風扇的搖擺功能，風扇會自動左右搖擺，可循環選擇30°、60°、90° 、 120°及關閉搖擺（默認角度為30°），顯示屏的綠色圈亮起，以亮起的弧度表示搖擺角度。 長按搖擺鍵 3秒停止搖擺。 設定搖擺後關機，風扇會自動返回正中位置。 30˚ 90˚ 60˚ 120˚ 關閉 可手動調整風扇角度，上、下各15°。 P.27...
- Page 28 操作說明 電池供電模式︰ 從風扇上拔下電源線，按風扇底座上的電池控制按鈕 ，可按風扇或搖控器的開關鍵 開 啟風扇。此時有「嗶」聲提示，表示電池已接通。風扇具有記憶功能，開機後自動以上一次的 設定運作。 每當風扇插上電源時，內部電池將自動充電。顯示屏的電量指示燈（綠燈）閃爍，表示正在充 電，當4格指示燈都亮起表示電池已完全充電。（電量由零到完全充滿約需6小時。） 注意︰在完全充電後用電池供電模式運作，1檔風速可連續使用約15小時；7-8檔風速可連續使 用約8小時；12檔風速可連續使用約1.5小時。（以關閉搖擺模式計算，時間只供參考） 電量指示燈 電池控制按鈕 P.28...
-
Page 29: 清潔與保養
清潔與保養 觀看操作視頻 清潔風扇 清潔之前，必須先關掉風扇，並拔下電源線。 使用螺絲批拆開風扇前、後保護網和扇葉。前保護網可順時針擰緊，逆時 針擰鬆。 使用擰乾的濕布擦拭風扇表面，切勿使用鋼絲刷等硬質工具、消毒液或具 腐蝕性的洗滌劑洗刷風扇，以免造成劃傷和損壞表面。 清洗後，請確保扇葉完全乾燥後，再重新組裝扇葉。 鬆 鬆 緊 緊 鬆 緊 移動風扇 移動前，請務必關掉運行中的風扇。 移動前，請務必確保已斷開電源。 P.29... -
Page 30: 產品規格
產品規格 型號 EFF-712 額定電壓 220-240V~ 頻率 50/60 Hz 額定功率 搖擺角度 30°/60°/90°/120° 定時 1-12 小時 電池 2600 mAh 鋰離子電池 摩打 BLDC無刷直流摩打 產品尺寸 (H)1000 (W)340 (D)340mm 淨重 產品規格及設計如有變更，恕不另行通知。中英文版本如有出入，一概以英文版為準。本產品使用說明書以 www.germanpool.com 網上版為最新版本。 環保處理方法 本產品符合歐洲合格認證。 二類電器：本產品採用雙重絕緣設計，沒有接地要求。 帶叉的帶輪垃圾桶符號表示本產品應與生活垃圾分開處理。產品應按照當地廢物處理環 境法規進行回收再利用。通過將標記產品與生活垃圾分開處理，將有助於減少送往焚化 爐或堆填區的廢物量，並有助減少對人類健康和環境的潛在負面影響。 P.30... -
Page 31: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any 4. 總代理有權選擇維修或更換配件或其損壞部份。 defective part. 5. This warranty will be void if there is any transfer of 5. - Page 32 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com EFF-712-M-19(1) P.32...
