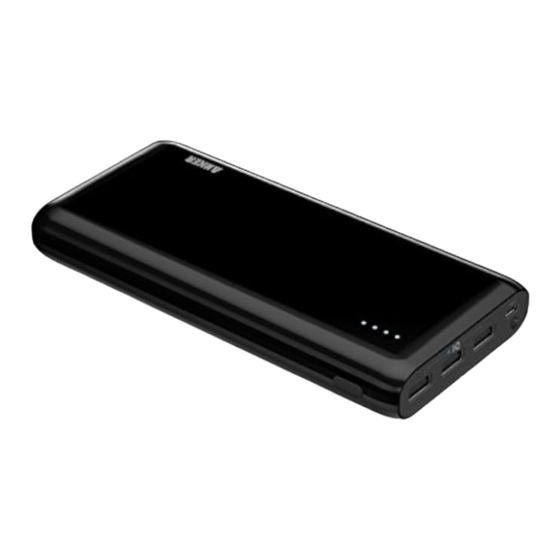

Anker 2nd Gen Astro E7 External Battery Welcome Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Welcome Guide
2nd Gen Astro E7
External Battery

Advertisement

loading
Need help?

Need help?

Do you have a question about the 2nd Gen Astro E7 External Battery and is the answer not in the manual?

Questions and answers

Related Manuals for Anker 2nd Gen Astro E7 External Battery

Summary of Contents for Anker 2nd Gen Astro E7 External Battery

  • Page 1 Welcome Guide 2nd Gen Astro E7 External Battery...
  • Page 2 Each port intelligently identifies your device and adapts to its specific recharge rate. So thanks to PowerIQ™, together with Anker’s industry-leading output, you can enjoy maximum compatibility that doesn’t limit your charging speed.

  • Page 3: Identification Of Parts

    Package Contents Anker 2nd Gen Astro E7 External Battery ■ Accessories ■ Welcome Guide ■ Identification of Parts LED power meter Power meter button USB charging ports ④ Micro USB input port ① ⑤ LED flashlight ③ ② Technical Specifications...
  • Page 4 How to Charge Your Astro E7 1. Plug the Micro USB cable into the Astro E7’s input port. 2. Insert the remaining end of the USB cable into (a) an AC adapter connected to the wall socket or (b) a charging computer USB port. 3.
  • Page 5 Power Meter Display While Charging Your Astro E7 LED Power Meter: LED Display Battery Capacity Charging First light blinking < 25% First light on, 25% - 50% second light blinking Two lights on, 50% - 75% third light blinking Three lights on, 75% - 99% fourth light blinking Four lights on...
  • Page 6 USB Adapter Charging Speeds Adapter Current Output Charging Time 5V / 2A 12-14 hours 5V / 1.5A 17-19 hours 5V / 1A 26-28 hours 5V / 0.5A 53-56 hours How to Use the Astro E7 to Charge Other Devices Plug the USB power cable into a charging port.
  • Page 7 Power Meter Display While Charging Other Devices LED Power Meter: LED Display Battery Capacity Discharging Four lights on 100% - 75% Three lights on 75% - 50% Two lights on 50% - 25% One light on 25% - 5% First light blinking 5% - 0% Astro E7 Power Meter Instructions Press the power meter button once to trigger the LED power meter and...
  • Page 8 Usage Notes 1. To protect the long-term capacity of your device’s battery, please unplug the power wire promptly after the device is fully charged. 2. Keep the product away from extreme heat or cold, as well as any flammable items or damp places. Also avoid dropping, hitting or throwing the product. 3.
  • Page 9 Yes. But when using 3 charging ports simultaneously, the total output current will not exceed 4 amps. 3. What if the Astro E7 fails to charge? Check that the adapter connection is secure, or replace the adapter if the current one is not functioning normally. 4.

  • Page 10: Warranty

    Statement We’re only able to provide after-sales service for purchases made ■ directly from Anker. If you purchased through a different retailer, please contact them for any exchange or refund requests. Please note that unauthorized reselling of Anker products is ■...
  • Page 11 Maximierte Kompatibilität: Bereit für die Ladeanforderungen Ihrer Geräte. Haben Sie sich jemals gefragt, warum einige Smartphones schneller von einigen Ladeports als von anderen geladen werden kann? Meist hängt dies nicht nur von der Energie ab, welche Ihr Ladegerät liefern kann. Es hängt nämlich sehr wohl auch von der Kompatibilität ab.
  • Page 12 Packungsinhalt Anker 2. Gen Astro E7 Externer Akku ■ Zubehör ■ Bedienungsanleitung ■ Bestandteile LED Ladestandsanzeige Knopf für Ladestandsanzeige USB Ladeports ④ Micro USB Input Port ① ⑤ LED Taschenlampe ③ ② Technische Spezifikationen Kapazität 25600mAh Input 5V / 2A (max)
  • Page 13 Wie Sie Ihren Astro E7 laden 1. Verbinden Sie das Micro USB Kabel mit dem Inputport des Astro E7. 2. Stecken Sie das andere Ende des Kabels entweder in (a) einen AC Adapter, welcher mit einer Steckdose verbunden ist oder (b) einen aktiven Computer USB Port.
  • Page 14 Ladestandsanzeige während des Ladens des Astro E7 Kapazität der LED Ladestandsanzeige: LED Anzeige Laden Batterie Erstes Licht blinkt < 25% Erstes Licht leuchtet, 25% - 50% zweites Licht blinkt. Zwei Lichter leuchten, 50% - 75% drittes Licht blinkt Drei Lichter leuchten, 75% - 99% viertes Licht blinkt Vier Lichter leuchten.
  • Page 15 USB Adapter Ladegeschwindigkeiten Adapter Output Ladedauer 5V / 2A 12-14 Stunden 5V / 1.5A 17-19 Stunden 5V / 1A 26-28 Stunden 5V / 0.5A 53-56 Stunden Wie Sie mit dem Astro E7 andere Geräte aufladen können. Stecken Sie das USB Ladekabel in einen Ladeport.
  • Page 16 Ladestandsanzeige während Sie andere Geräte laden LED Anzeige: LED Display Kapazität Entladend Vier Lichter an 100% - 75% Drei Lichter an 75% - 50% Zwei Lichter an 50% - 25% Ein Licht an 25% - 5% Erstes Licht blinkt 5% - 0% Astro E7 Ladestandsanzeige - Anweisungen Betätigen Sie den Power Button einmal um das LED Display zu aktivieren und um die verbleibende Kapazität anzeigen zu lassen.
  • Page 17 Benutzungshinweise 1. Um die langfristige Kapazität Ihres Geräts zu erhalten, entfernen Sie bitte das Ladekabel, sobald Ihr Gerät voll geladen ist. 2. Halten Sie das Produkt fern von extremer Hitze und Kälte, sowie von entflammbaren Gegenständen und Dampf. Vermeiden Sie auch Fallenlassen und Werfen des Produkts.
  • Page 18 2. Kann der Astro E7 verwendet werden, um drei Geräte gleichzeitig zu laden? Ja. Allerdings wird der Gesamtoutput 4A nicht überschreiten, wenn Sie 3 Ports gleichzeitig verwenden. 3. Was wenn der Astro E7 nicht lädt? Überprüfen Sie ob die Steckerverbindung stabil ist oder ersetzen Sie den Adapter wenn der von Ihnen verwendete nicht richtig funktioniert.
  • Page 19 Hinweis zur Rückgabe von Batterien gemäß §12 BatterieVO: Im Zusammenhang mit dem Vertrieb von Batterien und Akkus oder mit der Lieferung von Geräten, die Batterien oder Akkus enthalten, sind wir als Händler gemäß Batterieverordnung verpflichtet, Sie als Verbraucher auf folgendes hinzuweisen: Batterien und Akkus dürfen nicht in den Hausmüll gegeben werden.

  • Page 20: Garantie

    Stellungnahme Wir sind nur in der Lage after-Sales Dienstleistungen für Käufe ■ anzubieten, welche direkt über Anker getätigt wurden. Wenn Sie Ihr Produkt woanders erworben haben, kontaktieren Sie den entsprechenden Verkäufer bitte bezüglich Umtausch-und Rückgabefragen. Bitte nehmen Sie zur Kenntnis, dass der unauthorisierte Weiterverkauf ■...
  • Page 21 スマートな急速充電 スマートフォンを充電する際に、充電元の違いで充電スピードに差 を感じたことはありませんか。それは単に、充電元が供給できるパ ワーの差だけが原因ではありません。充電元が、スマートフォンに 最適な電流を送れるかどうかも、大きな要因となっています。充電 器の中には、フルスピードで充電するための最適な電流を送れない ものも多くあります。試しに iPhone 専用の充電器に Android のス マートフォンをつないでみて下さい。充電時間は通常よりも長くな るはずです。 Anker の PowerIQ™ テクノロジーは、この問題をスマートに解決し ています。充電ポートに接続された機器を自動的に検知し、最適な 電流を送ります。PowerIQ™ を搭載した Anker のモバイルバッテリ ーや充電器をお使いいただければ、どんな USB 充電機器をお使い の場合でも、フルスピード充電が可能になります。...
  • Page 22 パッケージ内容 Anker Astro E7 第 2 世代 モバイルバッテリー ■ アクセサリ ■ 取扱説明書 ■ 各部の説明 ① LED ランプ ② 電池残量ボタン ③ USB 充電ポート ④ ④ MicroUSB 入力ポート ① ⑤ ⑤ LED フラッシュライト ③ ② 製品の仕様 容量 25600mAh 入力 5V / 2A ( 最大 ) 充電ポート出力...
  • Page 23 Astro E7 への充電方法 1. MicroUSB ケーブルを Astro E7 の入力ポートに接続します。 2. USB ケーブルのもう一方の端を (a) コンセントに接続された AC アダプタ、あるいは (b) コンピュータの USB ポートに挿入します。 3. Astro E7 は自動的に充電を開始し、満充電されると自動的に充電 が終了します。...
  • Page 24 電池残量表示―Astro E7 を充電中 LED ランプ：充電中 LED ランプの点灯状況 バッテリー残量 1 つ目のランプが点滅 < 25% 1 つ目のランプが点灯、 25% - 50% 2 つ目のランプが点滅 2 つのランプが点灯、 50% - 75% 3 つ目のランプが点滅 3 つのランプが点灯、 75% - 99% 4 つ目のランプが点滅 4 つのランプが点灯 満充電完了 Astro E7 モバイルバッテリーは全ての AC アダプタに完全に対応し ています。異なる...
  • Page 25 AC アダプタの充電速度 AC アダプタの出力 充電速度 5V / 2A 12-14 時間 5V / 1.5A 17-19 時間 5V / 1A 26-28 時間 5V / 0.5A 53-56 時間 Astro E7 で他の機器を充電する方法 1． 充電ポートに USB ケーブルを接続し ます。 2． 30 秒以内に USB ケーブルのもう一方 の端を充電したい機器に接続します。 3． 自動で充電が開始されます。...
  • Page 26 電池残量表示―他の機器を充電中 LED ランプ： LED ランプの点灯状況 バッテリー残量 放電中 100% - 75% 4 つのランプが点灯 75% - 50% 3 つのランプが点灯 2 つのランプが点灯 50% - 25% 25% - 5% 1 つのランプが点灯 5% - 0% 1 つ目のランプが点滅 Astro E7 の電池残量表示について LED ランプを点灯させ、残量を表示させたい場合は、電池残量ボタ ンを押して下さい。 それぞれの LED ランプは 25％ごとの電池残量を表示します。 ■...
  • Page 27 ご使用上の注意 1. お使いの機器のバッテリーをより長持ちさせるために、完全に充 電された後は速やかに USB ケーブルを抜いて下さい。 2. 極端に高温あるいは低温な環境、燃えるものの近く、または湿気 の多い場所等に製品を保管しないで下さい。また、製品を落とした り投げつけたりしないで下さい。 3. 少なくとも 4 ヶ月に 1 回バッテリーを満充電していただくこと で、バッテリーの寿命を長く保てます。 4. バッテリーの寿命が短くなるので、 Astro E7 本体を充電しながら、 他の機器を充電することはやめて下さい。 5. ポートの合計出力が 4A であるため、3 ポートを同時に使用して 充電を行うと、充電に時間がかかる場合があります。 6. バッテリーの一部は、回路における熱への変換および電圧の変更 で消費されます。そのため、バッテリー効率は約 92% ですが、こ れは他社の通常の製品を約 10% 上回っています。また、接続して いるケーブルおよびお使いの機器に対しても一部消費されます ( 約 15-20%)。...
  • Page 28 よくあるご質問と解決法 1. 機器を充電するためにどの充電ポートを使えばよいですか。 PowerIQ™ テクノロジーを搭載しているため、各充電ポートはどん な機器にも対応しています ( 最大 3A)。 2． 本製品を使って 3 つの機器へ同時に充電することは可能ですか。 可能です。しかし、3 つの出力ポートを同時に使用した場合でも、 合計最大出力は 4A を超えません。 3. 本製品への充電ができない場合、どうすればよいですか。 a. AC アダプタが確実に接続されていることをご確認下さい。 b. お使いの AC アダプタが正常に作動していない場合は、AC アダ プタを交換して下さい。 4. 本製品で他の機器への充電ができない場合、どうすればよいで すか。 a. 本製品とお使いの機器が確実に接続されていることをご確認下さ い。 b. Astro E7 の電圧が、お使いの機器の電圧仕様に対応しているか確 認して下さい。 ( 取扱説明書、 ラベル、 純正充電器を参照して下さい。 )
  • Page 29 5. 本製品で Bluetooth 機器を充電できないのはなぜですか。 本製品は入力電流が 50mA より小さい機器 ( 一部の Bluetooth 機器 や GPS 機器 ) を充電できません。...
  • Page 30 保証 当社は全ての製品に対し、 ご購入日から ヶ月間の保証を致します。 お問い合わせ 当社の製品に関するお問い合わせやご意見は、 support@ianker.com までメールをいただくか、サポートセンター 03-4455-7823 までお電話にてお願い致します。当社サポート担当 者が、速やかにご対応申し上げます。 アフターサービスと保証のご提供に関して 当社は、Anker 公式ウェブサイト（http://www.ianker.com/）、 Amazon.co.jp・楽天市場における Anker 公式ショップ、または当 社が認める小売業者から購入された製品に対してのみ、アフターサ ービスと製品保証を提供しております。他の小売業者から購入され た製品の交換、返品、返金に関しましては 購入先へお問い合わせ 下さい。あらかじめご了承のほどお願い申し上げます。...
  • Page 31 à ses besoins de chargement spécifiques. Grâce à la technologie PowerIQ™ et les ports de chargement à la pointe de l’industrie d’Anker, vous profiterez d’une compatibilité maximale qui ne limitera pas votre vitesse de chargement.

  • Page 32: Spécifications Techniques

    Contenu du pack Batterie Externe Anker 2nd. Gén. Astro E7 ■ Accessoires ■ Guide d’Utilisation ■ Identification des éléments Voyants LED Bouton d’affichage pour le niveau d’énergie Ports de chargement USB ④ ① Port d’entrée Micro USB ⑤ Lampe LED ③...
  • Page 33 Comment recharger votre Astro E7 1. Branchez le câble micro USB sur le port d'entrée Micro USB de l'Astro 2. Insérez l’autre extrémité du câble USB sur (a) un adaptateur secteur branché sur une prise murale ou (b) le port USB d’un ordinateur actif. 3.
  • Page 34 Affichage des voyants LED pendant la recharge de l’Astro E7 Voyants LEDs : Capacité de la Affichage des LED chargement Batterie Clignotement du premier voyant < 25% Premier voyant allumé, 25% - 50% clignotement du second voyant Deux voyants allumés, 50% - 75% clignotement du troisième voyant Trois voyants allumés,...
  • Page 35 Vitesse de chargement selon les adaptateur secteur USB Courant en Sortie de l’Adaptateur Temps de Chargement 5V / 2A 12-14 heures 5V / 1.5A 17-19 heures 5V / 1A 26-28 heures 5V / 0.5A 51-54 heures Comment utiliser l’Astro E7 pour recharger d’autres appareils Branchez le câble d'alimentation USB sur l’un des ports de chargement.
  • Page 36 Affichage des voyants LED pendant la recharge d’autres appareils Voyants LEDs : Capacité Affichage des LED de la Batterie déchargement Quatres voyants allumés 100% - 75% Trois voyants allumés 75% - 50% Deux voyants allumés 50% - 25% Un voyant allumé 25% - 5% Clignotement du premier voyant 5% - 0%...

  • Page 37: Conseils D'utilisation

    Conseils d’utilisation 1. Afin de conserver la capacité au long-terme de la batterie, veuillez débrancher le câble d’alimentation une fois l’appareil complètement chargé. 2. Veuillez éloigner le produit de toute source de chaleur ou froid extrême, ainsi que de tout objet inflammable ou lieux humides. Évitez également de faire tomber, de heurter ou de lancer le produit.
  • Page 38 1. Quel port dois-je utiliser pour recharger mon appareil? Grâce à la technologie PowerIQ™, chaque port de chargement est capable de recharger n’importe quel appareil jusqu’à 3A – il n’est plus nécessaire de choisir lequel utiliser. 2. Puis-je utiliser l'Astro E7 pour recharger 3 appareils en même temps ? Oui.
  • Page 39 Déclaration Nous sommes à même de fournir un service après-vente uniquement ■ pour les achats effectués directement auprès de Anker. Si vous avez effectuez votre achat depuis un revendeur différent, veuillez le contacter pour toute demande d’échange ou de remboursement.
  • Page 40 1-800-988-7973 (U.S.) Mon-Fri 9:00-5:00 (PST) 069-9579-7960 (DE) Mon-Fri 6:00-11:00 03-4455-7823 ( 日本 ) Mon-Fri 9:00-17:00 www.ianker.com support@ianker.com...
