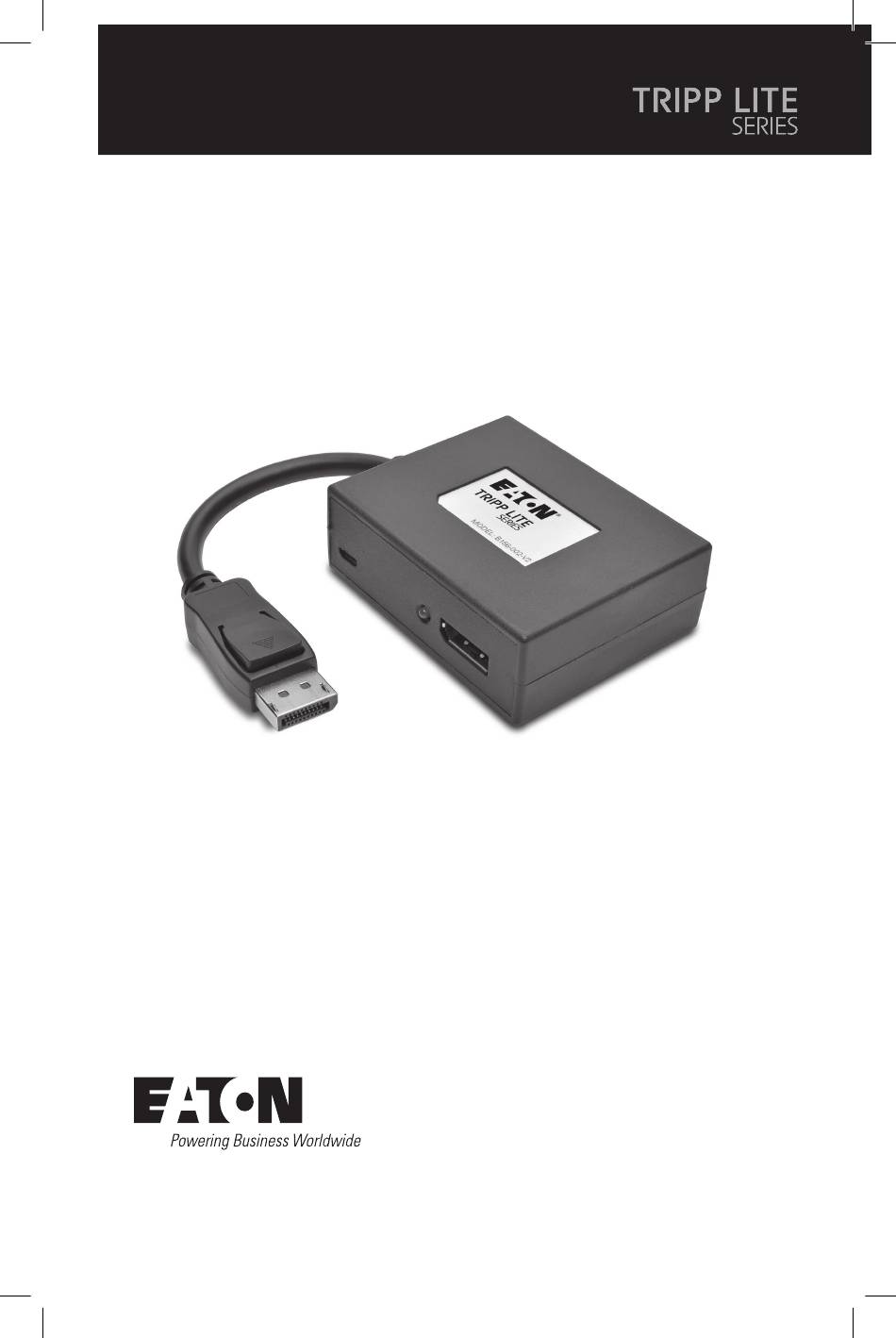

Owner's Manual
DisplayPort v1.4 Multi-Stream
Transport Hubs
Español 9
Français 18
Deutsch 27
Italiano 36
Models:
(DisplayPort Out)
B156-002-8K
B156-003-8K
(HDMI Out)
B156-002-H8K
B156-003-H8K
Purchased product
may differ from image.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE Series and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton TRIPP LITE Series

Summary of Contents for Eaton TRIPP LITE Series

  • Page 1 Owner’s Manual DisplayPort v1.4 Multi-Stream Models: Transport Hubs (DisplayPort Out) B156-002-8K B156-003-8K (HDMI Out) B156-002-H8K B156-003-H8K Purchased product may differ from image. Español 9 Français 18 Deutsch 27 Italiano 36...

  • Page 2: Product Features

    Product Features • Connect multiple monitors via the DisplayPort output on your computer to display the same image on each monitor, extend the desktop across monitors, or combine as one enlarged monitor in video wall mode. • DisplayPort v1.4 and Multi-Stream Transfer (MST) compliant. •...

  • Page 3: Package Contents

    System Requirements Mode (output for DisplayPort or HDMI) Display 1 Display 2 Display 3 Video Wall Mode 3840 x 6480@ 60 Hz 11520 x 2160@ 60 Hz Extended Desktop Mode 3840 x 2160 @ 60 Hz 3840x2160 3840x2160 @ 60 Hz @ 60 Hz Mirror Mode 3840x2160 @ 60 Hz...

  • Page 4: Installation Diagrams

    Installation 5. Turn on the power to the connected monitors, then power on the source. The orange port LEDs will illuminate to indicate a signal is being received and video will appear on the connected monitors. 6. Use your video card’s display settings screen to adjust how video is displayed on the connected monitors.
  • Page 5 Installation Diagrams B156-003-H8K Note: B156-002-H8K is identical to B156-003-H8K except it has only two outputs. Cable connections Up to 15 ft. (4.5 m) DisplayPort cable at 4K / 60 Hz Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K / 60 Hz Connected components DisplayPort source Monitor...

  • Page 6: Troubleshooting

    Troubleshooting If you are unable to get an acceptable image after following the installation instructions, try the troubleshooting tips below. 1. Is your equipment running the latest graphics driver? If not, download the latest graphics drivers for your equipment. The MST hub is backward compatible with most DisplayPort 1.1a equipment running current graphics drivers.

  • Page 7: Specifications

    Specifications Maximum Distance to Display 15 ft. (4.8 m) Maximum Supported Color Depth 12-bit Deep Color HDR Support HDMI Specification DisplayPort Specification Chroma Subsampling RGB, YCC444, YCC422, YCC420 HDCP 1.4 and 2.3 3D Video Support Audio 2-channel LPCM, AC3, DTS, Bit depth up to 24 bits, Sample rate up to 192 KHz Chipset IR or RS-232 Extension Support...

  • Page 8: Warranty

    (1) year from the date of initial purchase. Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton. com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 9 Manual del Propietario Hubs Multi-Stream Transport Modelos: DisplayPort v1.4 (Salida DisplayPort) B156-002-8K B156-003-8K (Salida HDMI) B156-002-H8K B156-003-H8K El producto comprado puede ser diferente al de la imagen. English 1 Français 18 Deutsch 27 Italiano 36...

  • Page 10: Características Del Producto

    Características del Producto • Conecte varios monitores a través de la salida DisplayPort de su computadora para mostrar la misma imagen en cada monitor, extender el escritorio a través de los monitores o combinarlo como un monitor ampliado en modo muro de video. •...

  • Page 11: Contenido Del Empaque

    Requisitos del Sistema Modo (salida para DisplayPort o HDMI) Pantalla 1 Pantalla 2 Pantalla 3 Modo Muro de video 3840 x 6480 a 60 Hz 11520 x 2160 a 60 Hz Modo Escritorio extendido 3840 x 2160 a 60 Hz 3840 x 2160 3840 x 2160 a 60 Hz...

  • Page 12: Instalación

    Instalación Notas: • Antes de la instalación, asegúrese de que su controlador gráfico esté actualizado instalando el último controlador disponible. El hub MST es compatible con versiones anteriores de equipos DisplayPort 1.1a funcionando con controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo de Clon/Espejo).
  • Page 13 Diagramas de Instalación B156-003-8K Nota: B156-002-8K es idéntico a B156-003-8K excepto que solo tiene dos salidas. Conexiones de cables Cable DisplayPort de hasta 4.5 [15 pies] a 4K/ 60 Hz Componentes conectados Fuente DisplayPort Monitor ENCENDIDO ENTRADA RESTAURAR SALIDA 1 SALIDA 2 SALIDA 3...
  • Page 14 Diagramas de Instalación B156-003-H8K Nota: B156-002-H8K es idéntico a B156-003-H8K excepto que solo tiene dos salidas. Conexiones de cables Cable DisplayPort de hasta 15 pies (4.5 m) a 4K/ 60 Hz Cable HDMI 2.0 de hasta 15 pies (4.5 m) a 4K/ 60 Hz Componentes conectados Fuente DisplayPort Monitor ENCENDIDO ENTRADA RESTAURAR SALIDA 1...

  • Page 15: Resolución De Problemas

    Resolución de problemas Si no consigue una imagen aceptable después de seguir las instrucciones de instalación, pruebe los consejos de resolución de problemas que aparecen a continuación. 1. ¿Su equipo está ejecutando el controlador gráfico más reciente? Si no es así, descargue los controladores gráficos más recientes para su equipo.

  • Page 16: Especificaciones

    Especificaciones Distancia máxima para visualización 4.8 m [15 pies] Profundidad de color máxima admitida Color verdadero de 12 bits Compatibilidad con HDR Sí Especificación HDMI Especificación DisplayPort Submuestreo Cromático RGB, YCC444, YCC422, YCC420 HDCP [High Definition Copy Protocol] 1.4 y 2.3 Compatibilidad con video 3D Sí...
  • Page 17 Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Eaton...
  • Page 18 Manuel d'utilisation Hub de transport multi-flux Modèles : DisplayPort v1.4 (Sortie DisplayPort) B156-002-8K B156-003-8K (Sortie HDMI) B156-002-H8K B156-003-H8K Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 27 Italiano 36...

  • Page 19: Caractéristiques Du Produit

    Caractéristiques du produit • Connectez plusieurs moniteurs via la sortie DisplayPort de votre ordinateur pour afficher la même image sur chaque moniteur, étendre le bureau sur les moniteurs ou les combiner en un seul moniteur agrandi en mode mur vidéo •...

  • Page 20: Contenu De L'emballage

    Configuration système requise Mode (sortie pour DisplayPort ou HDMI) Affichage 1 Affichage 2 Affichage 3 Mode mur d'images 3840 x 6480@ 60 Hz 11520 x 2160@ 60 Hz Mode bureau étendu 3840 x 2160 @ 60 Hz 3840x2160 3840x2160 @ 60 Hz @ 60 Hz Mode miroir 3840x2160 @ 60 Hz...

  • Page 21: Installation

    Installation Remarques : • Avant l'installation, assurez-vous que votre pilote graphique est à jour en installant le dernier pilote disponible. Le hub MST est rétrocompatible avec la plupart des équipements DisplayPort 1.1a utilisant les pilotes graphiques actuels. L'ensemble est limité aux capacités de l'équipement connecté (par exemple, vous pouvez être limité à l'affichage en mode Clone/Miroir uniquement). La compatibilité avec les cartes graphiques plus anciennes n'est pas garantie. • Assurez-vous que tous les appareils connectés sont hors tension avant de procéder à l'installation. 1. Connectez le câble intégré du hub à la sortie DisplayPort de l'ordinateur. 2. Connectez l'alimentation externe fournie au hub et branchez le à un protecteur de surtension, à une alimentation sans interruption (onduleur) ou à une unité de distribution d'énergie (PDU).
  • Page 22 Diagrammes d'installation B156-003-8K Note : B156-002-8K est identique à B156-003-8K si ce n'est qu'il n'a que deux sorties. Connexions des câbles Jusqu'à 4,5 m (15 pi.) de câble DisplayPort à 4K / 60 Hz Composants connectés source DisplayPort Moniteur ALIMENTATION ENTRÉE RÉINITIALISATION SORTIE 1 SORTIE 2 SORTIE 3...
  • Page 23 Diagrammes d'installation B156-003-H8K Note : B156-002-H8K est identique à B156-003-H8K si ce n'est qu'il n'a que deux sorties. Connexions des câbles Jusqu'à 4,5 m (15 pi.) de câble DisplayPort à 4K / 60 Hz Jusqu'à 4,5 m (15 pi.) de câble HDMI 2.0 à 4K/60 Hz Composants connectés Source DisplayPort Moniteur ALIMENTATION ENTRÉE RÉINITIALISATION SORTIE 1 SORTIE 3 SORTIE 2...

  • Page 24: Dépannage

    Dépannage Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage ci-dessous. 1. Votre équipement utilise-t-il le dernier pilote graphique ? Si ce n'est pas le cas, téléchargez les derniers pilotes graphiques pour votre équipement. Le hub MST est rétrocompatible avec la plupart des équipements DisplayPort 1.1a utilisant les pilotes graphiques actuels.

  • Page 25: Caractéristiques

    Caractéristiques Distance maximale de l'écran 4,5 m (15 pi.) Profondeur de couleur maximale prise en Couleur profonde 12 bits charge Prise en charge HDR Caractéristiques HDMI Caractéristiques Displayport Sous-échantillonnage chromatique RGB, YCC444, YCC422, YCC420 HDCP 1.4 et 2.3 Prise en charge de la vidéo 3D Audio LPCM à...

  • Page 26: Garantie

    Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis. Eaton...
  • Page 27 Betriebsanleitung DisplayPort v1.4 Multi-Stream Modelle: Transport Hubs (DisplayPort-Ausgang) B156-002-8Kl B156-003-8Kl (HDMI-Ausgang) B156-002-H8Kl B156-003-H8Kl Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 9 Français 18 Italiano 36...
  • Page 28 Produktmerkmale • Schließen Sie mehrere Monitore über den DisplayPort-Ausgang Ihres Computer an, um das gleiche Bild auf jedem Monitor anzuzeigen, den Desktop über mehrere Monitore zu erweitern oder als einen vergrößerten Monitor im Videowandmodus zu kombinieren. • DisplayPort v1.4 und Multi-Stream Transfer (MST) konform. •...

  • Page 29: Optionales Zubehör

    Systemanforderungen Modus (Ausgang für DisplayPort oder HDMI) Anzeige 1 Display 2 Anzeige 3 Videowandmodus 3840 x 6480 bei 60 Hz 11520 x 2160 bei 60 Hz Erweiterter Desktop-Modus 3840 x 2160 bei 60 Hz 3840x2160 3840x2160 bei 60 Hz bei 60 Hz Spiegelmodus 3840x2160 bei 60 Hz 3840x2160...
  • Page 30 Installation Anmerkungen: • Vergewissern Sie sich vor der Installation, dass Ihr Grafiktreiber auf dem neuesten Stand ist, indem Sie den neuesten verfügbaren Treiber installieren. Der MST-Hub ist mit den meisten DisplayPort 1.1a-Geräten mit aktuellen Grafiktreibern abwärtskompatibel. Der Funktionsumfang ist auf die Fähigkeiten des angeschlossenen Geräts beschränkt (z.
  • Page 31 Installationsdiagramme B156-003-8Kl Hinweis: B156-002-8K ist identisch mit B156-003-8K, hat aber nur zwei Ausgänge. Kabelverbindungen Bis zu 4,5 m (15 ft.) DisplayPort-Kabel bei 4K / 60 Hz Verbundene Komponenten DisplayPort-Quelle Monitor LEISTUNG EINGANG ZURÜCKSETZEN AUSGANG 1 AUSGANG 2 AUSGANG 3...
  • Page 32 Installationsdiagramme B156-003-H8Kl Hinweis: B156-002-H8K ist identisch mit B156-003-H8K, hat aber nur zwei Ausgänge. Kabelverbindungen Bis zu 4,5 m (15 ft.) DisplayPort-Kabel bei 4K / 60 Hz Bis zu 4,5 m (15 ft.) HDMI 2.0 Kabel bei 4K / 60 Hz Verbundene Komponenten DisplayPort-Quelle Monitor...

  • Page 33: Fehlerbehebung

    Fehlerbehebung Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie die folgenden Tipps zur Fehlerbehebung. 1. Ist Ihr Gerät mit dem neuesten Grafiktreiber ausgestattet? Falls nicht, laden Sie die neuesten Grafiktreiber für Ihr Gerät herunter. Der MST-Hub ist mit den meisten DisplayPort 1.1a-Geräten mit aktuellen Grafiktreibern abwärtskompatibel.

  • Page 34: Technische Daten

    Technische Daten Maximale Entfernung zum Display 15 ft. (4,8 m) Maximal unterstützte Farbtiefe 12-bit Deep Color HDR-Unterstützung HDMI-Spezifikation 2,0. DisplayPort-Spezifikation 1,4. Chroma-Subsampling RGB, YCC444, YCC422, YCC420 HDCP 1,4 und 2,3 3D-Video-Unterstützung Audio 2-Kanal LPCM, AC3, DTS, Bittiefe bis zu 24 Bit, Abtastrate bis zu 192 KHz Chipsatz Unterstützung von IR- oder RS-232-...
  • Page 35 SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes. Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Eaton 1000 Eaton Boulevard...
  • Page 36 Manuale d'uso Hub di trasporto multistrato Modelli: DisplayPort v1.4 (Uscita DisplayPort) B156-002-8K B156-003-8K (Uscita HDMI) B156-002-H8K B156-003-H8K Il prodotto acquistato potrebbe differire dall’immagine. English 1 Español 9 Français 18 Deutsch 27...

  • Page 37: Caratteristiche Del Prodotto

    Caratteristiche del prodotto • Collegare i monitor multipli tramite l'uscita DisplayPort del computer per visualizzare la stessa immagine su ciascun monitor, estendere il desktop tra i monitor o combinarli in un unico monitor ingrandito in modalità videowall. • Conforme a DisplayPort v1.4 e Multi-Stream Transfer (MST). •...

  • Page 38: Contenuto Della Confezione

    Requisiti di sistema Modalità (uscita per DisplayPort o HDMI) Display 1 Display 2 Display 3 Modalità videowall 3840 x 6480 a 60 Hz 11520 x 2160 a 60 Hz Modalità Desktop esteso 3840 x 2160 a 60 Hz 3840x2160 3840x2160 a 60 Hz a 60 Hz Modalità...

  • Page 39: Installazione

    Installazione Note: • Prima dell'installazione, assicurarsi che il driver grafico sia aggiornato installando l'ultimo driver disponibile. L'hub MST è retrocompatibile con la maggior parte delle apparecchiature DisplayPort 1.1a con gli attuali driver grafici. La funzionalità è limitata alle capacità dell'apparecchiatura collegata (ad esempio potrebbe essere limitata alla visualizzazione solo in modalità...

  • Page 40: Schemi Di Installazione

    Schemi di installazione B156-003-8K Nota: il B156-002-8K è identico al B156-003-8K, ma ha solo due uscite. Collegamenti dei cavi Cavo DisplayPort 4K/60 Hz fino a 4,5 m (15 piedi) Componenti collegati Fonte DisplayPort Monitor ACCENSIONE INGRESSO RESET Uscita 1 Uscita 2 Uscita 3...
  • Page 41 Schemi di installazione B156-003-H8K Nota: il B156-002-H8K è identico al B156-003-H8K, ma ha solo due uscite. Collegamenti dei cavi Cavo DisplayPort 4K/60 Hz fino a 4,5 m (15 piedi) Cavo HDMI 4K/60 Hz fino a 4,5 m (15 piedi) Componenti collegati Fonte DisplayPort Monitor ACCENSIONE...

  • Page 42: Risoluzione Dei Problemi

    Risoluzione dei problemi Se non si riesce a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provare a seguire i suggerimenti per la risoluzione dei problemi. 1. L'apparecchiatura utilizza il driver grafico più recente? In caso contrario, scaricare i driver grafici più...
  • Page 43 Specifiche Distanza massima dal display 4,8 m (15 piedi) Profondità di colore massima supportata Deep color a 12 bit Supporto HDR Sì Specifiche HDMI Specifiche DisplayPort Sottocampionamento del croma RGB, YCC444, YCC422, YCC420 HDCP 1.4 e 2.3 Supporto video 3D Sì...

  • Page 44: Garanzia

    Eaton persegue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
