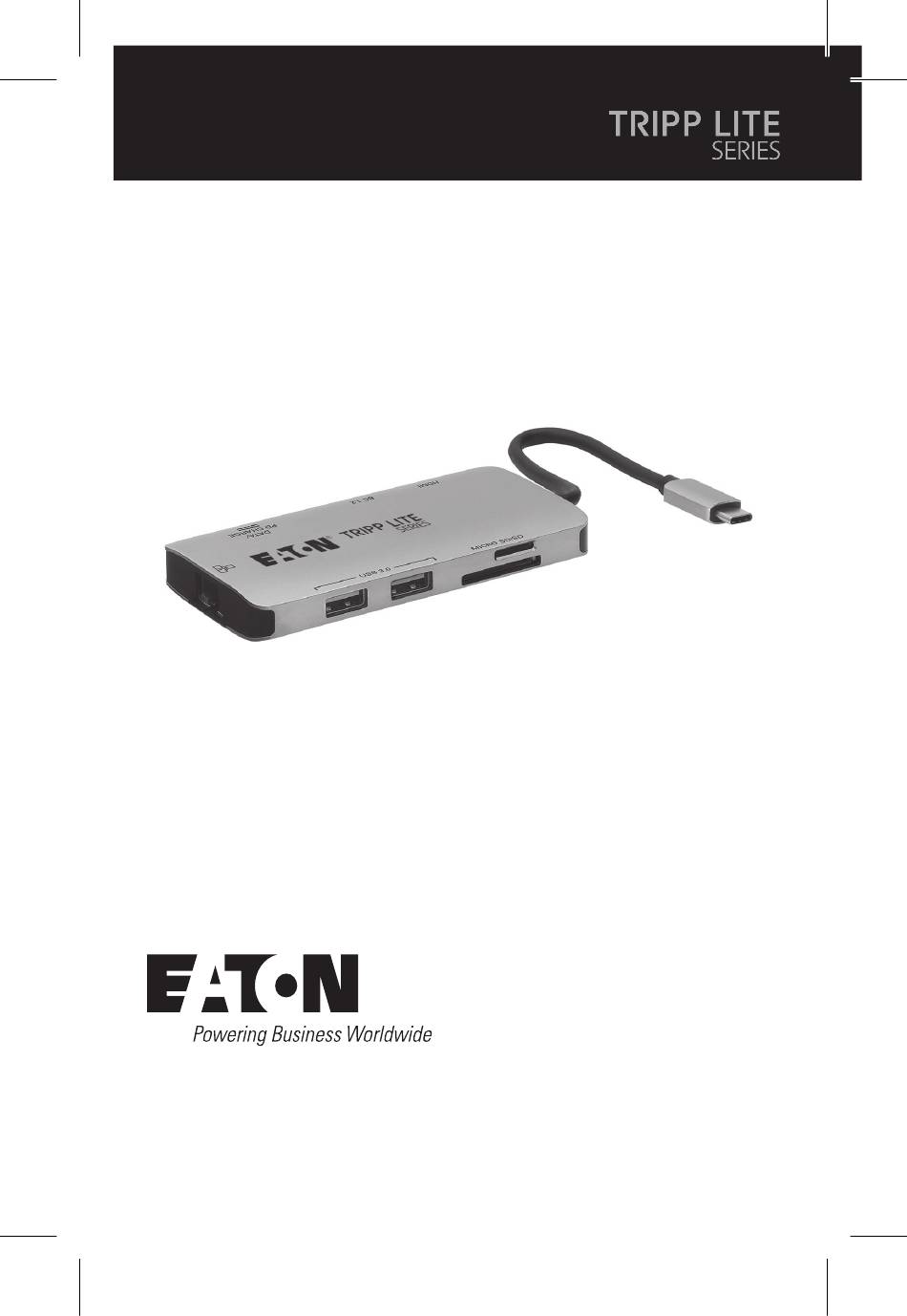

Owner's Manual
USB-C Portable Docking Station
Español 12
Français 22
Deutsch 32
Italiano 42
Models:
U442-DOCK5-GY
USB Type-C
USB-C
are registered
®
trademarks of USB
Implementers Forum.
Purchased product
may differ from image.
and
®
1

Advertisement

loading

Related Manuals for Eaton TRIPP LITE Series

Summary of Contents for Eaton TRIPP LITE Series

  • Page 1 Owner’s Manual USB-C Portable Docking Station Models: U442-DOCK5-GY USB Type-C ® USB-C are registered ® trademarks of USB Implementers Forum. Purchased product may differ from image. Español 12 Français 22 Deutsch 32 Italiano 42...
  • Page 2 Product Features • Supports DisplayPort Alternate Mode for connecting an HDMI monitor via USB-C or Thunderbolt 3 port ™ • Supports connection of DVI monitor via HDMI to DVI adapter (see Optional Accessories for more information) • HDMI port supports 4096 x 2160 30 Hz 4:4:4 video resolutions •...
  • Page 3 Product Features • Supports PD 3.0 Fast Role Swap to maintain data and power connection upon removal of charging power • Automatically resumes operation from hibernation and suspend mode • IEEE 802.3az (Energy Efficient Ethernet) compliant • Supports full-duplex and half-duplex operations • Supports Wake-On LAN • Compact design fits easily into your laptop bag •...
  • Page 4 Package Includes • U442-DOCK5-GY • Owner’s Manual Optional Accessories • N201-Series Cat6 Gigabit Snagless Patch Cables • P566-Series HDMI to DVI Adapter Cables • P568-Series High-Speed HDMI Cables • U322-Series USB 3.2 A/B Device Cables • U326-Series USB 3.2 Micro-B Device Cables •...
  • Page 5 Product Overview Side 1 Side 2 Rear 1 USB-A 3.2 Ports (Female) – Connect up to 2 USB peripherals/devices for charging or data transfer. 2 Micro SD Memory Card Slot – Connects a Micro SD Memory Card. 3 SD/MMC Memory Card Slot – Connects an SD/MMC Memory Card.
  • Page 6 Product Overview 6 USB-C Charging and Data Port (Female) – Connects your device to a USB-C PD charger for charging or data transfer. 7 RJ45 Port (Female) – Connects to a 10/100/1000 Mbps network. Installation Note: • When the USB-C port is connected to a power source, 15W of power is dedicated to the docking station and other devices.
  • Page 7 Installation 1. Connect the dock’s USB Type-C connector to the USB-C or Thunderbolt 3 port on your laptop, tablet or other device. 2. Using an HDMI cable (such as P568-Series High- Speed HDMI cables), connect the dock’s HDMI port to the HDMI port on a monitor. 3.
  • Page 8 Specifications Connectors-Input USB-C (Male) Connectors-Output USB-A (x3) USB 3.2 A (Female) USB PD Charging and USB-C (Female) Data 10/100/1000 Ethernet RJ45 (Female) HDMI HDMI (Female) Memory Card Slots Micro SD and SD/MMC Environmental Operating 32°F to 113°F Temperature (0°C to 45°C) Operating Humidity 10% to 85% RH, Non-Condensing...
  • Page 9 Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite. Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 10 • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment.
  • Page 11 Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for- one, like-for-like basis (this varies depending on the country) •...
  • Page 12 Manual del Propietario Estación de Conexión Portátil Modelo: USB C U442-DOCK5-GY USB Tipo C y USB C son marcas comerciales registradas del USB Implementers Forum El producto comprado puede diferir de la imagen. English 1 Français 22 Deutsch 32 Italiano 42...
  • Page 13 Características del Producto • Soporta DisplayPort de Modo Alterno para conectar un monitor HDMI mediante un puerto USB C o Thunderbolt 3 ™ • Soporta la conexión de un monitor DVI mediante adaptador HDMI a DVI (Vea Accesories Opcionales para información adicional) •...
  • Page 14 Características del Producto • Permite Intercambio Rápido de Roles [FRS] PD 3.0 para mantener la conexión de datos y energía una vez retirada la energía de carga • Restablece automáticamente la operación desde el modo de hibernación y suspensión • Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía) •...
  • Page 15 El Paquete Incluye • U442-DOCK5-GY • Manual del Propietario Accesorios Opcionales • Cables Patch Snagless Cat6 Gigabit Serie N201 • Cables Adaptadores de HDMI a DVI de la Serie P566 • Cables HDMI de Alta Velocidad de la Serie P568 •...
  • Page 16 Vista General del Producto Lado 1 Lado 2 Atrás 1 Puertos USB A 3.2 (Hembra) – Conecte hasta 2 periféricos o dispositivos para carga o transferencia de datos USB. 2 Ranura para Tarjeta de Memoria Micro SD – Conecta una Tarjeta de Memoria Micro SD. 3 Ranura para Tarjeta de Memoria SD / MMC –...
  • Page 17 Vista General del Producto 6 Puerto USB C para Carga y Datos (Hembra) – Conecta su dispositivo a un cargador USB C PD para cargar o transferencia de datos. 7 Puerto RJ45 (Hembra) - Se conecta a una red 10Mbps / 100Mbps /1000Mbps. Instalación Nota: •...
  • Page 18 Instalación 1. Conecte el conector USB Tipo C de la estación de conexión al puerto USB C o Thunderbolt 3 en su laptop, tableta u otro dispositivo. 2. Usando un cable HDMI (como los cables HDMI de alta velocidad de la serie P568), conecte el puerto HDMI de la estación de conexión al puerto HDMI en un monitor.
  • Page 19 Especificaciones Conectores-Entrada USB C (Macho) Conectores-Salida USB A (x3) USB 3.2 A (Hembra) Carga PD y USB C (Hembra) Transferencia de Datos Ethernet 10Mbps / RJ45 (Hembra) 100Mbps / 1000Mbps HDMI HDMI (Hembra) Ranuras para Tarjeta Micro SD y SD / MMC de Memoria Ambiental Temperatura de...
  • Page 20 (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product- returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
  • Page 21 No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Eaton 1000 Eaton Boulevard 933958...
  • Page 22 Manuel d'utilisation Station d'accueil portable USB-C Modèles : U442-DOCK5-GY USB Type-C et USB-C ® ® sont des marques déposées de USB Implementers Forum. Le produit acheté peut différer de l'image. English 1 Español 12 Deutsch 32 Italiano 42...
  • Page 23 Caractéristiques du produit • Prise en charge du mode alternatif DisplayPort pour connecter un moniteur HDMI via le port USB-C ou Thunderbolt ™ • Prise en charge de la connexion d'un moniteur DVI via un adaptateur HDMI vers DVI (voir Accessoires en option pour plus d'informations) •...
  • Page 24 Caractéristiques du produit • Prise en charge du changement rapide des rôles PD 3.0 pour maintenir la connexion des données et de l'alimentation en cas de coupure de l'alimentation de charge • Reprise automatique des opérations en mode hibernation et en mode veille •...
  • Page 25 Contenu de l'emballage • U442-DOCK5-GY • Manuel d'utilisation Accessoires en option • Câbles de brassage anti-coupure Gigabit Cat6 série N201 • Câbles adaptateurs HDMI vers DVI série P566 • Câbles HDMI haute vitesse série P568 • Câbles pour périphériques USB 3.2 A/B série U322 •...
  • Page 26 Vue d'ensemble du produit Côté 1 Côté 2 Arrière 1 Ports USB-A 3.2 (femelle) – Connectez jusqu'à 2 périphériques USB pour la recharge ou le transfert de données. 2 Emplacement pour carte mémoire Micro SD – Permet de connecter une carte mémoire Micro SD. 3 Emplacement pour carte mémoire SD/MMC –...
  • Page 27 Vue d'ensemble du produit 6 Port de charge et de données USB-C (femelle) – Permet de connecter votre appareil à un chargeur PD USB-C pour la charge ou le transfert de données. 7 Port RJ45 (femelle) – Permet de se connecter à un réseau 10/100/1 000 Mbit/s.
  • Page 28 Installation 1. Connectez le connecteur USB Type-C de la station d'accueil au port USB-C ou Thunderbolt 3 de votre ordinateur portable, tablette ou autre appareil. 2. À l'aide d'un câble HDMI (tel que les câbles HDMI haute vitesse série P568), connectez le port HDMI de la station d'accueil au port HDMI d'un moniteur.
  • Page 29 Caractéristiques Connecteurs – Entrée USB-C (mâle) Connecteurs – Sortie USB-A (3) USB 3.2 A (femelle) Chargement et USB-C (femelle) transmission de données par USB PD Ethernet 10/100/1 000 RJ45 (femelle) HDMI HDMI (femelle) Emplacements pour Micro SD et SD/MMC cartes mémoire Environnement Température de 0 °C à...
  • Page 30 à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à...
  • Page 31 électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à : • Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à...
  • Page 32 Benutzerhandbuch Tragbare USB-C-Dockingstation Modelle: U442-DOCK5-GYl USB Type-C und USB- ® sind eingetragene ® Marken des USB Implementers Forum. Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 12 Français 22 Italiano 42...
  • Page 33 Produktmerkmale • Unterstützt den DisplayPort Alternate Mode zum Anschluss eines HDMI-Monitors über den USB-C- oder Thunderbolt 3-Anschluss ™ • Unterstützt den Anschluss eines DVI-Monitors über einen HDMI-zu-DVI-Adapter (weitere Informationen finden Sie unter Optionales Zubehör). • Der HDMI-Anschluss unterstützt Videoauflösungen von 4096 x 2160 30 Hz 4:4:4 •...
  • Page 34 Produktmerkmale • Unterstützt PD 3.0 Fast Role Swap, um die Daten- und Stromverbindung aufrechtzuerhalten, wenn der Ladestrom entfernt wird • Nimmt den Betrieb automatisch aus dem Ruhezustand und dem Suspend-Modus wieder auf • IEEE 802.3az (Energieeffizient Ethernet) konform • Unterstützt Vollduplex- und Halbduplex-Betrieb •...
  • Page 35 Im Paket enthalten • U442-DOCK5-GYl • Betriebsanleitung Optionales Zubehör • Tragbare USB-C-Dockingstation mit hakenlosem Cat6-Gigabit-Patch-Kabel der N201-Serie • HDMI-zu-DVI-Adapterkabel der P566-Serie • Hochgeschwindigkeits-HDMI-Kabel der P568-Serie • USB 3.2 A/B-Gerätekabel der U322-Serie • USB 3.2 Micro-B-Gerätekabel der U326-Serie • U420-XXX-5A USB-C-Kabel...
  • Page 36 Produktübersicht Seite 1 Seite 2 Hinten! 1 USB-A 3.2-Anschlüsse (Buchse) – Schließen Sie bis zu 2 USB-Peripheriegeräte/-Geräte zum Laden oder zur Datenübertragung an. 2 Micro-SD-Speicherkartensteckplatz – Anschluss einer Micro-SD-Speicherkarte. 3 SD/MMC-Speicherkartensteckplatz – Anschluss einer SD/MMC-Speicherkarte. 4 HDMI-Anschluss (Buchse) – Zum Anschluss eines HDMI-Monitors.
  • Page 37 Produkt Überblick 6 USB-C Lade- und Datenanschluss (Buchse) – Verbindet Ihr Gerät mit einem USB-C PD-Ladegerät zum Laden oder zur Datenübertragung. 7 RJ45-Anschluss (Buchse) – Zum Anschluss an ein 10/100/1000-Mbit/s-Netzwerk. Installation Hinweis: • Wenn der USB-C-Anschluss mit einer Quelle verbunden ist, werden 15W Strom für die Dockingstation und andere Geräte bereitgestellt.
  • Page 38 Installation 1. Verbinden Sie den USB Type-C Anschluss des Docks mit dem USB-C- oder Thunderbolt 3-Anschluss Ihres Laptops, Tablets oder sonstigen Gerätes. 2. Verbinden Sie den HDMI-Anschluss des Docks über ein HDMI-Kabel (z. B. P568-Series High- Speed HDMI-Kabel) mit dem HDMI-Anschluss eines Monitors.
  • Page 39 Technische Daten *Anschlüsse - Eingang USB-C (Stecker) Anschlüsse – Ausgang * USB-A (3x) USB 3.2 A (Buchse) USB PD-Aufladung und USB-C (Buchse) Daten 10/100/1000 Ethernet * RJ45 (Buchse) HDMI HDMI (Buchse) Steckplätze für Micro SD und SD/MMC Speicherkarten Umgebungsinformationen Betriebstemperatur 0 °C bis 45 °C Luftfeuchtigkeit bei 10 % bis 85 % relative Betrieb...
  • Page 40 (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise...
  • Page 41 Unternehmen der Kreislaufwirtschaft (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •...
  • Page 42 Manuale d'uso Docking station portatile USB-C Modelli: U442-DOCK5-GY USB Type-C e USB-C ® ® sono marchi registrati di USB Implementers Forum. Il prodotto acquistato può differire dall'immagine. English 1 Español 12 Français 22 Deutsch 32...
  • Page 43 Caratteristiche del prodotto • Supporta DisplayPort Alternate Mode per collegare un monitor HDMI tramite porta USB-C o Thunderbolt ™ • Supporta il collegamento di un monitor DVI tramite un adattatore da HDMI a DVI (vedere Accessori Opzionali per maggiori informazioni). •...
  • Page 44 Caratteristiche del prodotto • Supporta PD 3.0 Fast Role Swap per mantenere la connessione dati e alimentazione quando viene rimossa l'alimentazione di carica • Riprende automaticamente il funzionamento dalla modalità di ibernazione e sospensione • Conforme a IEEE 802.3az (efficienza energetica Ethernet) •...
  • Page 45 Il pacchetto include • U442-DOCK5-GY • Manuale utente Accessori opzionali • Cavi patch antigroviglio Cat6 serie N201 • Cavi adattatori da HDMI a DVI serie P566 • Cavi HDMI ad alta velocità serie P568 • Cavi per dispositivi USB 3.2 A/B serie U322 •...
  • Page 46 Panoramica del prodotto Lato 1 Lato 2 Posteriore 1 Porte USB-A 3.2 (femmina) - Consente di collegare fino a 2 periferiche/dispositivi USB per la ricarica o il trasferimento di dati 2 Micro SD Memory Card Slot - Collega una scheda di memoria Micro SD. 3 SD/MMC Memory Card Slot - Collega una scheda di memoria SD/MMC.
  • Page 47 Panoramica del prodotto 6 Porta dati e ricarica USB-C (femmina) – Collega il dispositivo a un caricabatterie USB-C PD per la ricarica o il trasferimento dati. 7 Porta RJ45 (femmina) - Si collega a una rete da 10/100/1000 Mbps. Installazione Nota: •...
  • Page 48 Installazione 1. Colleghi il connettore USB Type-C del dock alla porta USB-C o Thunderbolt 3 delcomputer portatile, tablet o altro dispositivo. 2. Utilizzando un cavo HDMI (come i cavi HDMI High- Speed di P568-Series), colleghi la porta HDMI del dock alla porta HDMI di un monitor. 3.
  • Page 49 Specifiche Connettori-Ingresso USB-C (maschio) Connettori-uscita USB-A (x3) USB 3.2 A (femmina) Carica e dati USB PD USB-C (femmina) Ethernet 10/100/1000 RJ45 (Female) HDMI HDMI (femmina) Slot per schede di Micro SD e SD/MMC memoria Ambientale Temperatura di esercizio Da 32 °F a 113 °F Da (0 °C a 45 °C) Umidità...
  • Page 50 è limitato alla riparazione o alla sostituzione (a nostra esclusiva discrezione) di qualsiasi prodotto che presenti tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica ad apparecchiature state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
  • Page 51 Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
  • Page 52 Eaton 1000 Eaton Boulevard 933958 Cleveland, OH 44122 Stati Uniti Eaton.com © 2023 Eaton Eaton è un marchio Tutti i diritti riservati registrato. Pubblicazione n. 23-08-349 / Tutti i marchi sono di 93-3958_RevB proprietà dei rispettivi Settembre 2023 titolari.
