Mosmatic FL-AEG-RGP Assembly Instructions

FL-AEG-RGP
No. 78.917
Montageanleitung
( Diese Anleitung gilt für das Basismodel sowie für
daraus entstehende Versionen)

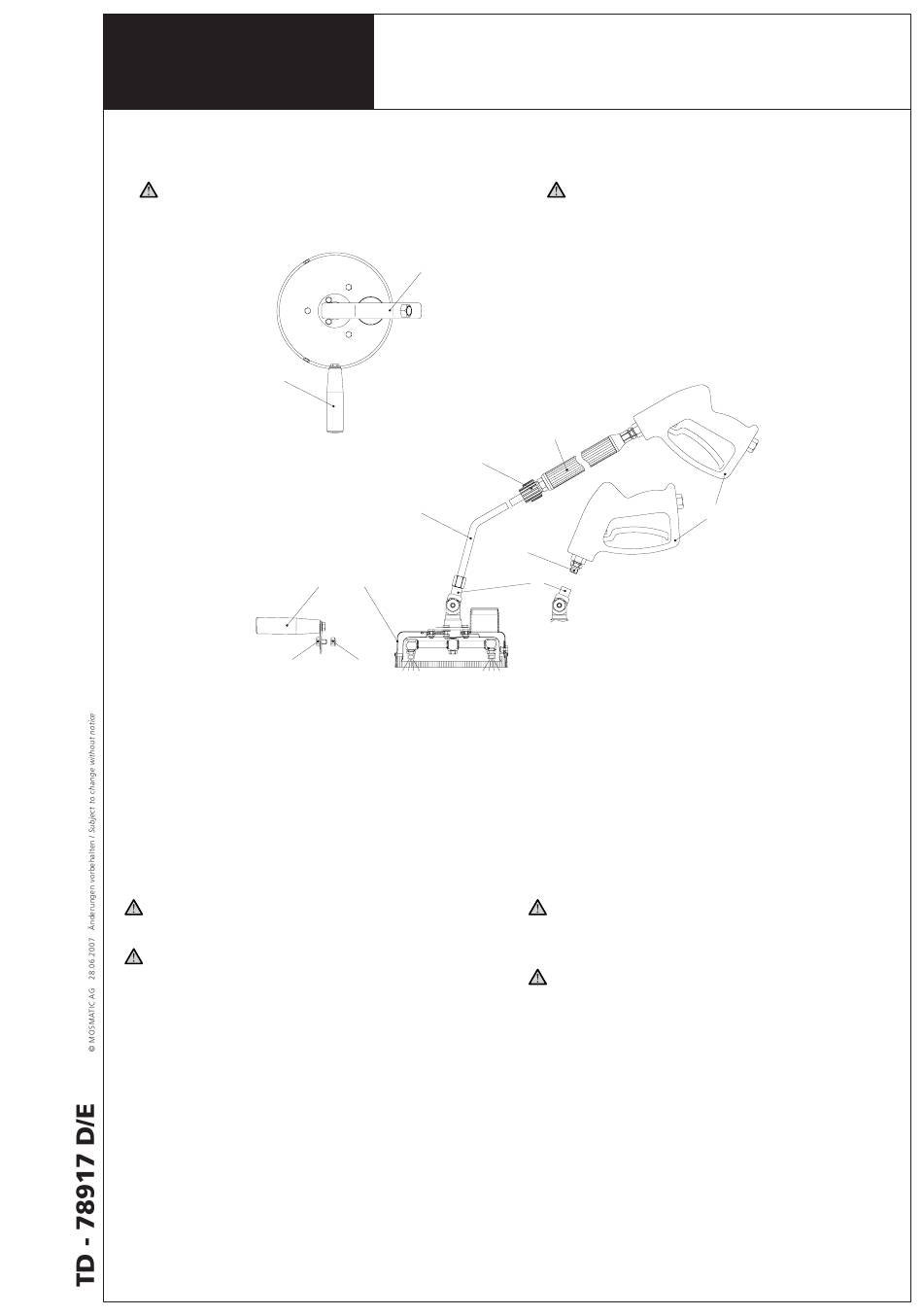

Draufsicht
Top view
g
h
Standard-Version
1. Die Lanze (a) mit der Quick-Verschraubung (b) verschrauben.
Standard-Version kurz
1. Für die kurze Version ,die HD-Pistole (c) von der Lanze (a)
abschrauben.
2. Die Verlängerung (d) inkl. Lanze (a) vom Knick-Drehgelenk (e)
abschrauben.
3. Die HD-Pistole (c) mittels der vormontierten Verschraubung (f) an
das Knick-Drehgelenk (e) verschrauben.
4. Den Handgriff (g) mittels Schraube (h) und Sicherungsmutter (i) an
das Gehäuse (j) befestigen.
Hinweis: Die HD-Pistole (c) sollte ca. 90° zum Handgriff (g) montiert
werden (siehe Draufsicht).
Für Ihre Sicherheit
- Alle Anleitungen sind vor erster Inbetriebnahme zu lesen. Das Gerät
ist auf ordnungsgemässen Zustand und Betriebssicherheit zu
prüfen.
- Alle Produkte die mit Hochdruck betrieben werden, dürfen nicht
ungeschützt verwendet werden.
- Bei Düsenwechsel sowie vor Wartungs- und
Instandsetzungsarbeiten die Wasserzufuhr absperren, das System
abschalten und gegen unbeabsichtigtes Einschalten sichern
- Nach dem Abschalten des Systems läuft der Kreiselarm für kurze
Zeit nach. Beim Anfassen des Kreiselarmes besteht
Verletzungsgefahr.
- Es gelten die Sicherheitsrichtlinien (Unfallverhütungsvorschriften)
des Herstellers von Hochdruckgeräten.
- Die Düsenbefestigung erfolgt laut Angaben des Düsen-Herstellers.
- Das Gerät nicht über Gegenstände oder unebene Flächen führen.
- Das Gerät während der Benutzung nicht anheben.
- Bei einer Unwucht oder Krümmung des Kreiselarmes darf das Gerät
nicht benutzt werden, da dadurch das Drehgelenk beschädigt wird.
- An den Geräten dürfen keine Veränderungen vorgenommen
werden.
Flächenreiniger mit Absaugsystem
Surface Cleaner with Air Recovery System
ø 200
c
b
d
g j
i
Assembly instructions
( This instruction is valid for the base model as well as for
the resulting versions)
Standard-Version
Standard-Version
a
f
e
Standard-Version kurz
Standard-Version short
Standard-Version
1. Install the lance (a) to the quick-connect (b).
Standard-Version short
1. To use the short version, detach the HP-gun (c) from
the lance (a).
2. Detach the extension piece (d) including lance (a) from the
toggle swivel (e).
3. Install the HP-gun (c) with the preinstalled adaptor (f) to the
toggle swivel (e).
4. Use screw (h) and safety nut (i) to install the handle (g) to the
housing (j).
Note: Install the HP-gun (c) in a 90° angle to the handle (g)
(see top view).
For your own safety
- Read all instructions before the initial operation. Check their
proper condition and that they operate safely.
- Always use protection gear when using products connected to
high pressure.
- Before any maintenance or nozzle-change, turn off the high
pressure water supply, e.g.: turn off and secure the power
switch.
- After turning off the system, allow all self propelled equipment
to come to a complete stop before handling.
- Safety regulations and guidelines (Accident Prevention Rules)
from the manufacturer of your high pressure cleaner are
applicable.
- Nozzle installation according to nozzle manufacturer.
- Do not move the unit over objects or uneven surfaces.
- Do not lift up the unit while operating.
- Do not run the unit if spray-arm is out of balance or bent,
damage to the swivel will result.
- No modifications to the unit are permitted.
c
