FL-ABB 200
No. 78.235
FL-ABK 200
No. 78.236

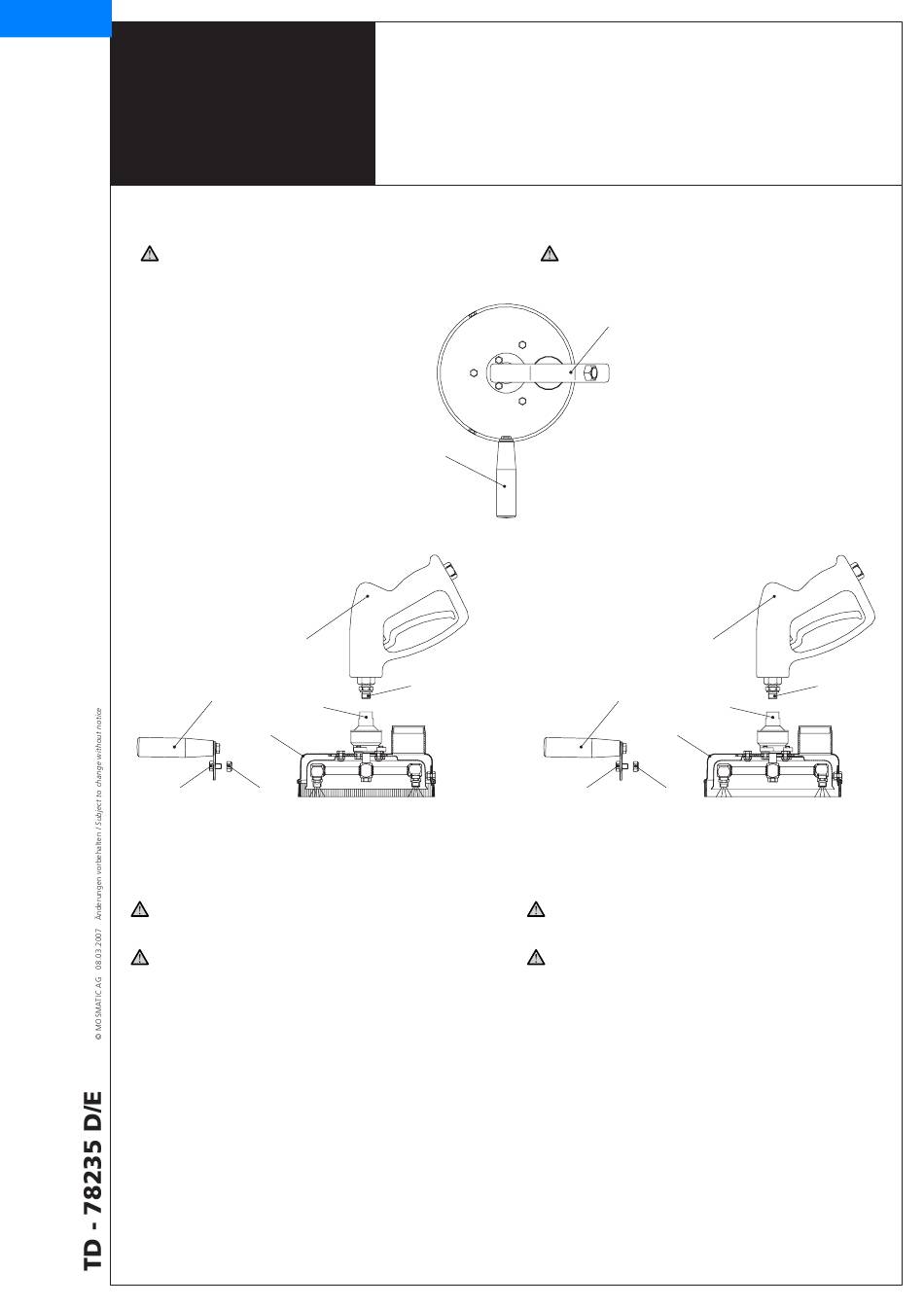

Montageanleitung
( Diese Anleitung gilt für das Basismodel sowie für
daraus entstehende Versionen)
e
1. Die HD-Pistole (a) mittels der vormontierten Verschraubung (b) am
Drehgelenk (c) anschliessen.
2. Den Handgriff (d) mittels Schraube (e) und Sicherungsmutter (f) an
das Gehäuse (g) befestigen.
Hinweis: Die HD-Pistole (a) sollte ca. 90° zum Handgriff (d)
montiert werden (siehe Draufsicht).
Für Ihre Sicherheit
- Alle Anleitungen sind vor erster Inbetriebnahme zu lesen. Das Gerät
ist auf ordnungsgemässen Zustand und Betriebssicherheit zu
prüfen.
- Alle Produkte die mit Hochdruck betrieben werden, dürfen nicht
ungeschützt verwendet werden.
- Bei Düsenwechsel sowie vor Wartungs- und
Instandsetzungsarbeiten die Wasserzufuhr absperren, das System
abschalten und gegen unbeabsichtigtes Einschalten sichern
- Nach dem Abschalten des Systems läuft der Kreiselarm für kurze
Zeit nach. Beim Anfassen des Kreiselarmes besteht
Verletzungsgefahr.
- Es gelten die Sicherheitsrichtlinien (Unfallverhütungsvorschriften)
des Herstellers von Hochdruckgeräten.
- Die Düsenbefestigung erfolgt laut Angaben des Düsen-Herstellers.
- Das Gerät nicht über Gegenstände oder unebene Flächen führen.
- Das Gerät während der Benutzung nicht anheben.
- Bei einer Unwucht oder Krümmung des Kreiselarmes darf das Gerät
nicht benutzt werden, da dadurch das Drehgelenk beschädigt wird.
- An den Geräten dürfen keine Veränderungen vorgenommen
werden.
FL-ABB 200
a
d
c
g
f

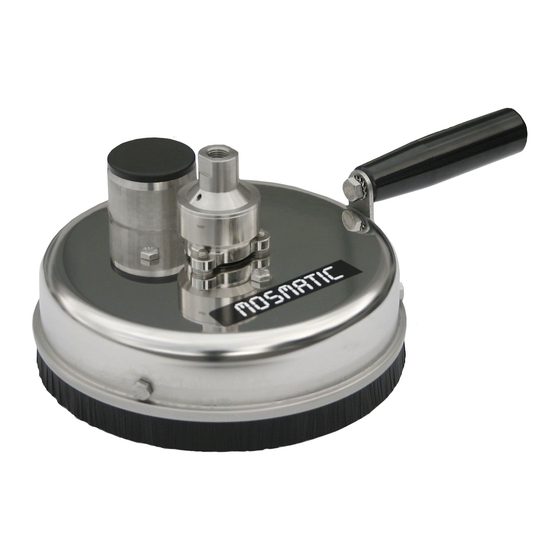

Flächenreiniger mit Absaugsystem
Surface Cleaner with Air Recovery System
Assembly instructions
( This instruction is valid for the base model as well as for
the resulting versions)
Draufsicht
Top view
d
b
1. Install the HP-gun (a) with the preinstalled adaptor (b)
to the swivel (c).
2. Use screw (e) and safety nut (f) to install the handle (d) to the
housing (g).
Note: Install the HP-gun (a) in a 90° angle to the handle (d)
(see top view).
For your own safety
- Read all instructions before the initial operation. Check their
proper condition and that they operate safely.
- Always use protection gear when using products connected to
high pressure.
- Before any maintenance or nozzle-change, turn off the high
pressure water supply, e.g.: turn off and secure the power
switch.
- After turning off the system, allow all self propelled equipment
to come to a complete stop before handling.
- Safety regulations and guidelines (Accident Prevention Rules)
from the manufacturer of your high pressure cleaner are
applicable.
- Nozzle installation according to nozzle manufacturer.
- Do not move the unit over objects or uneven surfaces.
- Do not lift up the unit while operating.
- Do not run the unit if spray-arm is out of balance or bent,
damage to the swivel will result.
- No modifications to the unit are permitted.
a
FL-ABK 200
a
d
c
g
e f
b
