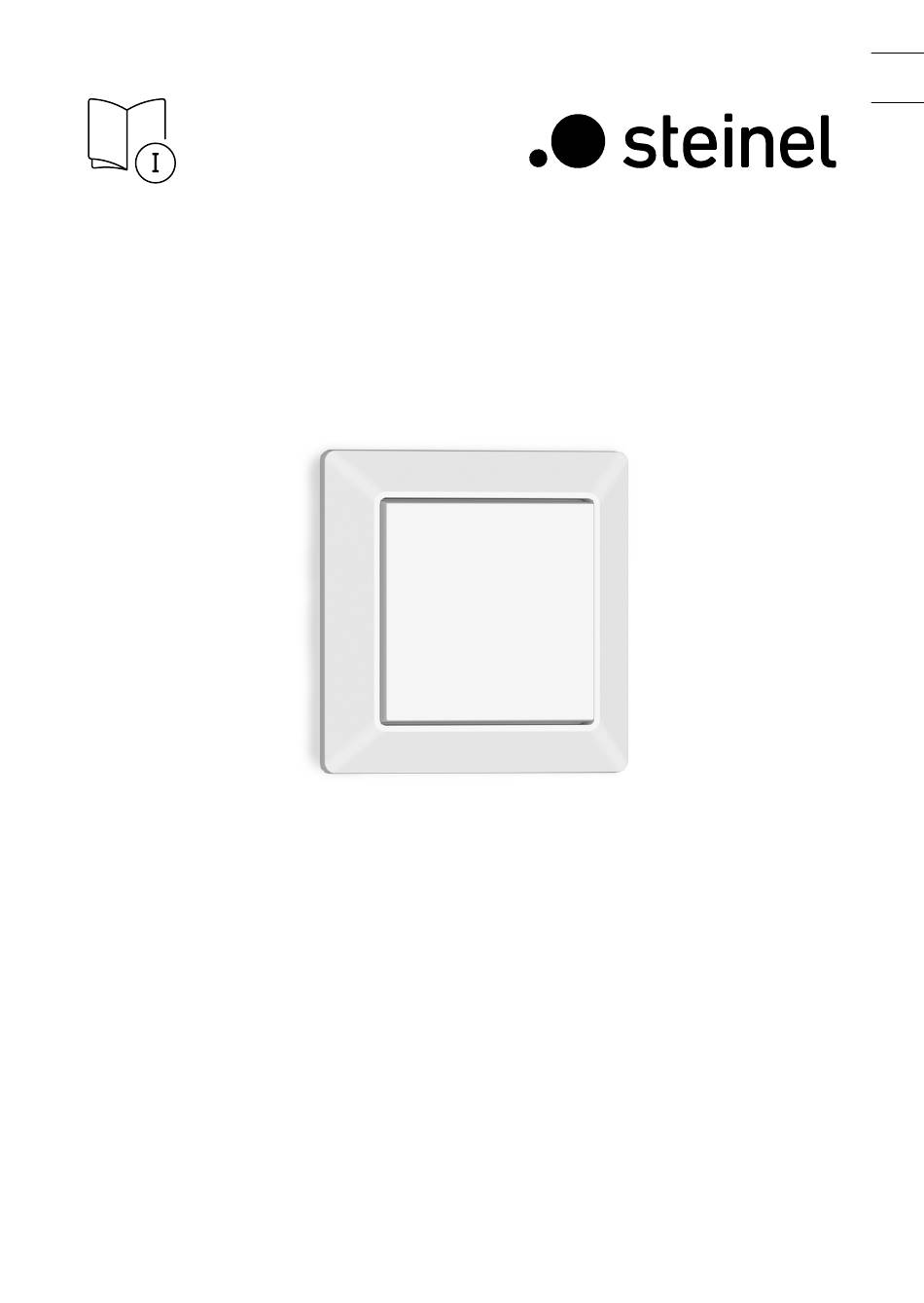

  • Page 1 FUNKSCHALTER / WIRELESS SWITCH TAPDUO C...

  • Page 2: Table Of Contents

    Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Wartung und Pflege Entsorgung Konformitätserklärung Herstellergarantie Technische Daten Störungsbehebung...

  • Page 3: Zu Diesem Dokument

    1. Zu diesem Dokument Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät.

  • Page 4: Gerätebeschreibung

    3. Gerätebeschreibung Der TAPDUO C ist ein Bluetooth Taster, der eine manuelle Funksteuerung von Steinel Bluetooth Mesh Produkten wie Sensoren oder Leuchten ermöglicht. Der TAPDUO C ist ein energieerzeugendes Gerät, das keine kabelgebundene Stromversorgung oder Batterie benötigt. Ein Tastendruck erzeugt die Energie, die benötigt wird, um das Bluetooth-Signal an ein angeschlossenes...
  • Page 5 Produktmaße TAPDUO C 80,5 – 5 – Inhalt...
  • Page 6 Geräteübersicht TAPDUO C Taste 1 Taste 2 Designrahmen Montagerahmen – 6 – Inhalt...

  • Page 7: Elektrischer Anschluss

    4. Elektrischer Anschluss TAPDUO C ☝ Energieerzeugendes Gerät. Für das Gerät ist weder eine kabelgebundene Stromversorgung noch eine Batterie erforderlich. • Stromversorgung - energieerzeugend (kinetischer Taster) • Kommunikation - per Funk über Bluetooth – 7 – Inhalt...

  • Page 8: Montage

    5. Montage Gefahr durch elektrischen Strom! Keine Kabel anschließen Montagevorbereitung • Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen. • Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. –...
  • Page 9 Montageschritte A: – Montage mit Schrauben Stellen Sie benötigtes Werkzeug und Material zusammen: – Kreuzschraubendreher 5.1.A • Bauen Sie das Produkt auseinander. 5.2.A • Verwenden Sie die Schrauben für die Befestigung des Montagerahmens. – 9 – Inhalt...
  • Page 10 5.3.A Montieren Sie den Designrahmen und die Tasten auf dem festen Montagerahmen. Montageschritte B: – Montage mit Klebeband 5.2.B • Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab und legen Sie es auf den Montagerahmen. – 10 – Inhalt...
  • Page 11 5.3.B • Entfernen Sie die zweite Schutzfolie vom doppelseitigen Klebeband. • Legen Sie das gesamte Produkt auf eine ebene Fläche. Drücken Sie kurz, um das Klebeband auf der Oberfläche zu befestigen. – 11 – Inhalt...

  • Page 12: Funktion

    Leuchten) in Betrieb genommen werden, das mit der Steinel Connect App kompatibel ist – Wählen Sie in der Steinel Connect App das Produkt aus, mit dem Sie den TAPDUO C verbinden möchten. – Stellen Sie sicher, dass das mit dem TAPDUO C zu verbindende Produkt zu einer Gruppe in der Steinel Connect App hinzugefügt wurde.

  • Page 13: Wartung Und Pflege

    Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. 9. Konformitätserklärung Die STEINEL GmbH erklärt hiermit, dass der Funkschalter TAPDUO C Funkgerätetyp mit der EU-Richtlinie 2014/53/EU konform ist. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de...

  • Page 14: Herstellergarantie

    Material oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf.
  • Page 15 Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

  • Page 16: Technische Daten

    11. Technische Daten – Abmessungen (H x B × T): 80,5 x 80,5 x 15 mm – Abmessungen ohne Rahmen (H x B x T): 55 x 55 x 15 mm – Stromversorgung: selbstversorgend – Protokoll: Bluetooth – Sendefrequenz: 2.4 GHz –...

  • Page 17: Störungsbehebung

    12. Störungsbehebung Bluetooth-Taster kann nicht mit einem Produkt (z.B. Sensor/Leuchte) verbunden werden – Produkt ist nicht über die App einer Gruppe zugeordnet. • Fügen Sie das Produkt in der App zu einer Gruppe hinzu. – Der Taster befindet sich nicht in Reichweite des Produkts, dem er zugewiesen werden soll.
  • Page 18 Index About this document General safety precautions System description Electrical connection Installation Function Maintenance and care Disposal Declaration of Conformity Manufacturer’s warranty Technical specifications Troubleshooting...

  • Page 19: About This Document

    1. About this document Under copyright. Reproduction either in whole or in part only with our consent. Subject to change in the interest of technical progress. Hazard warning! Warning of hazards from electricity! Warning of hazards from water! 2. General safety precautions Failure to observe these operating instructions presents hazards! These instructions contain important information on the safe use of this...

  • Page 20: System Description

    The TAPDUO C is a Bluetooth push button that enables wireless manual override of Steinel Bluetooth Mesh products as sensors or luminaires. The TAPDUO C is an energy harvesting device that needs no wired power supply or battery. A button push creates the energy that is needed, to sent out the Bluetooth signal to a connected product.
  • Page 21 Product dimensions TAPDUO C 80,5 – 21 – Index...
  • Page 22 Product components TAPDUO C Button 1 Button 2 Design frame Mounting frame – 22 – Index...

  • Page 23: Electrical Connection

    4. Electrical connection TAPDUO C ☝ Energy harvesting device. The device doesn’t require a wired power supply or battery. • Power supply - energy harvesting (kinetic push button) • Communication - wireless via Bluetooth – 23 – Index...

  • Page 24: Installation

    5. Installation Hazard from electrical power. Do not connect any wires! Preparing for installation • Check all components for damage. Do not use the product if it is damaged. • Select an appropriate site to install the product. – Take reach into consideration. –...
  • Page 25 Mounting procedure A: – Mounting by screws Put together the tools and material needed: – Screwdriver - cross 5.1.A • Disassembly the product. 5.2.A • Use the screws for the mounting frame fixation. – 25 – Index...
  • Page 26 5.3.A Mount the design frame and the buttons on the fixed mounting frame. Mounting procedure B: – Mounting by adhesive tape 5.2.B • Remove the protection foil from the double adhesive tape and place it on the mounting frame. – 26 – Index...
  • Page 27 5.3.B • Remove the second protection foil from the double adhesive tape. • Place the whole product on a flat surface. Make short press to stick the adhesive tape on the surface. – 27 – Index...

  • Page 28: Function

    – Choose the product you would like to connect the TAPDUO C to in the Steinel Connect app. – Make sure, that the product you would like to connect the TAPDUO C to is added to a group in the Steinel Connect app.

  • Page 29: Maintenance And Care

    9. Declaration of Conformity STEINEL GmbH hereby declares that the Wireless switch TAPDUO C radio equipment type conforms to Directive 2014/53/EU. The full wording of the EU Declaration of Conformity is available for downloading from the following internet address: www.steinel.de...

  • Page 30: Manufacturer's Warranty

    The warranty shall apply to all STEINEL products sold and used in Germany - excluding STEINEL Professional products.
  • Page 31 STEINEL (UK) Ltd. – 25 Manasty Road, Axis Park, Orton Southgate, GB- Peterborough Cambs PE2 6UP United Kingdom.

  • Page 32: Technical Specifications

    11. Technical specifications – Dimensions (H x W × D): 80.5 x 80.5 x 15 mm – Dimensions without frame (H x W x D): 55 x 55 x 15 mm – Power supply: self powered – Protocol: Bluetooth – Transmission frequency: 2.4 GHz –...

  • Page 33: Troubleshooting

    12. Troubleshooting Bluetooth push button can’t be connected to a product (e.g. sensor/ luminaire). – Product is not assigned to a group via app. • Add the product to a group in the app. – The push button is not within range of the product to which it is to be assigned.
  • Page 34 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
