STEINEL IR 180 COM1 Manual
  1. Manuals
  2. Brands
  3. STEINEL Manuals
  4. Switch
  5. IR 180 COM1
  6. Manual

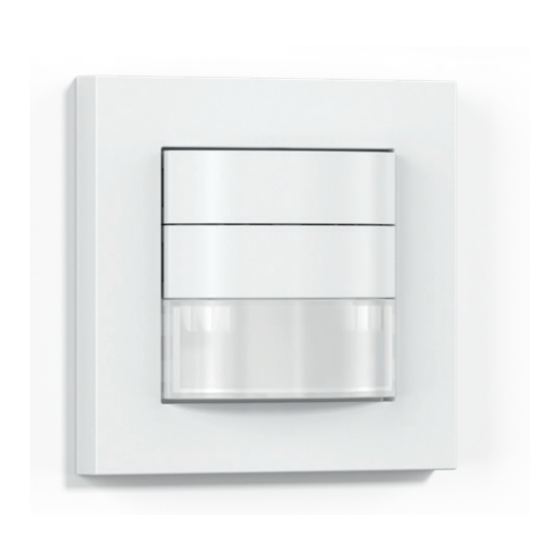

STEINEL IR 180 COM1 Manual

Hide thumbs Also See for IR 180 COM1:
