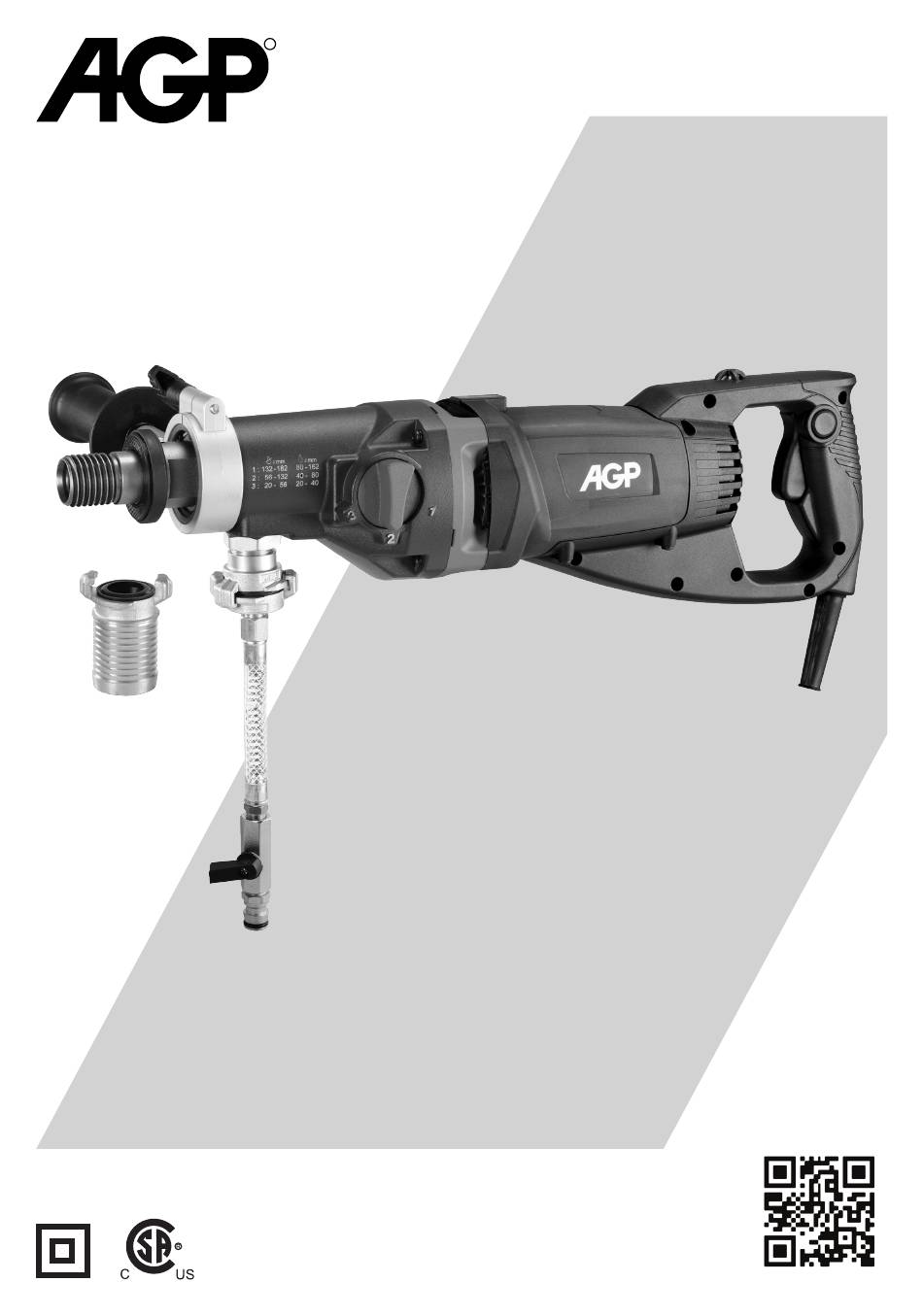

Att6 DMC160 Manual
R
Drill Motor
DMC160
Instruction Manual
Page 1 of 29

Advertisement

loading
Need help?

Need help?

Do you have a question about the DMC160 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AGP DMC160

Summary of Contents for AGP DMC160

  • Page 1 Report 215310-80153518 Att6 DMC160 Manual Drill Motor DMC160 Instruction Manual Page 1 of 29...
  • Page 2 Report 215310-80153518 Att6 DMC160 Manual Diamond Core Drilling Machine (GB) Safety instructions ................. Carotteuse Au Diamant (FR) Instructions de sécurité ............... ORIGINAL INSTRUCTIONS For Your Personal Safety, Read And Understand Before Using. Save These Instructions For Future Reference. Page 2 of 29...
  • Page 3 Report 215310-80153518 Att6 DMC160 Manual Model DMC160 Power Input 1700 W Voltage 110-120 V~ 50-60 Hz No Load min 1000 / 1600 / 4450 min Rated Load min 650 / 1040 / 2890 min Capacity-Wet (Rig-Mounted) 162 mm (6 1/4") Capacity-Dry 202 mm (8")

  • Page 4: General Safety Rules

    Report 215310-80153518 Att6 DMC160 Manual GENERAL SAFETY RULES WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference.
  • Page 5 Report 215310-80153518 Att6 DMC160 Manual moment of inattention while operating power tools may result in serious personal injury. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

  • Page 6: Drill Safety Warnings

    Report 215310-80153518 Att6 DMC160 Manual 5. SERVICE Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Only use original parts for repair and maintenance. The use of incompatible accessories or spare parts can result in electric shocks or other injuries.

  • Page 7: Electrical Connection

    Report 215310-80153518 Att6 DMC160 Manual • Block off the working area and place warning signs on both sides of the wall when drilling through from one side to the other. • Take appropriate precautions to ensure that, in the event of a drilling core dropping out, no personal injury or material damage will result.

  • Page 8: Water Supply

    Report 215310-80153518 Att6 DMC160 Manual ASSEMBLY Mount the handle clamp of the side handle onto the gearbox neck. Position the side handle perpendicular to the main handle. Use the lock screw to tighten the clamp. Insert either the water feed adaptor head or the vacuum adaptor head into the port.
  • Page 9 Report 215310-80153518 Att6 DMC160 Manual WARNING: Check all connections of the water feed system to ensure there are no leaks. Inspect hoses and other critical parts which could deteriorate. WARNING: The maximum water pressure should not exceed 70 psi (4 bar).
  • Page 10 Report 215310-80153518 Att6 DMC160 Manual DRY DRILLING RECOMMENDED GEARS (soft materials) BitØ 20mm 32mm 56mm 132mm 162mm 202mm Gear Gear 3 Gear 2 Gear 1 Impossible / Possible Ideal Not recommended 4) THE SWITCH The machine has a lockable trigger switch. Squeeze the trigger to start Lock Button the machine.

  • Page 11: Safety Clutch

    Report 215310-80153518 Att6 DMC160 Manual 6) SAFETY CLUTCH This machine is equipped with a mechanical clutch to protect the operator and machine from excessive torque forces. After the clutch slips many times, it will become worn and slip at lower and lower torque levels. When this happens, it must be serviced by an authorized service provider.

  • Page 12: Maintenance

    Report 215310-80153518 Att6 DMC160 Manual temperature will be very hot, always run the motor at no load for a few minutes until the temperature returns to a normal range before shutting off. RESHARPENING A GLAZED BIT If the bit becomes glazed, resharpen by dressing with an appropriate alumina oxide or silicon carbide dressing stone.
  • Page 13 Report 215310-80153518 Att6 DMC160 Manual THE CARBON BRUSHES The carbon brushes are a normal wearing part and must be replaced when they reach their wear limit. This machine is equipped with auto-stop carbon brushes. If the machine comes to a stop unexpectedly, the brushes should be checked.
  • Page 14 Report 215310-80153518 Att6 DMC160 Manual Exploded View Page 14 of 29...
  • Page 15 Report 215310-80153518 Att6 DMC160 Manual Parts List Parts Name Q'TY Parts Name Q'TY POWER SUPPLY CABLE (UK-1.5x2Cx1.4M-H07RNF) PRESSURE DISC (Ø12.1xØ28x2.65) POWER SUPPLY CABLE (VDE-1.5x2Cx1.4M-H07RNF) INPUT GEAR (M1.0x38T) PRCD INTERRUPTER PROTECTION (110V/220V) BUSHING (Ø12xØ18x5) POWER SUPPLY CABLE (NO PLUG-1.5x2Cx1.6M-H07RNF) CLUTCH DISC SET CORD ARMOR INPUT SHAFT (M1.25x24Tx12Tx8T)
  • Page 16 Report 215310-80153518 Att6 DMC160 Manual WIRING Page 16 of 29...
  • Page 17 Report 215310-80153518 Att6 DMC160 Manual Modèle DMC160 Entrée de puissance 1700 W Tension 110-120 V~ 50-60 Hz Aucune Charge min 1 000 / 1 600 / 4 450 min Vitesses de charge évaluées min 650 / 1 040 / 2 890 min Capacité-Humide (Plateforme-Montée)

  • Page 18: Règles Générales De Sécurité

    Report 215310-80153518 Att6 DMC160 Manual RÈGLES GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT! Lisez tous les avertissements de sécurité et toutes les instructions. Le non- respect des avertissements et instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions pour référence future.

  • Page 19: Sécurité Personnelle

    Report 215310-80153518 Att6 DMC160 Manual 3. SÉCURITÉ PERSONNELLE un. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. Faire n'utilisez pas d'outil électrique lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
  • Page 20 Report 215310-80153518 Att6 DMC160 Manual Gardez les outils de coupe affûtés et propres. Des outils de coupe correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de se lier et sont plus faciles à contrôler. Utilisez l'outil électrique, les accessoires et les embouts, etc. conformément à ces instructions en tenant compte des conditions de travail et du travail à...

  • Page 21: Avertissements Supplémentaires

    Report 215310-80153518 Att6 DMC160 Manual AVERTISSEMENTS DE SÉCURITÉ POUR LES PERCEUSES Utilisez la ou les poignées auxiliaires. La perte de contrôle peut entraîner des blessures corporelles. Caler correctement l'outil avant utilisation. Cet outil produit un couple de sortie élevé et sans caler correctement l'outil pendant le fonctionnement, une perte de contrôle peut se produire et entraîner des...

  • Page 22: Raccordement Électrique

    Report 215310-80153518 Att6 DMC160 Manual RACCORDEMENT ÉLECTRIQUE La tension du réseau doit être conforme à la tension indiquée sur la plaque signalétique du fabricant de l'outil. En aucun cas, l'outil ne doit être utilisé si le câble d'alimentation électrique est endommagé. Un câble endommagé...

  • Page 23: Consignes D'utilisation

    Report 215310-80153518 Att6 DMC160 Manual CONSIGNES D'UTILISATION 1).MONTAGE DU TRÉPAN DE CAROTTAGE ATTENTION : Assurez-vous que les filetages de la broche et du trépan de carottage correspondent. Toute tentative de montage de filetages qui ne correspondent pas entraînera des dommages pour les deux filetages.
  • Page 24 Report 215310-80153518 Att6 DMC160 Manual AVERTISSEMENT : Ne jamais laisser l'eau pénétrer dans le moteur. Un collecteur d'eau fonctionnant parfaitement doit être utilisé pour tout forage effectué à un angle vers le haut. Instructions pour l'insertion des Adapteurs pour les modèles convertibles: Insérez complètement et puis tournez dans le sens des aiguilles d'une montre pour serrer.
  • Page 25 Report 215310-80153518 Att6 DMC160 Manual 4). LE COMMUTATEUR La machine dispose d'un commutateur à déclenchement verrouillable. Verrouillag Appuyez sur la gâchette pour démarrer la machine. Pour verrouiller le Le Bouton Gâchette commutateur, appuyez sur le bouton de verrouillage tout en maintenant Interrupteur le bouton de déclenchement en marche.
  • Page 26 Report 215310-80153518 Att6 DMC160 Manual en main, commencer la coupe en approchant sous un angle d'environ 30 degrés la surface de coupe. (Un grand morceau de bois avec une grande entaille en V dedans aidera à empêcher le morceau de se déplacer au début.) Une fois qu'environ un tiers de l'arc est coupé, redressez le morceau à...

  • Page 27: Entretien

    Report 215310-80153518 Att6 DMC160 Manual RE-AIGUISER UN TRÉPAN GLACÉ Si le trépan est glacé, réaiguisez-le en l'affûtant avec un oxyde d'alumine adéquat ou au moyen d'une pierre d'affûtage en carbure de silicone. Percez simplement dans la pierre autant de fois que nécessaire pour retrouver les performances de découpe souhaitées.
  • Page 28 Report 215310-80153518 Att6 DMC160 Manual LES BALAIS EN CARBONE Les balais en carbone sont une pièce d'usure normale et ils doivent être remplacés lorsqu'ils atteignent leur limite d'usure. Cette machine est équipée de balais en carbone à arrêt automatique. Si la machine s'arrête soudainement, les balais doivent être vérifiés.
  • Page 29 Report 215310-80153518 Att6 DMC160 Manual Page 29 of 29...
