This Owner's Manual is provided and hosted by Appliance Factory Parts.
WHIRLPOOL ACE082XP2
Owner's Manual
Shop genuine replacement parts for WHIRLPOOL
ACE082XP2
Find Your WHIRLPOOL Air Conditioner Parts - Select From 1257 Models
-------- Manual continues below --------

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ACE082XP2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Whirlpool ACE082XP2

Summary of Contents for Whirlpool ACE082XP2

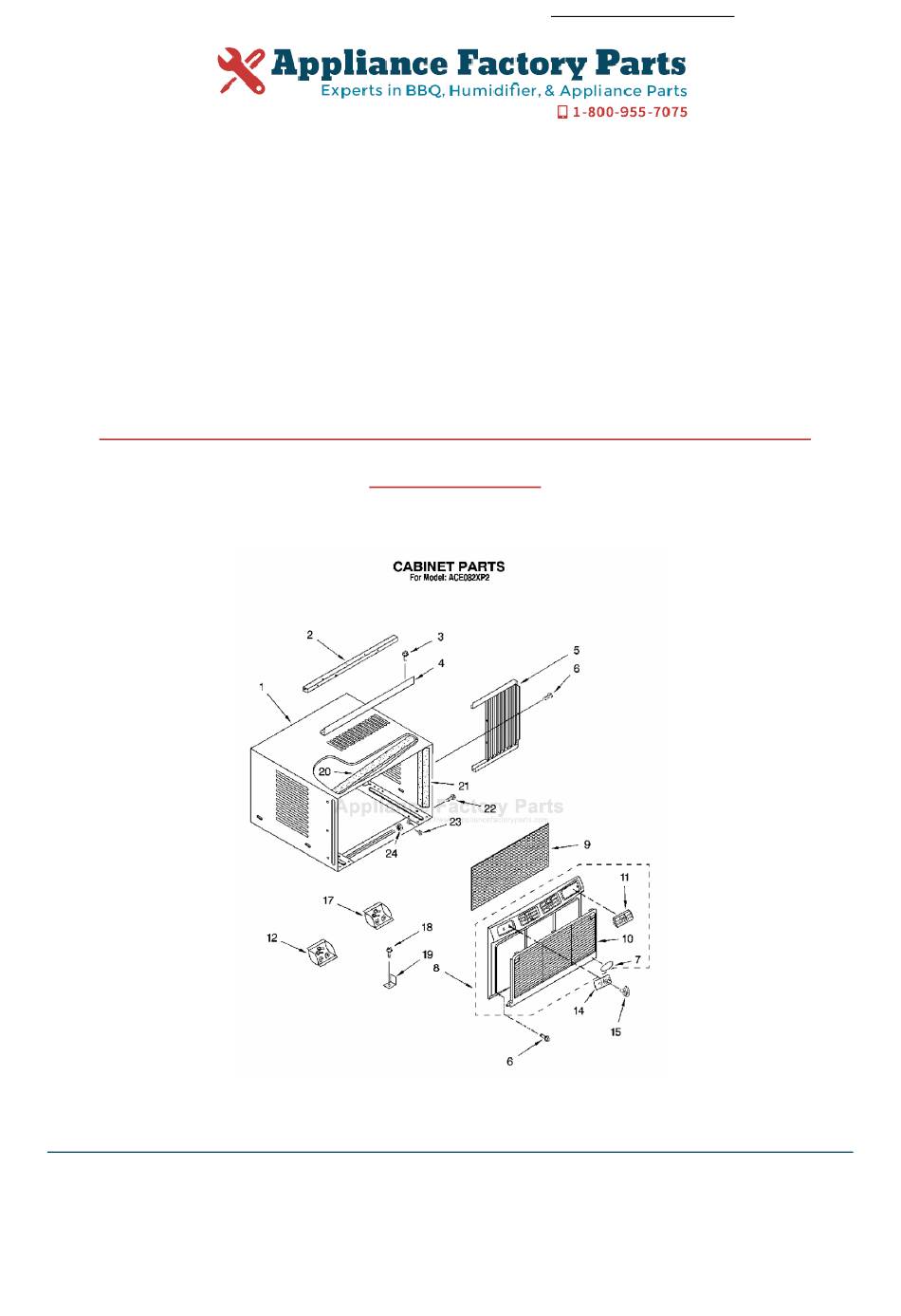

  • Page 1 This Owner's Manual is provided and hosted by Appliance Factory Parts. WHIRLPOOL ACE082XP2 Owner's Manual Shop genuine replacement parts for WHIRLPOOL ACE082XP2 Find Your WHIRLPOOL Air Conditioner Parts - Select From 1257 Models -------- Manual continues below --------...
  • Page 2 AIR CONDITIONER Use & Care Guide This guide contains useful information. Read it carefully before using your room air conditioner. For questions about features, operation/performance parts, accessories or service, call: 1-800-253-1301 in the U.S.A. ACONDICIONADOR DE AIRE Manual de Uso y Cuidado Esta guía contiene información útil.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS ÍNDICE AIR CONDITIONER SAFETY ............3 SEGURIDAD DEL ACONDICIONADOR DE AIRE......14 INSTALLATION REQUIREMENTS ..........3 REQUISITOS DE INSTALACIÓN ..........14 Tools and Parts ................3 Herramientas y piezas..............14 Location Requirements ..............4 Requisitos de ubicación.............15 Electrical Requirements ...............4 Requisitos eléctricos ..............16 INSTALLATION INSTRUCTIONS ..........5 INSTRUCCIONES DE INSTALACIÓN.........17 Unpacking ..................5 Desempaque ................17...

  • Page 4: Air Conditioner Safety

    AIR CONDITIONER SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

  • Page 5: Location Requirements

    Through-the-wall installation Location Requirements IMPORTANT: Observe all governing codes and ordinances. The wall opening measurements should be: Check the location where air conditioner will be installed. Proper Height: 16" (40.6 cm) plus twice the thickness of wood used installation is your responsibility. Make sure you have everything to build frame.

  • Page 6: Installation Instructions

    230 volt (207 min. - 253 max.) Recommended ground method ¹⁄₄" 230/208 volt (197.6 min. - (0.6 cm) 253 max.) For your personal safety, this air conditioner must be grounded. This air conditioner is equipped with a power supply cord having 0-12 amps a grounded 3 prong plug.

  • Page 7: Installing Air Conditioner

    Bottom View Installing Air Conditioner Handle air conditioner with care. Be sure your air conditioner cabinet does not fall out of the opening during installation or removal. Where the power cord exits the air conditioner should be placed no more than 4 ft (122 cm) from a grounded 3 prong outlet.

  • Page 8: Position The Air Conditioner Cabinet

    Option 2—Plaster wall with no molding Position the Air Conditioner Cabinet If the plastered wall is to be flush with the cabinet and no molding is used, the wood frame must be set ¹⁄₂" (13 mm) into the inside Handle air conditioner with care. wall.
  • Page 9 11. Attach window-lock bracket to window sash with #8 x ³⁄₄" Top View round-head screw to secure window in place. A. Left-hand curtain B. Window channel ³⁄₄ C. #8 x " round-head screw 6. Insert one of the #8 x ³⁄₄" round-head screws through hole and into lower window sash.

  • Page 10: Complete Installation

    4. Install foam seal in the gap between air conditioner base and Complete Installation cabinet. Push foam seal in at the sides and trim any excess material. NOTE: Handle air conditioner with care. 1. Make sure the free end of the ground wire is outside of the cabinet.

  • Page 11: Air Conditioner Use

    AIR CONDITIONER USE Operating your air conditioner properly helps you to obtain the best possible results. This section explains proper air conditioner operation. IMPORTANT: If you turn off the air conditioner, wait at least 3 minutes before turning it back on. This prevents the air conditioner from blowing a fuse or tripping a circuit breaker.

  • Page 12: Changing Air Direction

    Thermostat Changing Air Direction Turn the THERMOSTAT control to a mid-setting. Adjust the air conditioner’s performance by turning the Thermostat control Use the tabs to direct the air right or left (on some models). clockwise for maximum cooling. For less cooling, turn the Rotate the whole cartridge to direct air up, down or straight THERMOSTAT control counterclockwise.

  • Page 13: Troubleshooting

    TROUBLESHOOTING You can solve many common air conditioner problems easily, saving you the cost of a service call. Try the suggestions below to see whether you can solve your problem without outside help. Air conditioner will not operate. Air conditioner cycles on and off too much, or does not cool/heat room in cooling/heating mode.

  • Page 14: Assistance Or Service

    ASSISTANCE OR SERVICE To avoid unnecessary service calls, please check the Please record your model's information. “Troubleshooting” section. It may save you the cost of a service Whenever you call to request service on your appliance, you call. If you still need help, follow the instructions below. need to know your complete model number and serial number.

  • Page 15: Seguridad Del Acondicionador De Aire

    SEGURIDAD DEL ACONDICIONADOR DE AIRE Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

  • Page 16: Requisitos De Ubicación

    Piezas suministradas (en algunos modelos) NOTA: No deben obstruirse las rejillas del gabinete. El aire debe circular libremente a través de las rejillas del gabinete. Verifique que estén todas las piezas en el paquete de piezas. A. Rejillas del gabinete Instalación en la ventana (en algunos modelos) A.

  • Page 17: Requisitos Eléctricos

    Tomacorriente para la clavija Requisitos eléctricos del cordón eléctrico Requisitos de cableado 230 volts (207 mín. - ¹⁄₄" 253 máx.) ADVERTENCIA (0,6 cm) 230/208 volts (197,6 mín. - 253 máx.) 0-12 amperes Fusible de retardo de 15 amperes o disyuntor Úselo solamente en un circuito con tornacorriente único.

  • Page 18: Instrucciones De Instalación

    INSTRUCCIONES DE INSTALACIÓN 5. Quite el tornillo de puesta a tierra y el alambre de puesta a Desempaque tierra del frente de la base del acondicionador de aire. Guarde el tornillo de puesta a tierra. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar el acondicionador de aire.
  • Page 19 Vista inferior Instalación en una ventana (en algunos modelos) NOTA: Sujete el canal superior y las cortinas laterales al gabinete del acondicionador de aire antes de colocar el gabinete en la ventana. 1. Ubique la bolsa provista con tornillos. 2. Coloque el canal superior en la parte superior del gabinete del acondicionador de aire, alineando los 3 orificios en el canal superior con los 3 orificios en la parte superior del A.

  • Page 20: Colocación Del Gabinete Del Acondicionador De Aire

    1. Construya el marco de madera. Vea “Requisitos de Instalación a través de la pared ubicación” para las dimensiones. 2. Mida el ancho y la altura exteriores del marco para NOTAS: determinar las dimensiones de la abertura de la pared. Es responsabilidad y obligación del cliente hacer que este 3.
  • Page 21 Vista superior Instalación en una ventana (en algunos modelos) 1. Centre el gabinete vacío en la ventana. Verifique que el riel inferior del acondicionador de aire se encuentre detrás y contra la parte posterior del obturador de la ventana. Sostenga con firmeza el gabinete del acondicionador de aire. Baje el marco de la ventana para mantener el gabinete en su lugar.

  • Page 22: Complete La Instalación

    Instalación a través de la pared Complete la instalación NOTA: Trate el acondicionador de aire con cuidado. 1. Inserte el gabinete en la abertura de la pared con el marco. 1. Asegúrese de que el extremo libre del alambre a tierra esté La parte superior del gabinete debe extenderse ¹⁄₂"...
  • Page 23 4. Instale el obturador de espuma de la ventana en el espacio NOTA: Haga pasar el cable de alimentación por la muesca en entre la base del acondicionador de aire y el gabinete. el panel delantero. Empuje el obturador en los costados y elimine cualquier exceso de material.

  • Page 24: Cómo Usar Su Acondicionador De Aire

    CÓMO USAR SU ACONDICIONADOR DE AIRE Operar debidamente su acondicionador de aire le permite Estilo 1—Adjustes del acondicionador de aire sólo frio obtener los mejores resultados posibles. Esta sección le explica cómo operar su acondicionador de aire Control de Fan (Ventilación) debidamente.

  • Page 25: Cómo Cambiar La Dirección Del Aire

    Para calentar, gire el Control de THERMOSTAT (Termostato) hacia Estilo 2—Adjustes de calefacción del acondicionador de la izquierda. El calentador de tira eléctrica se activa cuando el aire caliente/fría (en algunos modelos) Control de Fan (Ventilación) se coloca en una posición de calor. NOTA: Su acondicionador de aire no está...

  • Page 26: Cuidado De Su Acondicionador De Aire

    CUIDADO DE SU ACONDICIONADOR DE AIRE Su nuevo acondicionador de aire está diseñado para darle 4. Limpie el filtro usando una aspiradora. Si está muy sucio, lave muchos años de servicio confiable. Esta sección le ofrece la el filtro con agua tibia y un detergente suave. No lave el filtro información acerca de la limpieza adecuada y el cuidado de su de aire en la lavavajillas ni use limpiadores químicos.
  • Page 27 Se está usando un cable eléctrico de extensión. No use un El evaporador interno y los serpentines del condensador cable eléctrico de extensión con este o cualquier otro externo están sucios u obstruidos por desechos. Vea aparato. “Mantenimiento Anual”. Usted está tratando de volver a poner en marcha el Hay demasiado calor o humedad (se está...

  • Page 28: Ayuda O Servicio Técnico

    AYUDA O SERVICIO TÉCNICO Para evitar llamadas solicitando servicio innecesarias, revise la Por favor anote la información sobre su modelo. sección de “Solución de problemas”. Podría ahorrarle el costo de Siempre que llame para solicitar servicio del aparato, necesitará una llamada solicitando servicio. Si aún necesita ayuda, siga las saber el número del modelo y el número de serie completos.
  • Page 29 1186897B © 2004. 6/04 All rights reserved. Printed in U.S.A. Todos los derechos reservados. Impreso en EE. UU.
