1路PWM调速调光接收模块

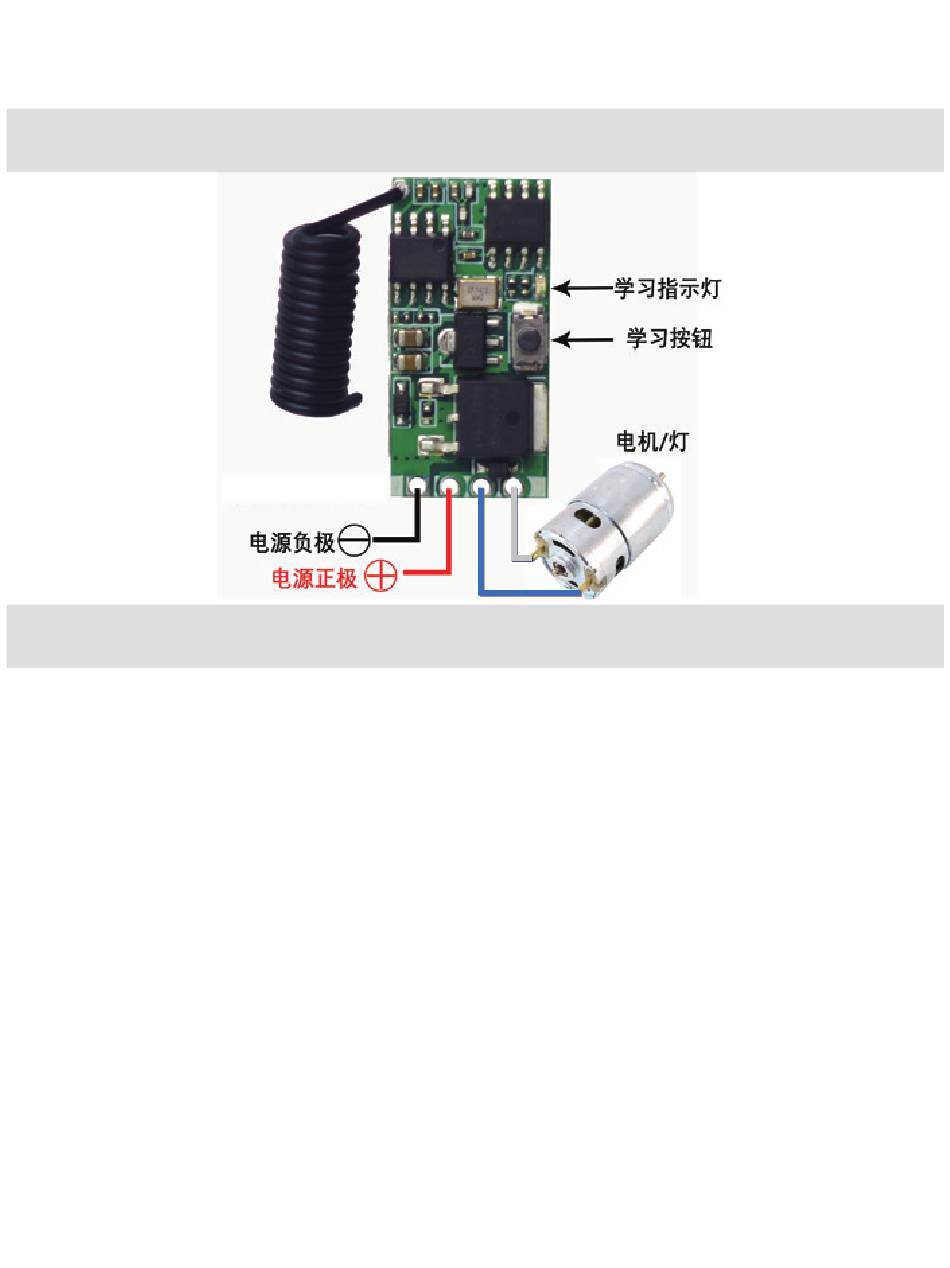

接线图
功能介绍
配对说明
按一次学习按钮，指示灯闪烁2下后常亮,进入配对模式,按下遥
控器的任意按键,指示灯闪烁后熄灭,退出配对模式
遥控器控制说明
推荐使用我司匹配的遥控器
已配对的遥控器的码值为1000是调大,码值为0100是控制开关
（开/关）,码值为0010是调小,码值为0001循环调节。 即分别
对应遥控器键值的8421值的按键
来电开关说明
默认状态：上电的时候,输出是关闭的
按八次学习按钮,指示灯闪烁3下后熄灭,再次上电的时候就会直
接打开,从上次断电前的状态开始运行
再按八次学习按钮,指示灯闪烁3下后熄灭,恢复默认状态,再次
上电，输出关闭
DC3.6V-24V
白
黑
红
蓝
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for QIACHIP B0C4GWT7Q1
Summary of Contents for QIACHIP B0C4GWT7Q1
- Page 1 1路PWM调速调光接收模块 接线图 DC3.6V-24V 白 黑 红 蓝 功能介绍 配对说明 按一次学习按钮，指示灯闪烁2下后常亮,进入配对模式,按下遥 控器的任意按键,指示灯闪烁后熄灭,退出配对模式 遥控器控制说明 推荐使用我司匹配的遥控器 已配对的遥控器的码值为1000是调大,码值为0100是控制开关 （开/关）,码值为0010是调小,码值为0001循环调节。 即分别 对应遥控器键值的8421值的按键 来电开关说明 默认状态：上电的时候,输出是关闭的 按八次学习按钮,指示灯闪烁3下后熄灭,再次上电的时候就会直 接打开,从上次断电前的状态开始运行 再按八次学习按钮,指示灯闪烁3下后熄灭,恢复默认状态,再次 上电，输出关闭...
- Page 2 恢复出厂设置说明 按九次学习按钮，指示灯闪烁5下后熄灭，模块清除已经配对的 遥控器 QAPWM01-4 DC 3.6V~24V 工作电压 5A （长时间工作为3A） 最大负载电流 ≤ 6mA 待机电流 433.92MHz RF接收频率 EV1527 适用遥控芯片类型 控制方式 遥控器 存储遥控器数量 支持记忆11个 26 mm x 13mm x 1mm 外形尺寸 (长 × 宽 × 高) 小尺寸！...
- Page 3 1-channel PWM speed regulation and dimming receiver module Wiring diagram DC3.6V-24V white black blue Function introduction Pairing Instructions Press the learning button once, and the indicator light will flash for 2 times and then stay on. Enter the pairing mode. Press any key on the remote control, and the indicator light will flash and then go out to exit the pairing mode Remote Control Instructions...
- Page 4 again, and the output will be turned off Instructions for restoring factory settings Press the learning button nine times, the indicator light flashes for 5 times and then goes out, and the module clears the paired remote control QAPWM01-4 Working voltage DC 3.6V~24V Maximum load 5A （3A for long-time work）...
