Greenlee FC-118 Instruction Manual

Flex clamp meters
Hide thumbs Also See for FC-118:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
Español.............11
Français ...........21

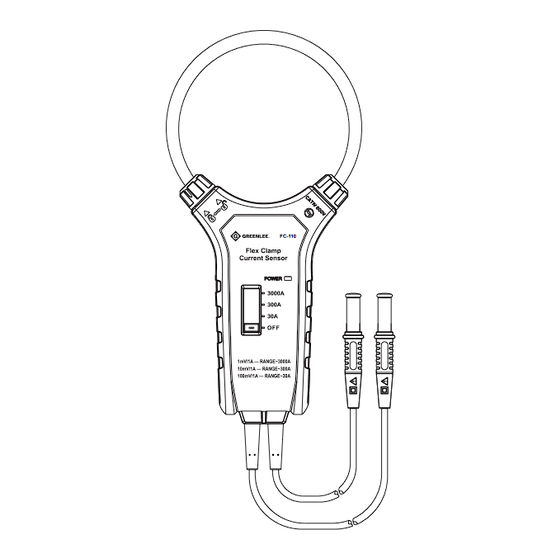

FC-110 and FC-118
Flex Clamp Meters
Read and understand all of the instructions and safety information in
this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d'utiliser ou de
procéder à l'entretien de cet outil.
52086133 REV1
INSTRUCTION MANUAL
© 2019 Greenlee Tools, Inc.
FC-110
1/19

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FC-118 and is the answer not in the manual?

Questions and answers

Related Manuals for Greenlee FC-118

Summary of Contents for Greenlee FC-118

  • Page 1 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 REV1 © 2019 Greenlee Tools, Inc. 1/19...

  • Page 2: Table Of Contents

    Measurement Categories ................9 Statement of Conformity ................10 Maintenance ....................10 Description The Greenlee FC-110 and FC-118 Flex Clamp Meters are hand-held testing devices that measure AC current. These meters are designed to be placed on or removed from insulated or uninsulated conductors. Safety Safety is essential in the use and maintenance of Greenlee tools.

  • Page 3: Important Safety Information

    Do not discard this product or throw away! For recycling information, go to www.greenlee.com. All specifications are nominal and may change as design improvements occur. Greenlee Tools, Inc. shall not be liable for damages resulting from misapplication or misuse of its products.
  • Page 4 Important Safety Information (cont.) Electric shock and fire hazard: • Do not expose this unit to rain or moisture. • Do not use the unit if it is wet or damaged. • Clamp meter, leads or any other clamp accessory, when used to make a measurement, create a System.

  • Page 5: Identification

    FC-110 • FC-118 Identification 1. Rogowski Coil - The measurement coil of flex clamp meter 2. Clamp Lock – Turn the knob counter clockwise to unlock the clamp; turn clockwise to lock the clamp 3. Coil Support - Fixes coil to the clamp meter 4.

  • Page 6: Operation

    Operation Electric shock hazard: Contact with live circuits could result in severe injury or death. Keep your hands away from the Rogowski coil and conductor to be measured. Disconnect all power supplies from the device before measurement. When measuring uninsulated conductors, do not power on the wire to be tested until the meter has safely clamped the wire.
  • Page 7 FC-110 • FC-118 Operation (cont.) 4. Turn on the clamp, then turn on the conductor. 5. Connect the clamp meter to an AC Voltage measuring device with a resolution of at least 1mV. 6. Read the value displayed on the AC voltage measuring device. If the current to be measured is over the range, a value greater than 3V will display on the AC voltage measuring device.

  • Page 8: Typical Measurements And Accuracy

    300A ±(3%+5A) position. Please refer to figures 9 3000A ±(3%+50A) and 10. Frequency Response 45Hz-500Hz – – FC-118 Accuracy Additional Center for optimal ± (3%+5) accuracy range measurement when measuring 35mm (1.4 inches) Add 1.0% Region A outside of FC-110 optimum location 50mm (2.0 inches)

  • Page 9: Specifications

    Sensor Type: Rogowski Coil Impact strength: The meter can be dropped from 1 meter's height Clamp size: The FC-110 has a coil size of 25.4cm (10 inches). The FC-118 has a coil size of 45.7cm (18 inches) Electromagnetic field effect: When electromagnetic interference exists, the meter may show an incorrect reading Power Supply: 3 AAA 1.5V batteries...

  • Page 10: Statement Of Conformity

    Statement of Conformity Greenlee Tools, Inc. is certified in accordance with ISO 9001 (2000) for our Quality Management Systems. The instrument enclosed has been checked and/or calibrated using equipment that is traceable to the National Institute for Standards and Technology (NIST).
  • Page 11 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 © 2018 Greenlee Tools, Inc. 12/18...

  • Page 12: Descripción

    Acerca de la seguridad La seguridad es esencial en el uso y mantenimiento de herramientas de Greenlee. Este manual de instrucciones y todas las marcaciones en la herramienta le ofrecen la información necesaria para evitar riesgos y prácticas inseguras relacionadas con el uso...

  • Page 13: Seguridad

    Para obtener información sobre reciclamiento, visite www.greenlee.com. Todas las especificaciones son nominales y pueden cambiar a medida que se produzcan mejoras en el diseño. Greenlee Tools, Inc. no se responsabilizará de daños debidos al mal manejo o al uso indebido de sus productos.
  • Page 14 Información importante de seguridad (continuación) Peligro de choque eléctrico e incendio: • No exponga esta unidad a la lluvia o humedad. • No use la unidad si está mojada o dañada. • Al usarse para mediciones, la pinza amperométrica, cables o demás accesorios de la pinza crean un sistema.

  • Page 15: Identificación

    FC-110 • FC-118 Identificación 1. Bobina Rogowski: es la bobina de medición de la pinza amperométrica flexible 2. Bloqueo de la pinza: gire la perilla en sentido antihorario para desbloquear la pinza; gírela en sentido horario para bloquear la pinza 3.

  • Page 16: Operación

    Operación Peligro de choque eléctrico: El contacto con circuitos energizados puede resultar en heridas graves o la muerte. Mantenga las manos lejos de la bobina Rogowski y el conductor que se medirá. Antes de realizar la medición desconecte todas las fuentes de alimentación del dispositivo.
  • Page 17 FC-110 • FC-118 Operación (continuación) 4. Encienda la pinza, después, encienda el conductor. 5. Conecte la pinza amperométrica a un dispositivo de medición de tensión CA con una resolución de al menos 1 mV. 6. Lea el valor que se muestra en el dispositivo de medición de tensión CA. Si la corriente que se medirá...

  • Page 18: Precisión Y Mediciones Más Comunes

    ± (3 %+50 A) figuras 9 y 10. Respuesta de 45 Hz a 500 Hz – – frecuencia Precisión de la FC-118 Escala adicional Centro de la ± (3 %+5) de precisión medición óptima cuando se mide 35 mm (1,4 in) Añadir 1,0 %...

  • Page 19: Especificaciones

    Resistencia al impacto: El medidor puede caer desde una altura de 1 m Tamaño de la pinza: La FC-110 tiene un tamaño de bobina de 25,4 cm (10 in). La FC-118 tiene un tamaño de bobina de 45,7 cm (18 in). Efecto de campo electromagnético: Cuando haya interferencia electromagnética, es posible que el medidor muestre una lectura incorrecta Suministro de energía: 3 baterías de 1,5 V tipo AAA...

  • Page 20: Declaración De Conformidad

    Declaración de conformidad Greenlee Tools Inc. está certificada de conformidad con las normas ISO 9001 (2000) para nuestros sistemas de gestión de calidad. El instrumento incluido fue probado y/o calibrado con equipamiento rastreable por el Instituto Nacional de Normas y Tecnología (National Institute for Standards and Technology, NIST).
  • Page 21 Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d’utiliser ou de procéder à l’entretien de cet outil. 52086133 REV1 © 2019 Greenlee Tools, Inc. 1/19...

  • Page 22: Description

    Déclaration de conformité ................30 Entretien ......................30 Description Les multimètres à pince flexible Greenlee FC-110 et FC-118 sont des appareils de contrôle portables qui mesurent le courant alternatif. Ces multimètres sont conçus pour être placés sur des conducteurs isolés ou non isolés.

  • Page 23: Informations Importantes De Sécurité

    Toutes les caractéristiques sont nominales et peuvent changer lorsque des améliorations sont apportées dans la conception. Greenlee Tools, Inc. décline toute responsabilité quant aux dommages résultant d’un emploi inadéquat ou d’un mésusage de ses produits. MD Marque déposée : la couleur verte des instruments de test électrique est une marque déposée de Greenlee Tools, Inc.
  • Page 24 Informations importantes de sécurité (suite) AVERTISSEMENT Danger de décharge électrique et d’incendie : • Ne pas exposer l’appareil à la pluie ou à l’humidité. • Ne pas utiliser l’appareil s’il est mouillé ou endommagé. • Le multimètre à pince, les fils et tout autre accessoire à pince, lorsqu’ils sont utilisés pour effectuer une mesure, créent un système.

  • Page 25: Identification

    FC-110 • FC-118 Identification 1. Bobine Rogowski - La bobine de mesure du multimètre à pince flexible 2. Verrou de pince – Tourner la molette dans le sens antihoraire pour déverrouiller la pince ; tourner dans le sens horaire pour verrouiller la pince 3.

  • Page 26: Fonctionnement

    Fonctionnement AVERTISSEMENT Danger de décharge électrique : Le contact avec des circuits sous tension peut provoquer des blessures graves, voire mortelles. ATTENTION Garder les mains à l’écart de la bobine Rogowski et du conducteur à mesurer. AVERTISSEMENT Débrancher toutes les alimentations électriques de l’appareil avant la mesure. Lors de la mesure des conducteurs non isolés, ne pas mettre sous tension le fil à...
  • Page 27 FC-110 • FC-118 Fonctionnement (suite) 4. Allumer le multimètre à pince, puis mettre le conducteur sous tension. 5. Brancher le multimètre à pince à un appareil de mesure de tension CA ayant une résolution minimale de 1 mV. 6. Lire la valeur affichée sur l’appareil de mesure de tension CA. Si le courant à...

  • Page 28: Mesures Types Et Précision

    300 A 1 A ±(3 % + 5 A) Voir Figures 9 et 10. 3 000 A 10 A ±(3 % + 50 A) Bande passante 45 Hz - 500 Hz – – Précision pour FC-118 Plage de précision Centre pour mesure ± (3 % + 5) additionnelle lors optimale de la mesure Ajouter 35 mm (1,4 po) Région A en dehors de 1,0 % FC-110 l’emplacement...

  • Page 29: Caractéristiques

    Type de capteur : Bobine Rogowski Résistance aux impacts : Le multimètre peut être échappé d’une hauteur de 1 mètre Taille de la pince : Le FC-110 possède une bobine de 25,4 cm (10 po). Le FC-118 possède une bobine de 45,7 cm (18 po) Effet de champ électromagnétique : En présence d’une interférence électromagnétique, le multimètre peut afficher une valeur erronée...

  • Page 30: Déclaration De Conformité

    Déclaration de conformité Greenlee Tools, Inc. est certifiée conformément à la norme ISO 9001 (2000) pour nos systèmes de gestion de la qualité. L’instrument inclus a été vérifié et/ou étalonné en utilisant un équipement dont la traçabilité peut être prouvée par le National Institute for Standards and Technology (NIST).
  • Page 31 FC-110 • FC-118...
  • Page 32 4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070 An ISO 9001 Company • ©2019 Greenlee Tools, Inc. Canada International Tel: 800-435-0786 Tel: 800-435-0786 Tel: +1-815-397-7070 Fax: 800-451-2632 Fax: 800-524-2853 Fax: +1-815-397-9247 www.greenlee.com...
