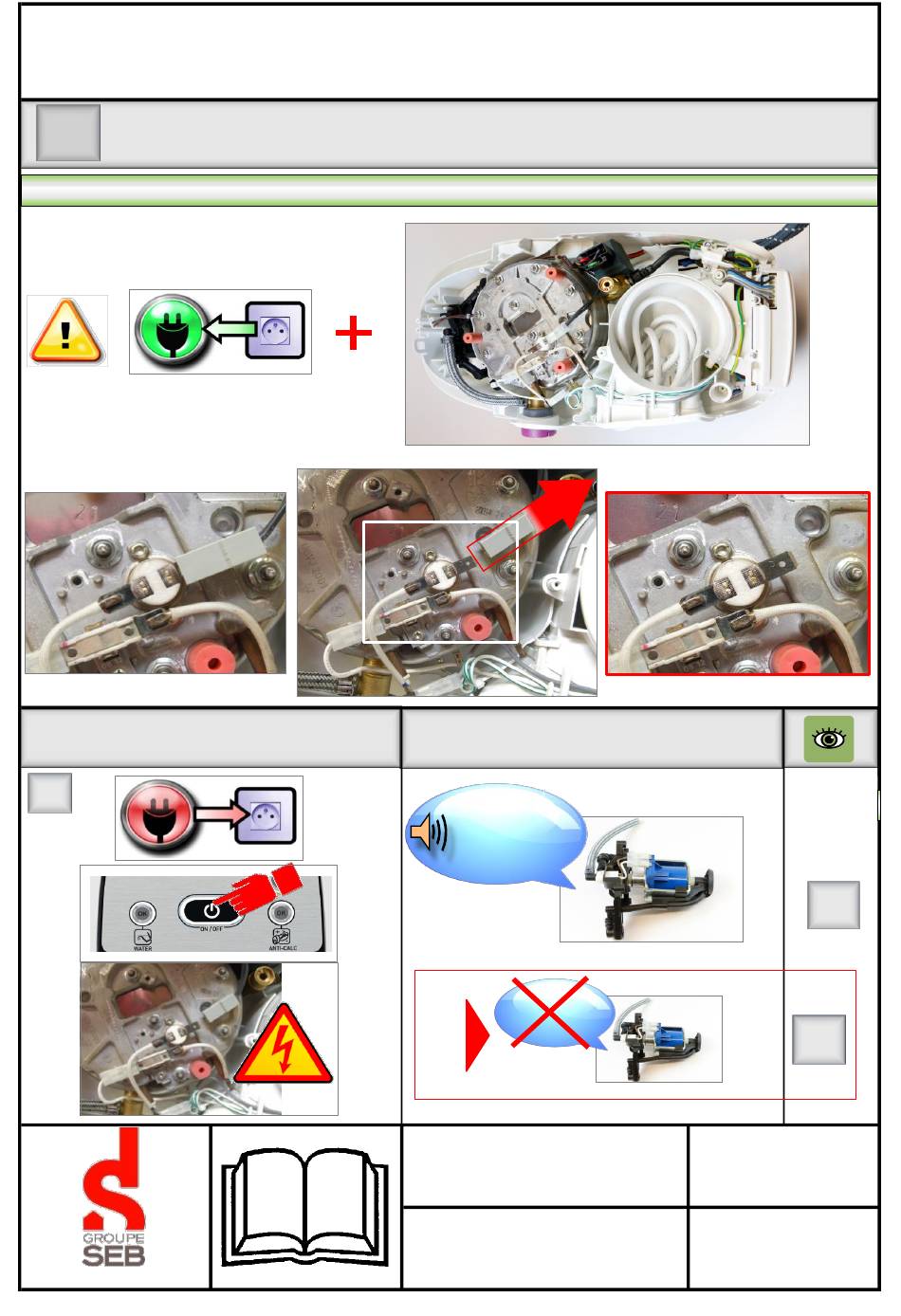

PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR
CHECK PROCEDURE STEAM GENERATOR
CONTROLE DU FONCTIONNEMENT DE LA POMPE
A
CONTROL OPERATION OF THE PUMP
Conditions initiales du contrôle / Initial conditions of control
Action / Action
Effet / Effect
1
A
BBRRRRR...
ON
OK
SI
BBRRRRR....
E1
A
IF
GV892x.. / GV896x..
15/09/2014
1/26
Advertisement
Related Manuals for TEFAL GV892 Series
Summary of Contents for TEFAL GV892 Series
- Page 1 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE STEAM GENERATOR CONTROLE DU FONCTIONNEMENT DE LA POMPE CONTROL OPERATION OF THE PUMP Conditions initiales du contrôle / Initial conditions of control Action / Action Effet / Effect BBRRRRR... BBRRRRR..GV892x.. / GV896x.. 15/09/2014 1/26...
- Page 2 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE STEAM GENERATOR Action corrective Effet / Effect Corrective action Remplacer la Pompe To replace the Pump CONTROLE DU FONCTIONNEMENT ELECTROVANNE CONTROL OPERATION OF SOLENOID VALVE Conditions initiales du contrôle / Initial conditions of control GV892x..
- Page 3 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR CONTROLE DU FONCTIONNEMENT ELECTROVANNE(S) CONTROL OPERATION OF SOLENOID VALVE(S) Action / Action Effet / Effect ≈ 3s GV892x.. / GV896x.. 15/09/2014 3/26...
- Page 4 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect CLAC CLAC Ce contrôle se coupe automatiquement au bout de secondes. Possibilité de sortir du contrôle avant les 20 secondes, en éteignant le générateur vapeur. This control is cut automatically after seconds.
- Page 5 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler l' électrovanne / Control the solenoid valve : . Si bobine coupée = changer la bobine . If coil crossed = to change the coil .
- Page 6 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique Control continuity of the cable form Contrôler la carte électronique avec procédure : To control the electronic board with procedure : GV892x..
- Page 7 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR PROCEDURE DE CONTROLE DU FER CHECK PROCEDURE OF IRON Conditions initiales du contrôle / Initial conditions of control Matériel nécessaire / Necessary equipment 1 Multimètre Pâte thermoconductrice 1 Multimeter Thermoconductive paste Dans : outillage (DVD ROM) In : tools (DVD...
- Page 8 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV892x.. / GV896x.. 15/09/2014 8/26...
- Page 9 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect R ≈ 120 kΩ at 20°C GV892x.. / GV896x.. 15/09/2014 9/26...
- Page 10 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect R ≈ 70 Ω GV892x.. / GV896x.. 15/09/2014 10/26...
- Page 11 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect 15/09/2014 15/09/2014 11/26...
- Page 12 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique Control continuity of the cable form Remplacer la sonde CTN / Replace the NTC probe INFORMATION : Valeurs CTN / NTC Values 120 kΩ...
- Page 13 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Après remontage de la semelle / After reassembly of the soleplate Valeurs / Values : R < 1 Ω Contrôler interrupteur (s) / Control switch (es) Contrôler continuité...
- Page 14 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Remplacer la semelle / Replace the soleplate Avant remontage de la semelle / Before reassembly of the soleplate Après remontage de la semelle / After reassembly of the soleplate Valeurs / Values : R <...
- Page 15 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR PROCEDURE DE CONTROLE PRODUIT CHECK PROCEDURE OF APPLIANCE Conditions initiales du contrôle / Initial conditions of control Matériel nécessaire / Necessary equipment 1 Compteur d'énergie Dans : outillage 1 Multimètre 1 Wattage meter (DVD ROM) 1 Multimeter...
- Page 16 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 5s ≈ 3s GV892x.. / GV896x.. 15/09/2014 16/26...
- Page 17 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 1,5s BBRRRRR... BBRRRRR..≈ 1,5s Valeurs / Values : ≥ Si / If : P 1400W < Si / If : P 1400W GV892x..
- Page 18 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect ≈ 1,5s Valeurs / Values : ≥ Si / If : P 800W < Si / If : P 800W CLAC CLAC GV892x.. / GV896x.. 15/09/2014 18/26...
- Page 19 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV892x.. / GV896x.. 15/09/2014 19/26...
- Page 20 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV892x.. / GV896x.. 15/09/2014 20/26...
- Page 21 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect GV892x.. / GV896x.. 15/09/2014 21/26...
- Page 22 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Action / Action Effet / Effect FIN DE PROCEDURE / END OF PROCEDURE ≈ 1s GV892x.. / GV896x.. 15/09/2014 22/26...
- Page 23 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking La procédure de contrôle produit n'est pas engagée. Arrêter le produit, le débrancher et recommencer la procédure : The check procedure of appliance is not hired. Stop the appliance, disconnect it and start again procedure : Contrôler la sonde CTN / Control the NTC probe INFORMATION :...
- Page 24 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler le positionnement de la carte électronique (appui) Control the positioning of the electronic board (support) ou / or Changer la carte électronique / To change the electronic board Contrôler les boutons To control the knobs Contrôler le positionnement de la carte électronique (appui)
- Page 25 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler continuité du faisceau électrique + Connectique Control continuity of the cable form + Connection Contrôler : thermostat + fusible + résistance Contrôler la CTN To control : thermostat + fuse...
- Page 26 PROCEDURE DE CONTRÔLE GENERATEUR VAPEUR CHECK PROCEDURE FOR STEAM GENERATOR Diagnostic - Contrôle - Vérification Diagnosis - Control - Checking Contrôler le Fer / Control the Iron Contrôler continuité du faisceau électrique + Connectique : Control continuity of the cable form + Connection : GV892x..
