Televes Arantia HE-21 Quick Installation Manual

Arantia HE-21
Refs. 831010, 831011
Importantes instrucciones de seguridad
Condiciones generales de instalación
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie la unidad sólo con un paño seco.
7. No bloquee las aberturas de ventilación. Realizar la instalación de acuerdo
con las instrucciones del fabricante.
8. No la instale cerca de fuentes de calor tales como radiadores, registros de
calor, estufas u otros aparatos (incluyendo amplificadores) que produzcan
calor.
9. No anule la característica de seguridad del enchufe polarizado o con conexión
a tierra. Un enchufe polarizado tiene dos patillas planas, una más ancha que
la otra. Un enchufe con toma de tierra tiene dos patillas planas y una tercera
de conexión a tierra. La patilla ancha o la tercera patilla, están pensadas para
su seguridad. Si el enchufe suministrado no encaja en su toma, consulte con
un electricista para que reemplace la toma corriente obsoleta.
10. No pise ni pellizque el cable de red; tenga especial cuidado con las clavijas,
tomas de corriente y en el punto del cual salen del aparato.
11. Utilice solamente los aditamentos/accesorios especificados por el fabricante.
12. Use únicamente la carretilla, plataforma, trípode, soporte o tableros
especificados por el fabricante, o vendidos con el aparato. Cuando se usa una
carretilla, tenga cuidado al mover el conjunto carretilla/aparatos para evitar
lesiones en caso de vuelco.
13. Desenchufe este aparato durante las tormentas eléctricas o cuando no lo
utilice durante largos períodos de tiempo.
14. Solicite todas las reparaciones a personal de servicio cualificado. Solicite una
reparación cuando el aparato se haya dañado de cualquiera forma, como
cuando el cable de red o el enchufe están dañados, se ha derramado líquido
o han caído objetos dentro del aparato, el aparato ha sido expuesto a la lluvia
o humedad, no funciona normalmente, o haya sufrido una caída.
Atención
Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la
lluvia o a la humedad.
El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar
objetos o recipientes llenos de líquidos, como vasos, sobre o cerca del aparato.
Cómo utilizar el equipo de forma segura
La tensión de red de este producto ha de ser: 115-230 V~ 50/60Hz.
En el caso de que cualquier líquido u objeto caigan dentro del aparato, debe
de ponerse en contacto con el servicio técnico.
Para desenchufar el equipo de la red, tire siempre de la clavija, nunca del cable.
No enchufe el equipo a la red eléctrica hasta que todas las demás conexiones
hayan sido realizadas.
La toma de red eléctrica debe estar cerca del equipo y ser fácilmente accesible.
No quitar la tapa del equipo sin desconectarlo de la red.
Instalación segura
La temperatura ambiente no debe superar los 45°C.
No situar el equipo cerca de fuentes de calor o en ambientes de humedad
elevada.
No situar el equipo donde pueda estar sometido a fuertes vibraciones o
sacudidas.
Deje un espacio libre alrededor del aparato para proporcionar una ventilación
adecuada.
No situar sobre el aparato fuentes de llama desnuda, tales como velas
encendidas.
Guía de Instalación Rápida
Descripción
La caja debe contener los siguientes elementos:
• Cabecera HE-21 (con las tarjetas de entrada seleccionadas)
• Cable de alimentación IEC C14
• Una memoria USB
• Este manual
Para conectar correctamente la cabecera HE-21 es necesario seguir los
siguientes pasos:
1. Conecte las señales de entrada a las tarjetas correspondientes.
2. Conecte el cable RJ45 de la interfaz eth0 a la red de administración.
3. Conecte el cable RJ45 de la interfaz eth1 a la red IPTV.
4. Conecte el cable de alimentación a la cabecera HE-21 y a la red eléc-
trica.
5. Encienda la cabecera e introduzca la URL http://192.168.1.10 en su
navegador (preferiblemente Google Chrome) y espere si el sistema
se está iniciando.
6. Una vez finalizado el arranque, se mostrará un formulario de login.
Loguéese con usuario "arantia" y password "headend".
IMPORTANTE:
La red IPTV debe estar optimizada para uso de tráfico multicast.
La memoria USB contiene el firmware para la instalación de la
última versión. Por favor, no formatear esta memoria.
4

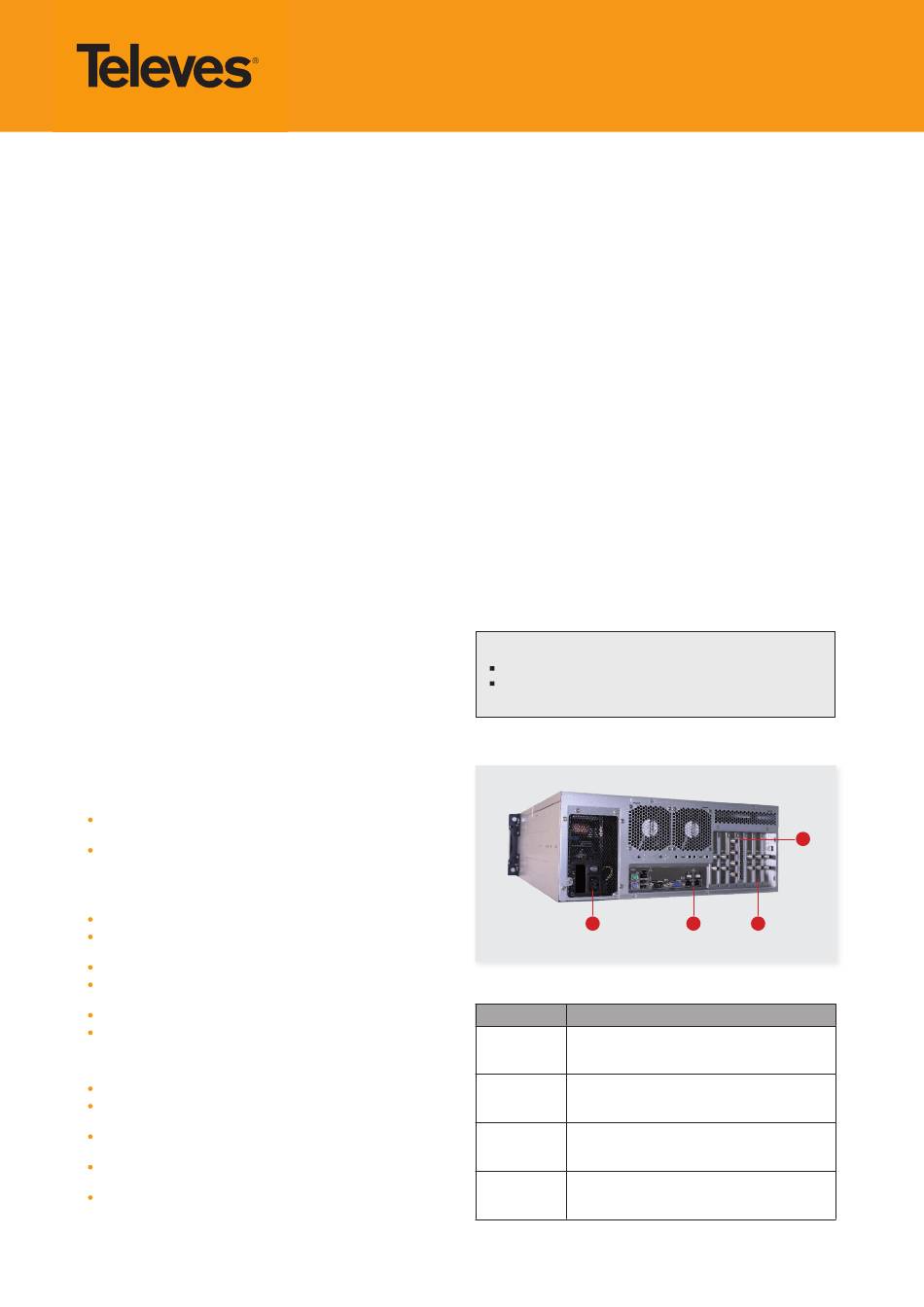

Entradas
1. Slots
Los slots se enumeran del 1 al 7 de derecha a izquierda
(vista trasera). Asegurarse que se conectan correctamente
los cables a las tarjetas de entrada correspondientes.
2. Tarjetas de
Cada tarjeta puede contener múltiples conectores de
entrada entradas. Cada entrada está etiquetada.
3. Interfaces de Eth0 es la interfaz de la herramienta de administración.
red Eth1 es la interfaz del tráfico IPTV.
4. Alimentación Voltaje de entrada 115-230 V~ 50/60Hz.
- 831010 (alimentación simple)
- 831011 (alimentación redundante)
2
3 1
Significado
