Sungrow S450S Quick Installation Manual

Single-phase microinverter
Hide thumbs Also See for S450S:

Advertisement

Available languages

Available languages

Table of Contents

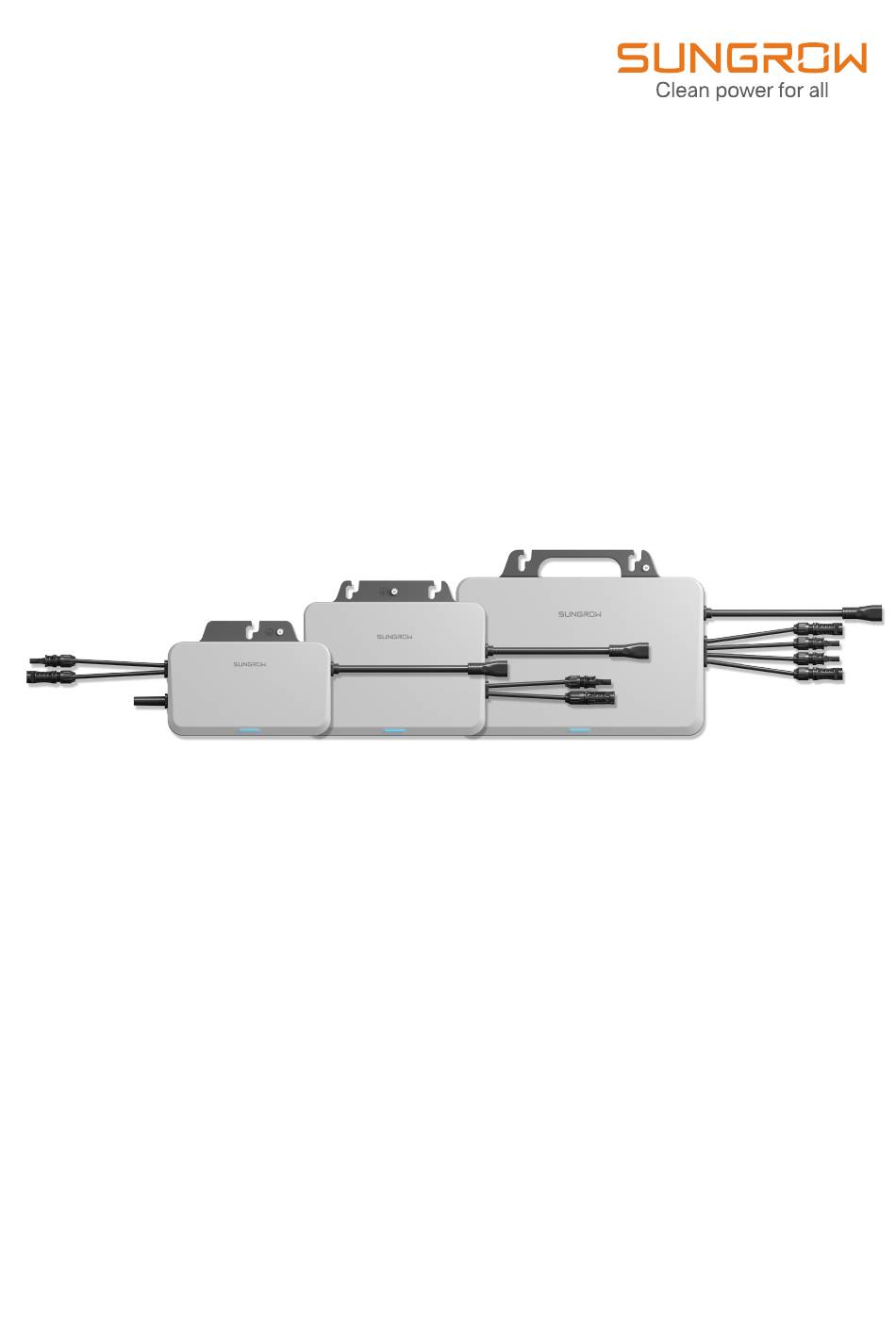

Quick Installation Guide
Single-Phase Microinverter

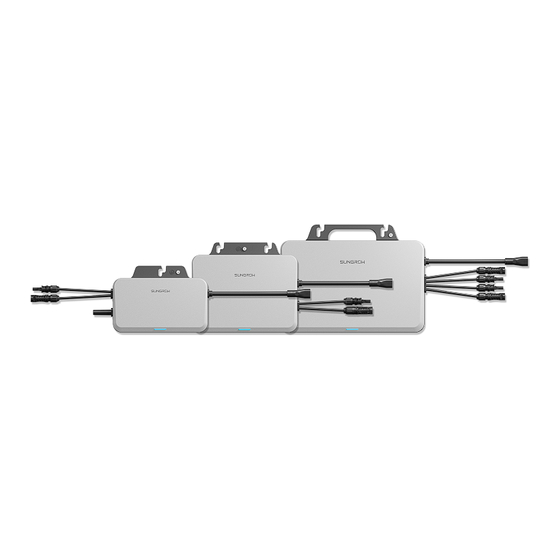

S450S / S800S / S1600S
WWW.SUNGROWPOWER.COM
S450_800_1600S-QIMUL-Ver12-202406

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S450S and is the answer not in the manual?

Questions and answers

Related Manuals for Sungrow S450S

Summary of Contents for Sungrow S450S

  • Page 1 Quick Installation Guide Single-Phase Microinverter S450S / S800S / S1600S WWW.SUNGROWPOWER.COM S450_800_1600S-QIMUL-Ver12-202406...
  • Page 2 4. Before installation, check that the package contents are intact and complete compared to the packing list. Contact SUNGROW or the distributor in case of any damaged or missing components. 5. The cable used must be intact and well insulated. Operation personnel must wear proper personal protective equipment (PPE) all the time.
  • Page 3 DANGER Lethal voltage! PV strings will produce electrical power when exposed to sunlight and can cause a lethal voltage and an  electric shock.  Only qualified personnel can perform the wiring of the PV panels.  All electrical connections must be in accordance with local and national standards. Only with the permission of the local utility grid company, the inverter can be connected to the utility grid.

  • Page 4: Eu Declaration Of Conformity

    Restriction of the use of certain hazardous substances 2011/65/EU and 2015/863/EU (RoHS) SUNGROW confirms herewith that the products described in this document are in compliance with the fundamental requirements and other relevant provisions of the abovementioned directives. The entire EU Declaration of Conformity can be found at support.sungrowpower.com .
  • Page 5 4. Avant l'installation, veuillez vérifier que le contenu de l'emballage est intact et complet en le comparant à la liste de conditionnement. Contactez SUNGROW ou le distributeur en cas de composants endommagés ou absents. 5. Le câble utilisé doit être intact et bien isolé. Le personnel opérationnel doit porter un équipement de protection individuelle approprié...
  • Page 6 DANGER Tension mortelle !  Les chaînes photovoltaïques produisent de l'énergie électrique lorsqu'elles sont exposées au soleil et peuvent provoquer une tension mortelle ainsi qu'une électrocution. Seul le personnel qualifié peut effectuer le câblage des panneaux photovoltaïques.   Tous les raccordements électriques doivent être conformes aux normes locales et nationales. L'onduleur ne peut être branché...

  • Page 7: Déclaration Ue De Conformité

    Compatibilité électromagnétique 2014/30/UE (CEM) Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/EU (RoHS) SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité...
  • Page 8 örtlichen Vorschriften und Richtlinien vertraut ist. 4. Vergewissern Sie sich vor der Installation, dass der Paketinhalt gemäß der Packliste vollständig und funktionsfähig ist. Kontaktieren Sie SUNGROW oder den Händler im Falle von beschädigten oder fehlenden Bauteilen. 5. Das verwendete Kabel muss intakt und gut isoliert sein. Das Fachpersonal muss stets geeignete Schutzausrüstung (PSA) tragen.
  • Page 9 GEFAHR Lebensgefährliche Spannung! PV-Strings wandeln Sonneneinstrahlung in elektrische Energie um und können somit eine  lebensgefährliche Spannung erzeugen und einen Stromschlag verursachen.  Die Verkabelung der PV-Module darf nur durch qualifiziertes Personal erfolgen.  Alle elektrischen Anschlüsse müssen den örtlichen und nationalen Normen entsprechen. Der Wechselrichter darf nur nach Genehmigung durch das örtliche Stromversorgungsunternehmen an ...

  • Page 10: Eu-Konformitätserklärung

    Elektromagnetische Verträglichkeit 2014/30/EU (EMV) Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU und 2015/863/EU (RoHS) SUNGROW bestätigt hiermit, dass die in diesem Dokument beschriebenen Produkte den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der vorstehenden Richtlinien entsprechen. Die vollständige EU-Konformitätserklärung kann unter support.sungrowpower.com abgerufen werden.
  • Page 11 4. Controleer voor installatie de inhoud van de verpakking op beschadiging en bekijk de volledigheid van de levering aan de hand van de pakbon. Neem contact op met SUNGROW of de distributeur indien er sprake is van beschadiging of ontbrekende onderdelen.
  • Page 12 GEVAAR Levensgevaarlijke spanning! PV-strings zetten zonlicht om in elektrische energie en kunnen levensgevaarlijke spanning en elektrische  schokken veroorzaken.  Het bedradingswerk van de PV-panelen mag uitsluitend door gekwalificeerd personeel worden verricht. Alle elektrische aansluitingen moeten in overeenstemming zijn met lokale en nationale voorschriften. ...

  • Page 13: Eu-Conformiteitsverklaring

    Elektromagnetische compatibiliteit 2014/30/EU (EMC) Beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en 2015/863/EU (RoHS) SUNGROW bevestigt hierbij dat de in dit document beschreven producten voldoen aan de essentiële eisen en andere relevante bepalingen van de hierboven genoemde richtlijnen. De volledige EU-conformiteitsverklaring vindt u op support.sungrowpower.com.

  • Page 14: Accessory Pack

    * The images shown here are for reference. The actual product and quantity are based on delivery. Definition Model Description Included in the scope of delivery as standard S450S/S800S/ Microinverter equipment. S1600S Included in the scope of delivery. Used to seal off...
  • Page 15 65 °C -40 °C 0%-100% Product Appearance&Dimensions / Apparence et dimensions du produit / Erscheinungsbild und Abmessungen des Produkts / Uiterlijk en afmetingen van product Screw fixing Grouding point S450S: hole DC connector AC connector Antenna LED indicator 42mm 238mm...
  • Page 16 42mm 265mm 250mm 200mm S1600S: Screw fixing point Screw fixing point Grounding AC connector point DC connector PV4+ PV1+ PV4- PV1- PV3- PV2- PV3+ PV2+ Antenna DC connector LED indicator 361mm 55mm 250mm 200mm...
  • Page 17 Mount the Microinverter / Montage du micro-onduleur / Montieren Sie den Mikrowechselrichter / Monteer de micro-omvormer Do not lift the cable by hand when handling the device.The S450S and S800S microinverters  do not have handles. You may move the device by gripping the groove on its back.
  • Page 18 9.0N m Washers should be added to the M8 screws by the user separately. Washers with an 8.5mm inner diameter,24mm outer diameter, and 2.5mm thickness are recommended. It is recommended that the inverter fixing screws be installed around the roof frame fixing hook. ...
  • Page 19 Wiring Steps / Procédure de câblage / Verkabelungsschritte / Bedradingsprocedure Connect the external grounding cable. 1.5N m Connect the DC connectors,make sure PV1+ there is a PV module connected to PV1. Click PV4+ PV1+ PV4- PV1- PV3- PV2- PV3+ PV2+ WARNING The PV1 DC connector must be connected to a PV module.
  • Page 20 Connect the AC connector. Click (Optional) Connecting extension cables. Click Connect the AC male connector. Click Seal off the T-type connector. Click...
  • Page 21 Commissioning / Mise en service / Inbetriebnahme / Inbedrijfstelling LED Indicator: Blue Slow blink iSolarCloud App “user” “pw1111” Connect only one mobile phone to the microinverter's hotspot at a time. Otherwise, it may lead to a conflict  issue. It is suggested to turn off auto network switching on the mobile phone so that it can stay connected to the ...
  • Page 22 Optional...
  • Page 23 If there is one microinverter only, you can choose "SKIP". The network configuration is then completed.  If there are multiple microinverters, you can choose "CONTINUE" to complete the network configuration for  other microinverters. For details, see Step 9.
  • Page 24 LED Indicator / Voyant DEL / LED-Anzeige / Led-indicator Description Status indicator Color Status Running in on-grid state Steady on Blue Blink slow Standby or starting up Fault (inverter failure, update failed, etc.) Steady on Blink slow Updating Powered off Grey...
  • Page 25 If multiple microinverters are used, paste their QR code labels below.
  • Page 26 For more product information, visit http://support.sungrowpower.com/ or scan the QR code Sungrow Power Supply Co., Ltd. www.sungrowpower.com...

This manual is also suitable for:

S800sS1600s
