Rain Nuvola+ WiFi Vision Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

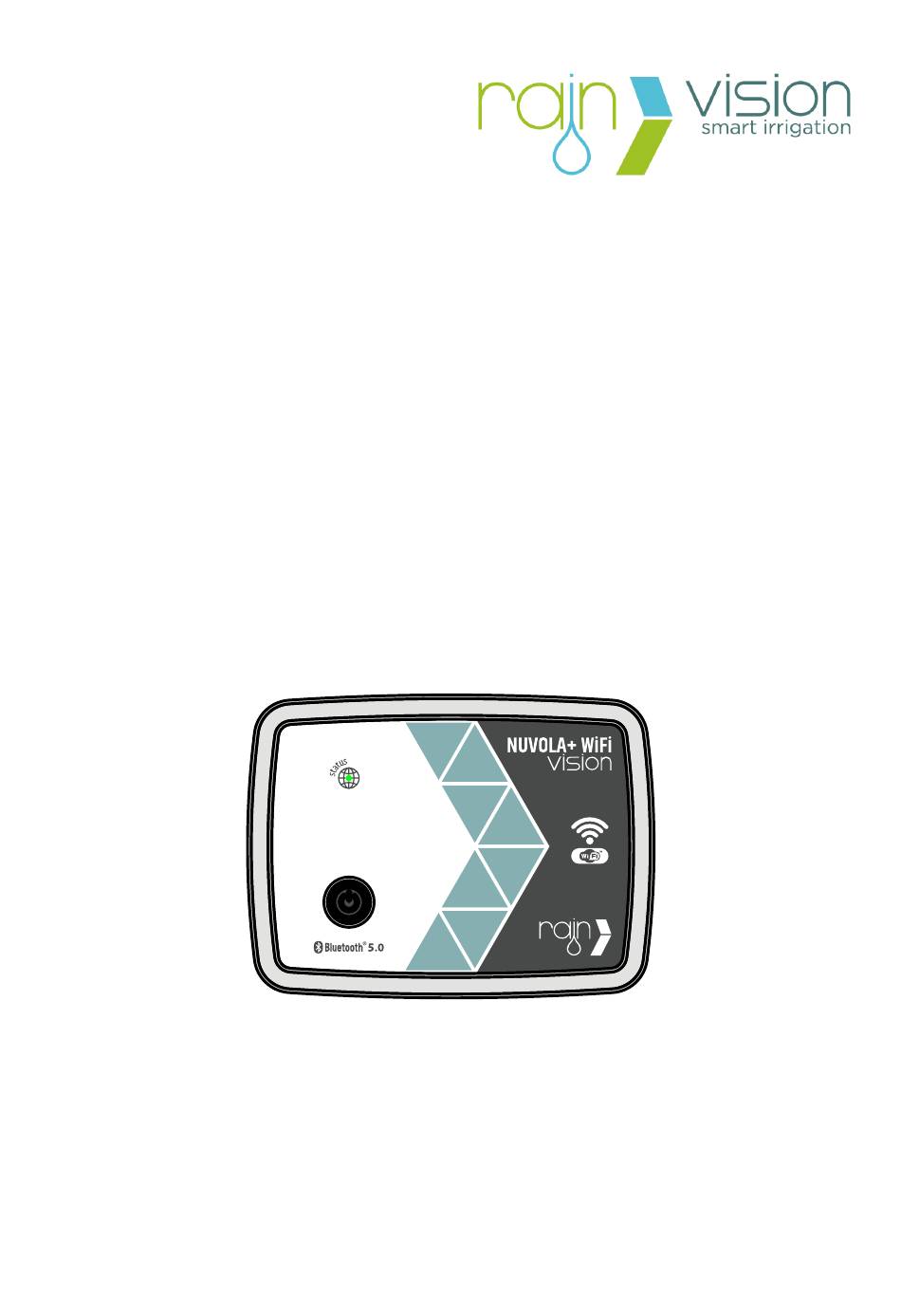

Nuvola+ WiFi Vision
INSTRUCTION MANAUAL
Pag. 2
MANUALE DI ISTRUZIONI
Pag. 35
Ver. 2023 | 001

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Nuvola+ WiFi Vision and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rain Nuvola+ WiFi Vision

Summary of Contents for Rain Nuvola+ WiFi Vision

  • Page 1 Nuvola+ WiFi Vision INSTRUCTION MANAUAL Pag. 2 MANUALE DI ISTRUZIONI Pag. 35 Ver. 2023 | 001...

  • Page 2: Table Of Contents

    Index 1. Warning and danger directions 2. General information 2.1. Description 2.2. Technical specifications 3. Installation 3.1. Battery charging 3.2. Preparing for installation 3.3. Product registration 3.4. Device main screen 3.5. Device information and settings 4. Configuration 4.1. Network configuration 4.2.

  • Page 3: Warning And Danger Directions

    Nuvola+ WiFi Vision 1. Danger warnings indication Symbol Type of risk Device with 3,7 Vdc - 6000 mAh – 22,2 Wh rechargeable lithium battery. Charge device on first use. Charge device only with 5Vdc - minimum 1A power supplies (or alternative sources).

  • Page 4: General Information

    Nuvola+ WiFi Vision 2.1. Description The Nuvola+ WiFi Vision device allows you to remotely manage up to a maximum of 5 Vision devices via Bluetooth via the Internet, accessible via a 2.4GHz Wi-Fi network. The device is equipped with a 3.7 Vdc - 6000 mAh – 22.2 Wh rechargeable lithium battery which, thanks to the watertightness of the casting and cable (IP68), allows maximum installation flexibility.

  • Page 5: Technical Specifications

    Nuvola+ WiFi Vision 2.2. Technical specifications A : Status LED. B: Product name. C: Indication of the technology for connecting to the Internet (Wi-Fi 2.4GHz). D: Device restart button. E: Indication of the technology for connection with other devices (Bluetooth 5.0).
  • Page 6 Nuvola+ WiFi Vision 2014/30/UE directive 2014/53/UE directive Environmental conditions Parameter Specific Operating temperature From 5 °C to 45 °C Dimension and weight Parameter Specific Length 132 mm Height 98 mm Depth 29 mm Weight 0,285 kg Device dimension. Installation manual...

  • Page 7: Installation

    Note: Once the device is charged, the status LED will flash. Moreover, to verify that Bluetooth has been activated correctly, you can use the Rain Vision App. Once the charging phase is complete, close the device's charging cable connector with the protective cap to protect it from water.

  • Page 8: Preparing For Installation

    Nuvola+ WiFi Vision Cap screwed on the device connector. 3.2. Preparing for installation Before proceeding with the installation of the product, find a suitable place with good Wi-Fi coverage. Note: To get a rough indication of the Wi-Fi network coverage in the area where you want to install the device, you can use a smartphone/tablet.

  • Page 9: Product Registration

    High voltage cables, train/tram tracks and power plants. 3.3. Product registration in the Account Download the Rain Vision App to start managing the device, available for iOS and Android smartphones/tablets. Scan the QR code to download the Rain Vision App and manage the device.
  • Page 10 Bluetooth present nearby and once you have obtained the list of devices found, press the Nuvola+ WiFi Vision device to proceed with registration. Note: If there are multiple Nuvola+ WiFi Vision devices, check the ID code on the product you want to register (for example 2100000001).

  • Page 11: Device Main Screen

    Nuvola+ WiFi Vision By pressing the pairing button and entering the initial password, 000000 (six times zero), in the appropriate pairing message (pop-up) proposed by the smartphone/tablet, it is possible to complete the registration of the product within your account.
  • Page 12 Nuvola+ WiFi Vision Once you have registered your device under your account, it will be viewable on your Home screen. Initial screen of the App (Home), where all the devices registered under the account are present. Allows update: Bluetooth connection status and the battery level of the associated devices.

  • Page 13: Device Information And Settings

    Nuvola+ WiFi Vision 3.5. Device settings and information By pressing the setting and information button at the top right (gear) you can change the settings and check the device information. A: Button that allows you to return to the main screen of the Nuvola+ device.

  • Page 14: Configuration

    Nuvola+ WiFi Vision 4. Configuration By pressing the configuration button, you can carry out the following actions: • Set up Wi-Fi network; • Set the frequency of connection of the device to the Internet for executing commands and updates; •...
  • Page 15 Nuvola+ WiFi Vision Android operating system: by pressing the "NETWORK SETUP" button, the smartphone/tablet will start a search for Wi-Fi networks and offer a list with the results. Select the desired Wi-Fi network and enter its password. Once the procedure for sending the Wi-Fi network credentials has been completed, the device's LED...
  • Page 16 Nuvola+ WiFi Vision : Device name (editable). B: Allows you to update: Internet connection status, battery level and list of devices found. Additionally, the Bluetooth connection status and battery level of paired devices will be updated. C: Allows you to change settings and view device information.

  • Page 17: Connection Frequency

    1. check the connection status of the device (online/offline); 2. check the battery charge level of the device; 3. check the Bluetooth signal strength between Nuvola+ WiFi Vision and associated devices; 4. check the battery level of the associated devices;...
  • Page 18 (the more commands the device executes, the shorter the battery life will be); • strength of the Wi-Fi signal that the Nuvola+ WiFi Vision device receives (in the presence of a weak Wi-Fi signal, the device will consume more energy during the connection); •...
  • Page 19 Nuvola+ WiFi Vision Note: As described above, the device will not only connect following the connection frequency set by the user, as it will also depend on: 1. the device waiting to receive commands from the server (at every precise minute);...

  • Page 20: Location

    Weather forecasts are used by the Rain Vision system to suspend scheduled irrigation and avoid wasting water. On this screen it is possible to enable the weather pause which, together with the position, will give the controllers associated with the Nuvola+ WiFi Vision device the possibility to benefit from this functionality. Installation manual...
  • Page 21 The operation with which the weather pause is sent to the controllers is as follows: 1. 1. at the first connection of the day of the Nuvola+ WiFi Vision device with the server, the weather forecast for the following day is checked for each associated controller;...

  • Page 22: Reactive Mode

    Once the day of pause is over, the controller will automatically exit the pause and return to watering following the automatic programming. b. [NO] do not suspend scheduled watering: in this case the Nuvola+ WiFi Vision device will not carry out any operations relating to the weather.
  • Page 23 Nuvola+ WiFi Vision A: Indicates that the connection rate is that of reactive mode. It allows you to know when the Nuvola+ device is in reactive mode and for how long. Installation manual...

  • Page 24: Associated Controller Management

    Nuvola+ WiFi Vision 5. Management of associated controller 5.1. Paired controllers The paired devices screen allows you to: 1. associate new controllers: in this phase the Nuvola+ device will carry out a search for the controllers present within the Bluetooth coverage range. The table below shows the possible Bluetooth coverage symbols with their meanings.
  • Page 25 Nuvola+ WiFi Vision : Button that allows you to close the list of devices found during the last search and return to the list of devices already paired. B: Allows you to update: Internet connection status, battery level and list of devices found.
  • Page 26 Nuvola+ WiFi Vision : Button that allows you to return to the main screen of the Nuvola+ device. B: Allows you to update: Internet connection status, battery level and list of devices found. Additionally, the Bluetooth connection status and battery level of paired devices will be updated.
  • Page 27 Nuvola+ WiFi Vision : Button that allows you to return to the main screen of the Nuvola+ device. B: Allows you to update: Internet connection status, battery level and list of devices found. Additionally, the Bluetooth connection status and battery level of paired devices will be updated.

  • Page 28: Controller Screen Via Nuvola

    E: Status of the controller (ON/OFF). By pressing it you can see the temporary states, i.e.: irrigation in progress, pump control, fertigation, pause, weather pause, rain sensor active. F: Battery charge level (not reported if the device is charging). D: It allows you to check when the next connection with the controller will take place for any updates or commands.
  • Page 29 Nuvola+ WiFi Vision : “Back” button to return to the controller screen. B: Name of the controller. C: Allows you to import the irrigation durations previously set within the selected program. D: Allows you to increase or decrease the irrigation duration on all zones at the same time.
  • Page 30 Nuvola+ WiFi Vision : “Back” button to return to the controller screen. B: Name of the controller. C: The zone in operation when the last update was made is indicated to the user. D: The subsequent zones with their durations are displayed.

  • Page 31: Troubleshooting

    6.1. Troubleshooting steps Try to find a solution to the problem with the help of the information in this document. If it is not possible to find a solution to the problem, contact Rain S.p.A. technical service. 6.2. Troubleshooting tables...
  • Page 32 1. Make sure your e-SIM subscription fee has been renewed. 2. Contact Rain S.p.A. technical service. The device always has a Problems with the Server. Contact Rain S.p.A. technical service. flashing blue light.

  • Page 33: Symbols

    Nuvola+ Cell Vision 7. Symbols Symbol Description Certificate of conformity to European Directives. The device complies with the standards of the European directives of: "electromagnetic compatibility" (2014/30/EU), "low voltage" (2014/35/EU) and "radio equipment directive" (2014/53/EU RED). Waste from electrical and electronic equipment (WEEE). European Directive 2012/19/EU.
  • Page 34 Ver. 2023 | 001...
  • Page 35 Nuvola+ Cell Vision Indice generale 1. Indicazioni di avvertenze e pericolo 2. Informazioni generali 2.1. Descrizione 2.2. Specifiche tecniche 3. Installazione 3.1. Ricarica della batteria 3.2. Preparazione all’installazione 3.3. Registrazione prodotto nell’Account 3.4. Schermata principale dispositivo 3.5. Impostazioni e informazioni dispositivo 4.

  • Page 36: Indicazioni Di Avvertenze E Pericolo

    Nuvola+ WiFi Vision 1. Indicazioni di avvertenze e pericolo Simbolo Tipo di rischio Dispositivo alimentato da batteria al litio ricaricabile da 3,7 Vdc - 6.000 mAh – 22,2 Wh. Caricare il dispositivo prima del primo utilizzo. Caricare il dispositivo utilizzando solamente alimentatori (o fonti alternative) con tensione di 5Vdc e corrente minima di 1 A.

  • Page 37: Informazioni Generali

    Nuvola+ WiFi Vision 2.2. Descrizione Il dispositivo Nuvola+ WiFi Vision permette di gestire da remoto tramite Internet, accessibile tramite una rete Wi-Fi 2.4GHz, fino a un massimo di 5 dispositivi Vision via Bluetooth. Il dispositivo è dotato di una batteria al litio da 3,7 Vdc - 6.000 mAh – 22,2 Wh che, grazie anche alla tenuta stagna dell’involucro e del cavo (IP68), gli permette la massima flessibilità...

  • Page 38: Specifiche Tecniche

    Nuvola+ WiFi Vision 2.3. Specifiche tecniche Led di stato RGB. B: Nome prodotto. C: Indicazione della tecnologia per la connessione ad Internet (Wi-Fi 2.4GHz). D: Pulsante di riavvio del dispositivo. E: Indicazione della tecnologia per la connessione con gli altri dispositivi (Bluetooth 5.0).
  • Page 39 Nuvola+ WiFi Vision Certificazioni Direttiva 2014/35/UE Direttiva 2014/30/UE Direttiva 2014/53/UE Condizioni ambientali Parametro Specifica Temperatura di esercizio da 5 °C a 45 °C Dimensioni e peso Parametro Specifica Larghezza 132 mm Altezza 98 mm Profondità 29 mm Peso 0,285 kg Dimensioni dispositivo.

  • Page 40: Installazione

    Nuvola+ WiFi Vision 3. Installazione 3.1. Ricarica della batteria La batteria del dispositivo deve essere completamente ricaricata prima di procedere con l’installazione. Per far ciò utilizzare un alimentatore USB 5Vdc (min 1A) e l’adattatore dato in dotazione con il prodotto. Il tempo necessario per effettuare la prima ricarica è di circa 10 – 12 ore.

  • Page 41: Preparazione All'installazione

    Nuvola+ WiFi Vision Tappo avvitato sul connettore del dispositivo. 3.2. Preparazione all’installazione Prima di procedere con l’installazione del prodotto, trovare un luogo idoneo con una buona copertura Wi-Fi. Nota: Per avere un’indicazione di massima della copertura della tua rete Wi-Fi può essere utilizzato uno smartphone/tablet.

  • Page 42: Registrazione Prodotto Nell'account

    Cavi di alta tensione, binari del treno/tram e centrali elettriche. 3.3. Registrazione prodotto nell’Account Scaricare l’App Rain Vision per poter iniziare a gestire il dispositivo, disponibile sia per smartphone/tablet iOS che Android. Inquadra il codice QR per poter scaricare l’App Rain Vision e gestire il dispositivo Inquadra il codice QR per poter scaricare l’App Rain Vision e gestire il dispositivo.
  • Page 43 Vision via Bluetooth presenti nelle vicinanze e una volta ottenuta la lista con i dispositivi trovati, premere sul dispositivo Nuvola+ WiFi Vision per procedere con la registrazione. Nota: Se sono presenti più dispositivi Nuvola+ WiFi Vision, verificare il codice ID presente sul prodotto che si vuole registrare (ad esempio 2100000001).

  • Page 44: Schermata Principale Dispositivo

    Nuvola+ WiFi Vision A : Immagine del dispositivo. B: Nome del prodotto. C: Copertura Bluetooth e livello batteria. D: Codice identificativo (ID), sia in decimale che in esadecimale; E: Indicazione della password iniziale. F: Permette di procedere con l’associazione. Schermata di associazione dispositivo.
  • Page 45 Nuvola+ WiFi Vision Nome del dispositivo (modificabile). B: Permette di aggiornare: stato della connessione ad Internet, livello di batteria e lista dei dispositivi trovati. Inoltre, lo stato di connessione Bluetooth e il livello batteria dei dispositivi associati verrà aggiornato. C: Permette di modificare le impostazioni e di visualizzare le informazioni del dispositivo.
  • Page 46 Nuvola+ WiFi Vision In questo modo, oltre ad aver rimosso dal proprio account il dispositivo, vengono disassociati in automatico anche tutte le centraline dal dispositivo Nuvola+. Trascinando verso destra e premendo sul cestino, è possibile rimuovere il dispositivo dal proprio account.

  • Page 47: Impostazioni E Informazioni Dispositivo

    Nuvola+ WiFi Vision 3.5. Impostazioni e informazioni dispositivo Premendo sul pulsante impostazione e informazioni in alto a destra (ingranaggio) è possibile modificare alcune impostazioni e verificare le informazioni del dispositivo. A: Pulsante che permette di tornare alla schermata principale del dispositivo Nuvola+.

  • Page 48: Configurazione

    Nuvola+ WiFi Vision 4. Configurazione Premendo sul pulsante di configurazione è possibile effettuare le seguenti azioni: • Configurare la rete Wi-Fi; • Impostare la frequenza di connessione del dispositivo ad Internet per l’esecuzione dei comandi e degli aggiornamenti; • Impostare la posizione, necessaria per utilizzare le previsioni meteo;...
  • Page 49 Nuvola+ WiFi Vision Sistema operativo Android: premendo sul pulsante “CONFIGURA RETE”, lo smartphone/tablet avvierà una ricerca delle reti Wi-Fi e proporrà una lista con i risultati. Selezionare la rete Wi-Fi desiderata e inserire la relativa password. Terminata la procedura di invio delle credenziali della rete Wi-Fi, la luce led del dispositivo inizierà a...
  • Page 50 Nuvola+ WiFi Vision : Nome del dispositivo (modificabile). B: Permette di aggiornare: stato della connessione ad Internet, livello di batteria e lista dei dispositivi trovati. Inoltre, lo stato di connessione Bluetooth e il livello batteria dei dispositivi associati verrà aggiornato.

  • Page 51: Frequenza Di Connessione

    1. verificare lo stato di connessione del dispositivo (online/offline); 2. verificare il livello di carica della batteria del dispositivo; 3. verificare la potenza di segnale Bluetooth tra Nuvola+ WiFi Vision e dispositivi associati; 4. verificare il livello di batteria dei dispositivi associati;...
  • Page 52 12:06:00) per ricevere e successivamente eseguire i comandi (Attesa Sync). C: scattato il minuto, il server inizierà a processare e ad inviare al dispositivo Nuvola+ WiFi Vision i vari comandi da eseguire. In base al numero di comandi inviati dall’utente e quelli automatici, il dispositivo avrà...
  • Page 53 Nuvola+ WiFi Vision Nota: Come descritto sopra, il dispositivo non si connetterà solamente seguendo la frequenza di connessione impostata dall’utente, poiché dipenderà anche da: 3. l’attesa del dispositivo nel ricevere i comandi dal server (ad ogni minuto preciso); 4. dalla fase di sincronizzazione del dispositivo e delle centraline per l’esecuzione dei comandi.

  • Page 54: Posizione

    Le previsioni meteo vengono utilizzate dal sistema Rain Vision per sospendere le irrigazioni programmate ed evitare sprechi di acqua. In questa schermata è possibile abilitare la pausa meteo che insieme alla posizione, daranno la possibilità alle centraline associate al dispositivo Nuvola+ WiFi Vision di beneficiare di questa funzionalità. Manuale di istruzioni...
  • Page 55 Il funzionamento con cui viene mandata la pausa meteo alle centraline è il seguente: 1. alla prima connessione del giorno del dispositivo Nuvola+ WiFi Vision con il server, vengono verificate le previsioni meteo per il giorno successivo per ogni centralina associata;...

  • Page 56: Modalità Reattiva

    Terminato il giorno di pausa, la centralina uscirà in automatico dalla paura e tornerà ad irrigare seguendo la programmazione automatica. b. [NO] non sospendere le irrigazioni programmate: in questo caso il dispositivo Nuvola+ WiFi Vision non effettuerà alcuna operazione inerente al meteo. Grafico con flusso dell’invio della pausa meteo. 4.5. Modalità reattiva La Modalità...
  • Page 57 Nuvola+ WiFi Vision A: Indica che la frequenza di connessione è quella della modalità reattiva. Permette di sapere quando il dispositivo Nuvola+ è in modalità reattiva e fino a quando. Manuale di istruzioni...

  • Page 58: Gestione Centraline Associate

    Nuvola+ WiFi Vision 5. Gestione centraline associate 5.1. Dispositivi associati La schermata dei dispositivi associati permette di: 1. associare nuove centraline: in questa fase il dispositivo Nuvola+ effettuerà una ricerca delle centraline presenti nel raggio di copertura del Bluetooth. Nella tabella di seguito vengono riportate le possibili icone della copertura Bluetooth con i relativi significati.
  • Page 59 Nuvola+ WiFi Vision : Pulsante che permette di chiudere l’elenco dei dispositivi trovati durante l’ultima ricerca e di tornare all’elenco dei dispositivi già associati. B: Permette di aggiornare: stato della connessione ad Internet, livello di batteria e lista dei dispositivi trovati. Inoltre, lo stato di connessione Bluetooth e il livello batteria dei dispositivi associati verrà...
  • Page 60 Nuvola+ WiFi Vision : Pulsante che permette di tornare alla schermata principale del dispositivo Nuvola+. B: Permette di aggiornare: stato della connessione ad Internet, livello di batteria e lista dei dispositivi trovati. Inoltre, lo stato di connessione Bluetooth e il livello batteria dei dispositivi associati verrà...
  • Page 61 Nuvola+ WiFi Vision : Pulsante che permette tornare alla schermata principale del dispositivo Nuvola+. B: Permette di aggiornare: stato della connessione ad Internet, livello di batteria e lista dei dispositivi trovati. Inoltre, lo stato di connessione Bluetooth e il livello batteria dei dispositivi associati verrà...

  • Page 62: Schermata Centralina Via Nuvola

    Nuvola+ WiFi Vision 5.2. Schermata centralina via Nuvola+ : Pulsante “Indietro” per tornare alla schermata dispositivi associati della Nuvola+. B: Permette di aggiornare: stato della centralina (ON/OFF), la programmazione e le varie impostazioni della centralina. C: Permette di visualizzare la copertura Bluetooth tra centralina e dispositivo Nuvola+.
  • Page 63 Nuvola+ WiFi Vision : Pulsante “Indietro” per tornare alla schermata della centralina. B: Nome della centralina. C: Permette di importare le durate di irrigazione precedentemente impostate all’interno del programma selezionato. D: Permette di aumentare o diminuire la durata di irrigazione su tutte le zone contemporaneamente.
  • Page 64 Nuvola+ WiFi Vision : Pulsante “Indietro” per tornare alla schermata della centralina. B: Nome della centralina. C: Viene indicata all’utente la zona in funzione quando è stato fatto l’ultimo aggiornamento. D: Vengono visualizzate le zone successive con le relative durate.

  • Page 65: Risoluzione Dei Problemi

    6.1. Procedura di risoluzione dei problemi Provare a trovare una soluzione al problema con l'ausilio delle informazioni riportate in questo documento. Qualora non fosse possibile trovare una soluzione al problema, contattare il servizio tecnico di Rain S.p.A. 6.2. Tabelle di risoluzione dei problemi...
  • Page 66 Il dispositivo presenta Problemi di rete del Verificare che il modem/router abbiano sempre la luce blu modem/router. accesso ad Internet. lampeggiante. Problemi con il Server. Contattare il servizio tecnico di Rain S.p.A. Manuale di istruzioni...
  • Page 67 Impossibile associare una La centralina non è mai stata Associarsi via Bluetooth con la centralina centralina presente associata via Bluetooth con lo utilizzando lo smartphone/tablet. nell’elenco dispositivi trovati. smartphone/tablet. Impossibile effettuare Password inserita durante la Riprovare ad effettuare la procedura di operazioni tramite Nuvola fase di associazione tra associazione tra i dispositivi, disassociando...

  • Page 68: Simboli

    7. Simboli Simbolo Descrizione Certificato di conformità alle Direttive Europee. Il dispositivo è conforme agli standard delle direttive europee di: "compatibilità elettromagnetica" (2014/30/UE), "bassa tensione" (2014/35/UE) e "direttiva sulle apparecchiature radio" (2014/53/UE RED). Rifiuto da apparecchiatura elettrica ed elettronica (RAEE). Direttiva europea 2012/19/UE.
  • Page 69 RAIN S.p.A. Via Carlo Osma, 2 20151 Milano (MI), ITALY www.rain.it Tel: +39 0331 514511 E-mail: info@rain.it Manuale di istruzioni...
