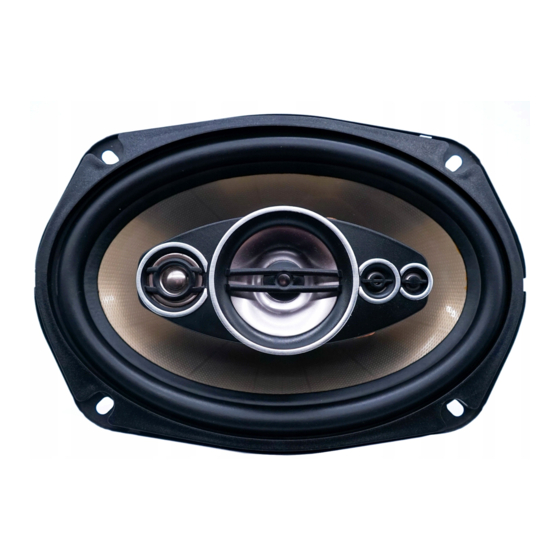

ACS-696
USER GUIDE
6x9" - 5 WAY SPEAKERS
▪ FREQUENCY: 70-22KHZ
▪ SENSITIVITY: 89dB/W/M
▪ MAX POWER: 250W
▪ MAGNET: 434.5 GRAMS
▪ VOICE COIL: 25MM
▪ MIDRANGE AND TWEETER: 66MM MID RANGE
20MM PIEZO TWEETER AND 2x15MM PIEZO
TWEETER
■
WIRING CONNECTION (Fig. I)
Please watch for polarity
⑤
Car stereo
⑥ Left
⑦ Right
⑧ Red
⑨ Black
⑩ Red
⑪ Black
⑫ Left speaker (4 ohms)
⑬ Right speaker (4 ohms)
■ CONNECTION DIAGRAM
■
CONTENTS
■ CONNECTION DIAGRAM
EN-ENGLISH
