  • Page 1 Marine 6001A Marine 10001A Amplifiers Owner’s Manual INPUT LEVEL Mode d’emploi GAIN 320Hz FREQ 32Hz INPUT 12dB BASS LEVEL Bedienungsanleitung BOOST 0° PHASE GAIN 180° 320Hz FREQ TURN-ON 32Hz MODE 12dB BASS Manual de propietario BOOST 6001A 0° PHASE 180° TURN-ON MODE Manuale d'istruzioni...

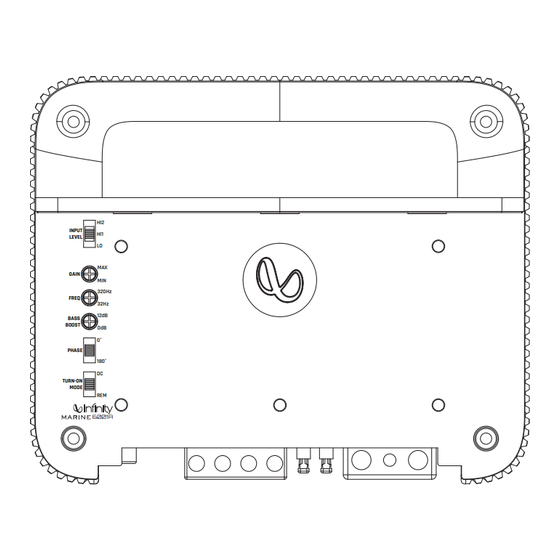

  • Page 2 Marine 6001A Marine 10001A Amplifiers WHAT'S IN THE BOX ACCESSING CONNECTORS AND CONTROL PANEL Marine 6001A 1. Slide the panel cover down FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ 32Hz 32HZ GAIN GAIN TURN-ON X-OVER INPUT...
  • Page 3 High-level signals IMPORTANT: Disconnect the negative (–) battery terminal of the accessory battery before beginning the installation. • Always wear protective eyewear when using tools. • Choose a safe mounting location. Check clearances on both sides of a planned mounting surface. Be sure that screws or wires will not puncture the vessel hull, fuel lines, or wiring Loosen Insert...

  • Page 4: Specifications

    WIRING FOR AUDIO OUTPUT SETTING GAIN, CROSSOVERS, AND BASS BOOST One subwoofer (4ohm/2ohm) Setting the gain 1. Start with control set to minimum, and the crossover control rotated midway. 2. Choose music with substantial bass content. GAIN 3. Turn the volume control on your receiver to Subwoofer ¾...

  • Page 5: Troubleshooting

    TROUBLESHOOTING No audio and POWER INDICATOR is off. • No voltage at BATT+ and/or REM terminals, or bad or no ground connection. Check voltages at amplifier terminals with VOM. No audio and PROTECT INDICATOR flashes every 4 seconds. • DC voltage on amplifier output. Amplifier may need service; see enclosed warranty card for service information.
  • Page 6 Amplificateurs Marine 6001A Marine 10001A CONTENU DE LA BOÎTE ACCÈS AUX CONNECTEURS ET AU PANNEAU DE COMMANDE Marine 6001A 1. Faites glisser le couvercle vers le bas FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ 32Hz 32HZ...
  • Page 7 Signaux de niveau haut IMPORTANT : Déconnectez la borne négative (–) de la batterie de l’accessoire avant de commencer l’installation. • Portez toujours des lunettes de protection pour utiliser des outils. • Choisissez un emplacement de montage sûr. Vérifiez les espaces des deux côtés de la surface de montage prévue.

  • Page 8: Spécifications

    CÂBLAGE DE LA SORTIE AUDIO RÉGLAGE DU GAIN, DU FILTRE DE RÉPARTITION ET SURAMPLIFICATION DES Un subwoofer (4 ohms / 2 ohms) GRAVES Réglage du gain 1. Démarrez avec la commande réglée au minimum et la commandes de répartition tournée à mi-course. Subwoofer 2.

  • Page 9: Résolution Des Problèmes

    Marine 6001A Marine 10001A Calibres de fils recommandés Température de fonctionnement 45°C 45°C maximale RÉSOLUTION DES PROBLÈMES Aucun son et TÉMOIN D’ALIMENTATION éteint. • Aucune tension sur BATT + et/ou aux bornes REM, ou connexion de masse mauvaise ou absente. Vérifiez les tensions aux bornes de l’amplificateur avec un voltmètre.
  • Page 10 Verstärker Marine 6001A Marine 10001A VERPACKUNGSINHALT ZUGANG ZU ANSCHLÜSSEN UND BEDIENFELD Marine 6001A 1. Abdeckung nach unten schieben FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ 32Hz 32HZ GAIN GAIN TURN-ON X-OVER INPUT FULL MODE 320Hz FREQ...
  • Page 11 Hochpegelsignale WICHTIG: Den Minuspol (-) der Zubehörbatterie abklemmen, bevor mit dem Einbau begonnen wird. • Bei der Arbeit mit Werkzeugen immer eine Schutzbrille tragen. • Einen sicheren Montageort wählen. Die Abstände auf beiden Seiten der vorgesehenen Montagefläche überprüfen. Darauf achten, dass Schrauben oder Kabel keine Bremsleitungen, Schrauben Kabel Schrauben...

  • Page 12: Technische Daten

    VERKABELUNG FÜR AUDIOAUSGABE EINSTELLEN VON VORVERSTÄRKUNG, FREQUENZWEICHEN UND Ein Subwoofer (4 Ohm/2 Ohm) BASSVERSTÄRKUNG Einstellen der Vorverstärkung 1. Beginne mit der Minimaleinstellung des Reglers , während die Frequenzweiche in Mittelstellung steht. Subwoofer 2. Wähle Musik mit kräftigem Bassanteil. GAIN 3. Drehe den Lautstärkeregler deines Receivers auf ¾...

  • Page 13: Fehlerbehebung

    FEHLERBEHEBUNG Kein Ton und die POWER-ANZEIGE ist aus. • Kein Strom an den BATT+- und/oder REM-Anschlüssen, oder schlechte bzw. keine Masseverbindung. Überprüfe die Spannung an den Verstärkeranschlüssen mit einem Spannungsmessgerät. Kein Ton und die SCHUTZANZEIGE blinkt alle 4 Sekunden. • DC-Spannung am Verstärker-Ausgang. Der Verstärker muss eventuell repariert werden.
  • Page 14 Amplificadores Marine 6001A Marine 10001A CONTENIDO DE LA CAJA ACCEDER A LOS CONECTORES Y AL PANEL DE CONTROL Marine 6001A 1. Desliza la tapa del panel hacia abajo FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ 32Hz...
  • Page 15 Señales de alto nivel IMPORTANTE: Desconecta el terminal negativo (–) de la batería accesoria antes de empezar la instalación. • Utiliza protección ocular siempre que utilices herramientas. • Elige una ubicación de montaje segura. Comprueba los espacios libres a ambos lados de la superficies de montaje planeada.

  • Page 16: Especificaciones

    CABLEADO PARA SALIDA DE AUDIO AJUSTAR LA GANANCIA, EL CORTE DE FRECUENCIAS Y LA POTENCIA DE BAJOS Un subwoofer (4 ohm/2 ohm) Ajustar la ganancia 1. Empieza con el control en el mínimo y el control de corte de frecuencias girado hasta la mitad.

  • Page 17: Localización Y Solución De

    Marine 6001A Marine 10001A Calibre de cable recomendado Temperatura máxima 45°C 45°C de funcionamiento LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS No hay sonido y el indicador POWER (Alimentación) está apagado. • No hay tensión en los terminales BATT+ y/o REM o la conexión con tierra es defectuosa o inexistente.

  • Page 18: Contenuto Della Confezione

    Amplificatori Marine 6001A e Marine 10001A CONTENUTO DELLA CONFEZIONE ACCESSO AI CONNETTORI ED AL PANNELLO DI CONTROLLO Marine 6001A 1. Far scorrere verso il basso la copertura del pannello FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ...
  • Page 19 Segnali ad alto-livello IMPORTANTE: Scollegare il terminale negativo (–) della batteria accessoria prima di iniziare l’installazione. • Quando si usano gli attrezzi, indossare sempre gli occhiali di protezione. • Scegliere una posizione di montaggio sicura. Controllare che vi sia spazio libero su entrambi i lati della superficie di montaggio Allentare Inserire i Serrare...
  • Page 20 CABLAGGIO PER L’USCITA AUDIO IMPOSTAZIONE DEL GUADAGNO, DEL CROSSOVER E DEL BASS BOOST Un subwoofer (4 ohm/2 ohm ) Impostazione del guadagno (gain) 1. Cominciare con il controllo impostato al minimo, e con il controllo del crossover ruotato a metà. 2.

  • Page 21: Risoluzione Dei Problemi

    Marine 6001A Marine 10001A 8-11/16" x 2-3/16" x 12-5/8" x 2-3/16" x Dimensioni (L x A x P) 7-1/8" (220 mm x 7-1/8" (320 mm x 55,7 mm x 180 mm) 55,7 mm x 180 mm) Peso 2,54 kg 3,58 kg Sezione raccomandata dei cavi Temperatura d’esercizio...
  • Page 22 Marine 6001A Marine 10001A versterkers VERPAKKINGSINHOUD GEBRUIK VAN CONNECTOREN EN BEDIENINGSPANEEL Marine 6001A 1. Schuif het kapje naar beneden FRONT GAIN BOOST 0° INPUT LEVEL X-OVER FULL PHASE 180° 320Hz 320HZ FREQ FREQ 32Hz 32HZ GAIN GAIN TURN-ON X-OVER INPUT FULL MODE 320Hz...
  • Page 23 High-level signalen BELANGRIJK: Koppel de negatieve (–) accupool van de batterij van het accessoire los voordat je met de installatie begint. • Draag bij gebruik van gereedschappen altijd een veiligheidsbril. • Kies een veilige montagelocatie. Controleer de ruimte aan beide zijden van de geplande montageplaats. Zorg ervoor dat Schroeven Kabels Schroeven...
  • Page 24 BEDRADING VOOR AUDIO-UITVOER VERSTERKING (GAIN), CROSSOVERS EN BASVERSTERKING INSTELLEN Eén subwoofer (4 ohm / 2 ohm) Versterking (gain) instellen 1. Start met de instelling op het minimum en de crossover-bediening halverwege. 2. Kies muziek met veel bas. Subwoofer GAIN 3. Zet de volumeregelaar op de ontvanger op ¾...

  • Page 25: Problemen Oplossen

    Het kan ook nodig zijn om een dynamoruisfilter op de voedingskabel tussen batterij en dynamo te installeren. HARMAN International Industries, © 2023 HARMAN International Industries, Incorporated. All rights reserved. Incorporated 8500 Balboa Boulevard, Infinity is a trademark of HARMAN International Industries, Incorporated, Northridge, CA 91329 USA registered in the United States and/or other countries.

This manual is also suitable for:
