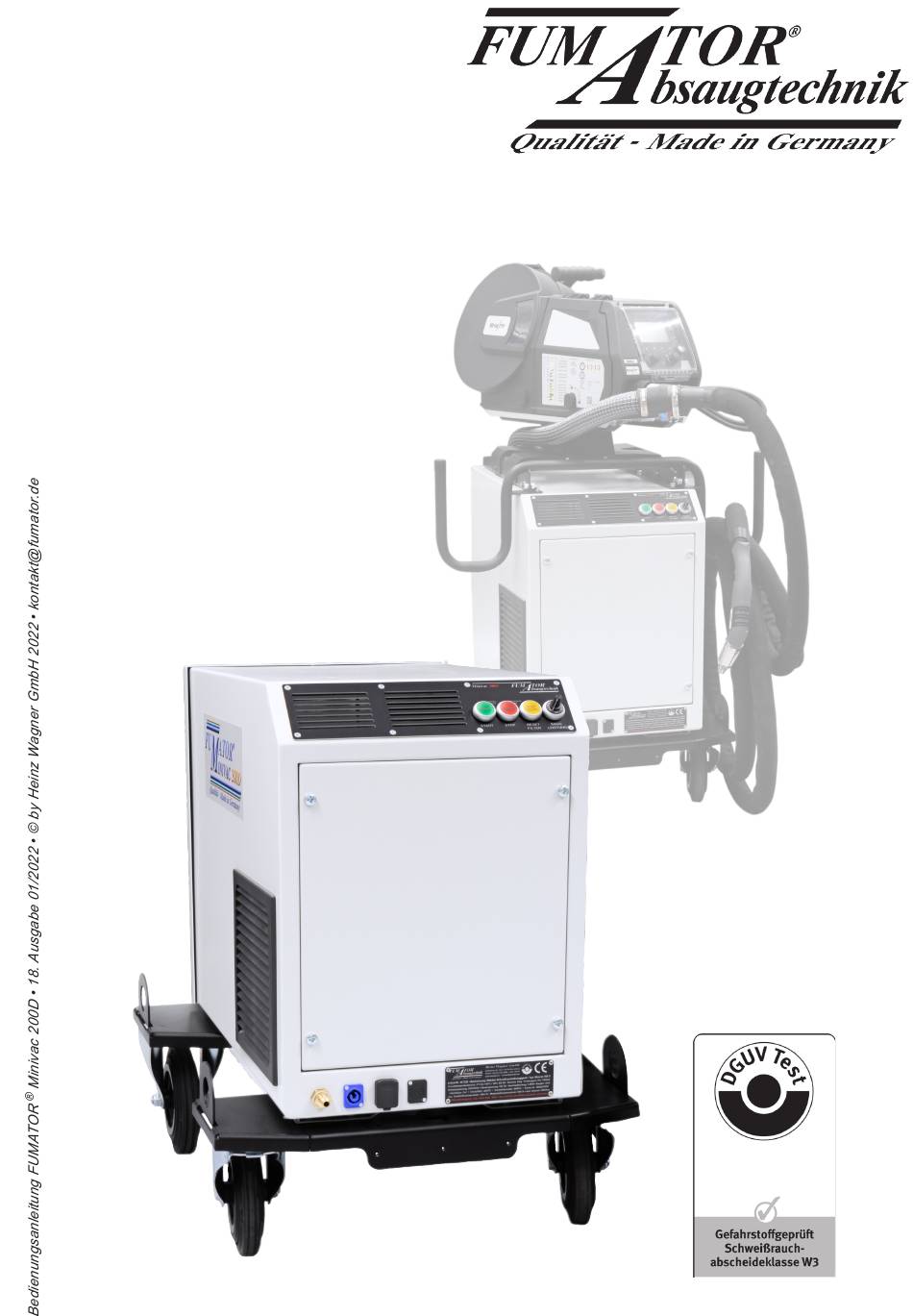

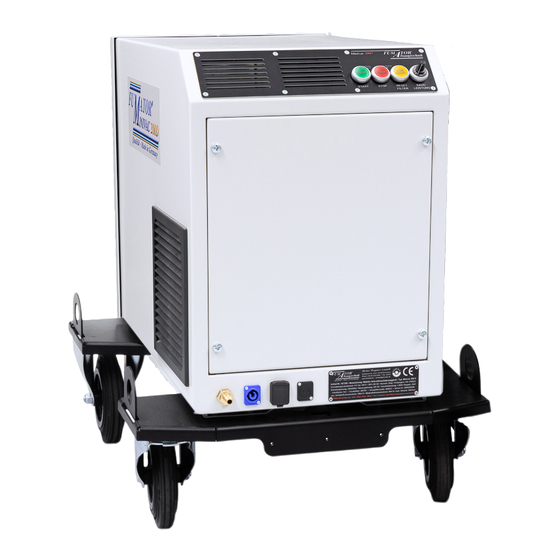

- Page 1 EDIENUNGSANLEITUNG NSTRUCTION ANUAL 200D INIVAC IFA 1705033...
-
Page 2: Table Of Contents
F UM 200D ® INIVAC bsaugtechnik Qualität - Made in Germany NHALTSVERZEICHNIS ABLE OF CONTENS Seite 1 1.0 Einleitung Page 11 Introduction 1.1 Vor der Anwendung Prior to use 1.2 Überprüfen beim Wareneingang Check goods on receipt 1.3 Montage Assembly Seite 2 1.4 Aufstellungsort Page 12 1.4 Location of the installation... -
Page 3: Vor Der Anwendung
200D INIVAC 1.1 Vor der Anwendung Diese Betriebsanleitung unbedingt vor Inbetriebnahme lesen, um einen sicheren Umgang mit dem Produkt zu garantieren. Der Betreiber muss dem Bediener diese Betriebsanleitung zugängig machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat. Die Betriebsanleitung für den späteren Gebrauch aufbewahren. -
Page 4: Transport Der Absauganlage
200D INIVAC 1.4 Aufstellungsort Minivac Absauganlagen sind nur zum Einsatz in überdachten und von Wettereinflüssen geschützten, trockenen Räumen geeignet. Es ist darauf zu achten, daß die Absauganlage abluftseitig frei ausblasen kann. 1.5 Transport der Absauganlage Vor dem Transport der Absauganlage entfernen Sie alle angeschlossenen Leitungen wie Stromkabel, Druckluftanschlussleitung, Sensorkabel oder Flexschlauch um Beschädigungen an der Absauganlage zu vermeiden. 1.6 Lieferumfang Absauganlage Minivac 200D mit Radsatz und Selbstabreinigung Bedienungsanleitung in Deutsch und Englisch... -
Page 5: Sicherheitshinweise
200D INIVAC 2.1 Sicherheitshinweise Der Minivac ist in erster Linie eine mobile Brenner- und Lötplatzabsauganlage. Glühende Partikel, brennbare und explosive Gemische oder auch flüssige Medien dürfen nicht angesaugt werden! Nicht ohne beziehungsweise nicht mit beschädigtem Filterelement saugen. Motor und Lüfterrad nehmen erheblichen Schaden! Der Saugvorgang darf nicht mit lodernden Flammen, brennbaren oder explosiven Gasgemischen durchgeführt werden! Brand- bzw. Explosionsgefahr !! Das Absaugen und Abscheiden von Aluminiumschleifstäuben ist grundsätzlich nicht zulässig! Führen Sie Wartungsarbeiten nur nach erfolgter Trennung der Absauganlage vom Netz durch! Das Erfassungselement sollte so positioniert werden das die thermische Schweißrauchbewegung ausgenutzt wird! Es ist darauf zu achten, daß die Netzanschlußleitung nicht durch Überfahren, Quetschen, Zerren und dergleichen verletzt oder beschädigt wird. Netzanschlußleitung regelmäßig auf Anzeichen einer Verletzung und Alterung zu untersuchen! Das Gerät darf nicht benutzt werden, wenn die Netzanschlußleitung nicht einwandfrei ist! Bei selbstabreinigenden Minivac Absauganlagen grundsätzlich die Druckluft anschließen! -
Page 6: Inbetriebnahme
200D INIVAC 2.3 Wirkungsweise Der Schweiß- oder Lötrauch wird direkt an der Entstehungsstelle abgesaugt, gefiltert und die gereinigte Luft in den Raum zurückgeführt. Die Rauchpartikel werden in einem mechanischem Patronenfilter abgeschieden. Nach dem Filterdurchgang wird die von Feststoffanteilen gereinigte Luft in den Arbeitsraum zurückgeführt. Das Gerät kann entweder auf oder neben dem Schweißgerät mitgeführt werden oder mit dem optionalen Drahtvorschub, der auch nachträglich angebaut werden kann, ausgestattet werden. Durch die Aluminiumbauweise wird eine hohe Korrosionsbeständigkeit gegenüber aggressiven Gasen erreicht. -
Page 7: Lage Der Bedienelementes
200D INIVAC 3.1 Lage des Bedienelementes Das Bedienelement mit den Leuchtdrucktasten befindet sich auf der Rückseite der Anlage rechts neben den Luftaustrittsöffnungen. Je nach Modell und Ausstattung unterscheidet sich das Bedienfeld 3.2 Funktionsübersicht des Bedienelementes Minivac 200D F UM TOR ® bsaugtechnik Störung Filterelement Filter Antrieb fehlt FILTER BETRIEB STÖRUNG WECHSEL START STOP RESET SAUG FILTER LEISTUNG... -
Page 8: Allgemeines Zur Wartung
200D INIVAC 4.1 Allgemeines zur Wartung Bei allen Arbeiten am Filtergehäuse insbesondere beim Ausbau der Filterelemente und bei der Entleerung der Partikelwanne ist darauf zu achten, das geeignete Schutzhandschuhe und eine Atemschutzmaske oder eine Feinstaubmaske nach DIN 58645-FHM- P2 zu tragen sind. Ein Paar Schutzhandschuhe und eine Atemschutzmaske befinden sich im Lieferumfang der Absauganlage. Der im Filter gesammelte Staub darf auf gar keinen Fall durch ausblasen, abklopfen etc. gereinigt werden. Wenn das Filterelement „voll“... - Page 9 200D INIVAC 4.7 Fehlersuche Fehler Zustand Mögliche Ursache Fehlerbehebung Anlage läßt sich Betrieb leuchtet nicht Netzstecker nicht eingesteckt Netzstecker einstecken nicht einschalten Keine Spannung auf der Steckdose Spannung anlegen Betrieb leuchtet FU oder Steuerung auf Störung Netzstecker für 1 min. ziehen Anlage schaltet Betrieb leuchtet nicht Netzstecker nicht eingesteckt...
-
Page 10: Technische Daten
200D INIVAC 5.1 Technische Daten Ausführung : Minivac 200D Artikel Nummer : 467200 Abmessungen (L x B xH) : 715 x 590 x 780mm Anschlußspannung : 230V/50Hz Steuerspannung : 24V DC Anschlußleistung : 1,5 KW (maximale Stromaufnahme) Max. Schutzleiterstrom : < 10 mA Absaugleistung : min. - Page 11 200D INIVAC EG Konformitätserklärung gemäß Richtlinie 2014/35/EU, Anhang III B Hiermit erklärt der Hersteller Name, Rechtsform: Heinz Wagner GmbH Harthäuserstraße 19-21 • 67354 Römerberg Anschrift: dass folgendes Gerät Allgemeine Bezeichnung: Rauchgasabsaugung Absauganlage für Lötdämpfe, Schweißrauche und andere Funktion: Luftverschmutzungen beim Schweißen und Löten. Minivac 200D Modell: allen einschlägigen Bestimmungen der o.
- Page 12 200D INIVAC 7.0 Prüfzeugniss...
-
Page 13: Introduction
200D INIVAC 1.1 Prior to use It is essential to read these operating instructions before commissioning in order to guarantee safe handling of the product. The operator must assure these operating instructions are available to the operator and that the operator has read and understood them. -
Page 14: Location Of The Installation
200D INIVAC 1.4 Location of the installation Minivac extraction systems are only suitable for use in dry, roofed rooms protected from the weather. It must be ensured that the extraction system can blow out freely on the exhaust air side. 1.5 Transporting the extraction system Prior to transporting the extraction system remove all connected cables, such as power cables, the compressed air supply line, the sensor cable or flex hose to prevent damage to the extraction system. -
Page 15: General Information
200D INIVAC 2.1 Safety tips The Minivac is first and foremost an extraction system for mobile burner and soldering station. Glowing particles, flammable and explosive mixtures must not be drawn in! Do not draw in liquid media! Never use without or with a damaged filter element. Motor and fan will be severely damaged! The extraction system must not be operated with burning flames, flammable or explosive gas mixtures! Danger of fire or explosion! The extraction and separation of aluminium dust is not permitted! Only perform maintenance work once the extraction system has been taken off the power supply! The collection element should always be positioned so that the thermal movement of the welding smoke is exploited! It is important to ensure that the power cable is not damaged by being run over, pinched, dragged, etc.! The power cable must be checked regularly for signs of damage and wear! The device must not be used if the power cable is not in perfect condition! Always connect self-dedusting Minivac extraction systems to a compressed air supply! Please ensure that only dry, oil-free compressed air with a minimum of 3 to a maximum of 6 bar is used! The system should only be used by trained staff who are familiar with how to operate it! When extracting carcinogenic welding fumes, such as fumes from nickel or chromium-containing materials the requirements set out in Technical Rule 560 regarding the "air return when dealing with carcinogenic substances" must be adhered to at all times! It is important to ensure that no conductive connection is created between the Minivac and the welding power source or the workpiece while the system is operating since the welding current might otherwise be conducted in full or in part through the Minivac protective conductor! Prior to commissioning the Minivac you must always ensure that a suitable filter element is installed! -
Page 16: Mechanism Of Operation
200D INIVAC 2.3 Mechanism of operation The welding or soldering fumes are extracted directly at the point of origin, filtered and the purified air is returned to the room. The fume particles are separated in a mechanical cartridge filter. After passing through the filter, the air cleaned of solid particles is returned to the working room. The unit can be places either next to or on the welding machine. Or it can be equipped with ane optional wire feeder. The aluminum construction provides high corrosion resistance to aggressive gases. Special sound insulation ensures very quiet running at high suction power. By optimizing the air flow, a favorable efficiency has been achieved, so that the required performance is achieved with an economical 1.5 KW motor. -
Page 17: Operating The Extraction System
200D INIVAC 3.1 Position of the control panel The control element with the illuminated pushbuttons is located on the back of the unit to the right of the air outlet openings. The control panel differs depending on the model and equipment 3.2 Function overview of the control element Minivac 200D... -
Page 18: General Information On Maintenance
200D INIVAC 4.1 General information on maintenance During all work on the filter housing, especially when removing the filter elements and emptying the particle trough, make sure that suitable protective gloves and a respiratory protection mask or a fine dust mask according to DIN 58645-FHM-P2 are worn. A pair of protective gloves and a respiratory protection mask are included in the scope of delivery of the extraction unit. The dust collected in the filter must not be cleaned under any circumstances by blowing it out, tapping it off, etc. When the filter ele- ment is "full" (filter change indicator) it must be changed as described in point 4.3. In order to collect any particles deposited in the filter housing, an industrial vacuum cleaner of use category "C" or dust class "H" must be used. 4.2 Emptying the particle container 1. Pull the power plug out of the socket. 2. -
Page 19: Troubleshooting
200D INIVAC 4.7 Troubleshooting Error Status Possible cause Troubleshooting System cannot be Operation not light up Power plug not plugged in Plug in power plug switches on No voltage on the socket Apply voltage Operation light up FI or controller on fault Pull out power plug for 1 min. -
Page 20: Specifications And Spare Parts
200D INIVAC 5.1 Specification Version : Minivac 200D Artikel number : 467200 Dimensions (L x W x H) : 715 x 590 x 780mm Supply voltage : 230V/50Hz Control voltage : 24V DC Connected load : 1,5 KW (Maximum power consumption) Max. - Page 21 200D INIVAC EG Declaration of conformity subject to the regulations 2014/35/EU, Attachment III B The manufacturer hereby declares Heinz Wagner GmbH Name, legal form: Harthäuserstraße 19-21 • 67354 Römerberg Address: that the following device Fume extraction General designation: Extraction system for soldering vapors, welding fumes and Function: other air pollution during welding and soldering.
-
Page 22: Test Certificate
200D INIVAC 7.0 Test certificate...
