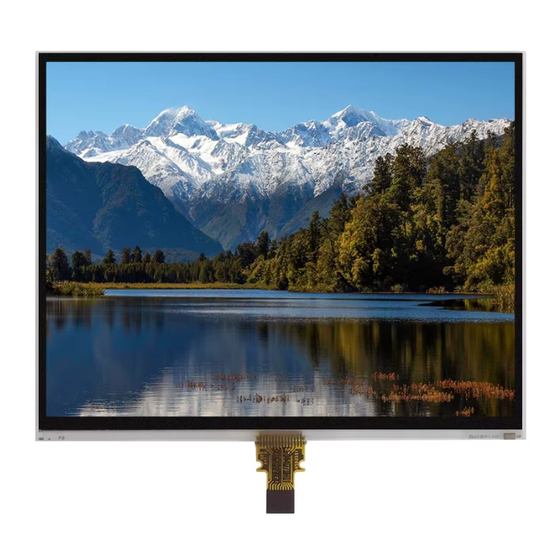

Sharp LS044Q7DH01 Device Specification

Lcd module

Hide thumbs

Table Of Contents

Table of Contents

Quick Links

Download this manual

　・This document is a reference specification.

・SHARP and SHARP DISPLAY TECHNOLOGY

CORPORATION reserves the right to make changes

in the contents described herein at any time without

notice in order to improve design or reliability.

・Regarding final design, please order delivery specification

from SHARP and SHARP DISPLAY TECHNOLOGY

CORPORATION.

DEVICE SPECIFICATION

LCD Module

LS044Q7DH01

MODEL No..

These parts are complied with the RoHS directive.

FOR

MOBILE , IA BUSINESS UNIT

SHARP DISPLAY TECHNOLOGY CORPORATION

No.

LD-2023X14

02-Nov-23

DATE

－

REV.

DEVELOPMENT DIVISION

BUSINESS UNIT

Table of Contents

Need help?

Do you have a question about the LS044Q7DH01 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sharp LS044Q7DH01

Page 1 CORPORATION reserves the right to make changes in the contents described herein at any time without notice in order to improve design or reliability. ・Regarding final design, please order delivery specification from SHARP and SHARP DISPLAY TECHNOLOGY CORPORATION. DEVELOPMENT DIVISION MOBILE , IA BUSINESS UNIT...
Page 2 改訂履歴　RECORDS OF REVISION LS044Q7DH01 Model No : SPEC No. Date SUMMARY NOTE PAGE 表偏光板変更により新規発行－－ LD-2023X14 2023/11/2 Specification's New edition due to change of front polarizer. － Overall specification format update and correction of typo. Revised due to change of front polarizer.
Page 3 SHARP. Express written permission is also required before any use of this publication may be made by a third party b) 本仕様書に掲載されている応用例は、弊社製品を使った代表的な応用例を説明するためのものであり、本仕様書...
Page 4 LD-2023X14 LS044Q7DH01 f) 本製品を以下のような機器に使用する場合は、適切な設計および充分な検証を実施し、信頼性・安全性をお客様にて確保するようにお願い致します。 The appropriate design measures should be taken to ensure reliability and safety when SHARP's devices are used for equipment such as : ・運送機器や安全装置（飛行機、電車、自動車など） Transportation control and safety equipment ( i.e. aircraft, trains, automobiles, etc.) ・信号機...
Page 5 Be careful to handle this LCD panel in order to avoid injury yourself as this panel is made of glass and have sharp edge. When the panel is broken, do not touch the glass. Although the panel is difficult to be scattered, touching the broken part may hurt your hands.
Page 6 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 (11) 偏光板上のゴミは、静電対策が施されたイオン化エアガン等のN2ブローで吹き飛ばして下さい。パネル表面が汚れた場合は、脱脂綿あるいは柔らかい布等で拭き取って下さい。汚れが残る場合は IPA （イソプロピルアルコール）を使って表面を軽く拭き取って下さい。また、LCDパネル端子部は有機材を使用しています。この部分に有機溶剤がかかりますと故障の原因となりますので、取り扱いには十分注意してください。また、直接指で触れないでください。端子部の清掃を行う際は、脱脂綿あるいは柔らかい布でふき取って下さい。 Use N2-blower such as ionized nitrogen has anti-electrostatic when you blow dusts on Polarizer. To clean LCD panel surface, wipe clean with absorbent cotton or soft cloth.
Page 7 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 《設計時の注意事項》 [Precautions for Set-design] (1) 故障の原因となりますので、決してモジュールを分解しないで下さい。 Disassembly of the LCD module in any way voids the warranty and may permanently damage the LCD module. (2) パネル上に形成されたゲートドライバ等（パネル表示領域以外に配置されている回路部）を強い光にさらすと、正常に動作しない可能性がありますので、LCDモジュールを搭載する際、ゲートドライバを遮光する設計が必要です。またLCDパネル側面に太陽光等の強い光が照射されるとパネル特性の劣化につながり、表示品位が低下する事があります。LCDパネル側面を遮光するよう設計に御配慮ください。 Do not expose the side of LCD panel and gate driver, etc. on the panel (circuit area outside panel display area) to light as it may not operate properly.
Page 8 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 (10) セットの使用条件に合わせて、モジュール故障時の電源回路保護装置をご検討下さい。 According to the using application, power circuit protection is recommended at module failure. (11) モジュールの取り扱い及び組み込みに際して酸化性または還元性ガス中での長期保管並びに、これらのガスを発生する試薬、溶剤、接着剤、樹脂等の材料の使用は腐食や変色の原因になる事がありますので、このような環境下では使用しないで下さい。 When handling LCD modules and assembling them into the cabinet, please avoid long-term storage in the environment of oxidization or deoxidization gas.
Page 9 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 作業者 / Operators ⚫ 作業者が身につける衣服、履物、手袋等が絶縁物（ナイロン、ポリエチレン、ゴム等の絶縁物）の場合、人体に静電気が帯電する恐れがありますので、静電気対策品（静電気防止加工品）を着用して下さい。 Operators must wear anti-static wears to prevent electrostatic charge up to and discharge from human body. 器材・設備 / Equipment and containers ⚫...
Page 10 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 《動作時の注意事項》 [Precautions for operating LCD module] (1) ポリクロロフェンのご使用はお控えください。LCDパネルのコネクタ部品に影響を与える塩素ガスが発生します。 Do not use polychloroprene ( CR ) with LCD module. It will generate chlorine gas, which will damage the reliability of the connection part on LCD panel.
Page 11 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 《保管時の注意事項》 [Precautions for Storage] (1) 包装開封後は、直射日光や強い紫外線下に放置しないで下さい。暗い場所に保管して下さい。 After opening the package, do not leave the LCD panel in direct sun or under strong ultraviolet ray. Store in the dark place. (2) 定格保存温度以下では液晶材料が凝固し、定格保存温度以上では等方向性の液体となり、元の状態に戻らなくなる場合があります。できるだけ室温付近での保存をお願いします。また湿度の高い場所に保管しますと、偏光板がダメージを受けます。できるだけ常湿付近での保存をお願いします。...
Page 12 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 《他の注意事項》 [Other Notice] (1) 仕様書規定範囲外でのご使用は、保証いたしかねますのでご了承願います。 Operation outside specified environmental conditions cannot be guaranteed. (2) 電源 ( VDD-GND、VDDA-GND ) のインピーダンスを下げて使用する為、LCDモジュールのなるべく近くにパスコンを挿入して下さい。 As power supply ( VDD-GND、VDDA-GND ) impedance is lowered during use, bus controller should be inserted near LCD module as much as possible.
Page 13 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 《LCDモジュールの廃棄注意事項》 [Discarding liquid crystal modules] LCDモジュールを破棄する場合は以下の事に注意して下さい。 Follow the regulations when LCD module is scrapped. The government you stay may have some regulationsabout it. LCDパネル：・ガラス屑として処理をしてください。・本LCDモジュールの含有有害物質はありません。・ LCDパネルには、危険・有害物質は含まれておりません｡・ LCDパネルに含まれる液晶材料は、ごく微量（約 100mg ）で、パネルが割れても漏れ出てくる事は無く、...
Page 14: Table Of Contents
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 目次 Contents 1. 適用範囲 Applicable Memory liquid crystal display ....................13 2. 概要 Overview ................................13 3. 機械的仕様 Mechanical Specification........................13 4. 入力端子名称及び機能 Input terminal names and functions ..................14 5. 絶対最大定格 Absolute Maximum Rating ........................18 6.
Page 15: 適用範囲 Applicable Memory Liquid Crystal Display
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 1. 適用範囲 Applicable Memory liquid crystal display CGシリコン薄膜トランジスタを用いた微透過型のメモリ液晶ディスプレイです。外形図は図14-1に示しています。 This TFT-LCD module is a reflective active-matrix with slightly transmissive memory liquid crystal display module with CG silicone thin film transistor. Module outline is indicated in Figure 14-1 2.
Page 16: 入力端子名称及び機能 Input Terminal Names And Functions
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 4. 入力端子名称及び機能 Input terminal names and functions Table 4-1 端子詳細 Pin description Function Remark Terminal Symbol I／O Configurations クロック信号 NoPull SCLK INPUT Serial clock signal シリアルデータ入力信号 NoPull INPUT Serial data input signal チップセレクト信号...
Page 17 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 4-1 ）入力信号状態 Input Signal States Table 4-1-1 入力信号状態 Input Signal States Voltage 備考起動時データ更新スタンバイ状態 Symbol Boot ( Update & Hold mode ) Standby note EXTMODE=Hi Hi / Lo 0 / 3.0...
Page 18 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 Note 4-1-1 ] ： VCOM制御をシリアル通信にて行う為、周期的な信号の送信が必要です。 To do VCOM control in a serial communication, a periodic signal transmission is necessary and is here. Note 4-1-2 ] ：表示している期間は、常時入力（ Clock pulse ）が必要です。 Input ( Clock pulse ) is always needed during displaying.
Page 19 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 4-2）推奨回路 Recommended Circuit M1=1 M1=0 M1=1 M1=0 Logic Signal EXTCOMIN DISPLAY EXTMODE VDDA VSSA VSSA=VSS＝GND < EXTMODE=“Lo”> COM Signal Serial Flag Ｉnput Logic Signal EXTCOMIN DISPLAY EXTMODE VDDA VSSA VSSA=VSS＝GND < EXTMODE=“Hi” >...
Page 20: 絶対最大定格 Absolute Maximum Rating
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 5. 絶対最大定格 Absolute Maximum Rating Table 5-1 絶対最大定格 Absolute Maximum Rating (GND ＝0V ) Item Symbol MIN. MAX. Unit Remark Terminal V_VDDA +5.8 VDDA -0.3 Note 5-1 電源電圧 V_VDD +5.8 Note 5-1 -0.3...
Page 21: 電気的特性 Electrical Characteristics
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6. 電気的特性 Electrical characteristics 6-1) TFT液晶パネル駆動部 TFT LCD panel drive Table 6-1-1 推奨駆動条件 Recommended operating Condition ( GND ＝0V )、Ta＝＋25℃ Item Symbol Terminal Min. Typ. Max. Unit Remark VVDDA VDDA +4.8 +5.0 +5.5 Note 6-1-1 電源電圧...
Page 22 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-2) 電源シーケンス Power supply sequence EXTMODE 　(Hi or Lo) same time VDD,VDDA 2 sclk cycles SCLK 0x20 0x00 30 μ s DISP 30 μ s 30 μ s EXTCOMIN ( EXTMODE=Hi ) EXTCOMIN...
Page 23 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 same time same time VDDA VDDA VDD VDDA is always required. Figure 6-2-2 Power supply sequence T1 ：電源が安定してから、Signal送信を開始してください。 Please start the Signal transmission after a power supply was stable. TA ：イニシャライズ完了後にDISPをHiにしてください。...
Page 24 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 ・EXTMODE端子は、Hi / Lo どちらかに固定してください。・Make SCLK , SI and SCS terminals "Lo" while it does not communicate. ・Keep “Hi” DISP terminal ,when power supply on ( VDD ). ・EXTCOMIN terminal This is valid the case of EXTMODE= "Lo" as EXTCOMIN= ”Lo”.
Page 25 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 EXTMODE (Hi or Lo) VDDA T7　 1 sclk cycles SCLK 0x20 0x00 30 μ s DISP EXTCOMIN ( EXTMOD E=Hi ) EXTCOMIN ( EXTMODE=Lo ) ON ( Normal Operation ) Operating Power-off Sequence 通常動作...
Page 26 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-3) AC 特性 Input Signal timing Parameters Table 6-3-1 AC特性 Input Signal timing Parameters VDDA= +5.0V、VDD= +5.0V、GND=0V、Ta=25℃ Signal Item Symbol Unit Remark trSCS Rise time tfSCS Fall Time Full screen update fSCS SCS frequency...
Page 27 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 ※SCS , SI , SCLK , DISP , EXTCOMIN : 3.0V input voltage DISP tfDISP tfSI trDISP trSI fEXTCOMIN thwEXTCOMIN EXTCOMIN trEXTCOMIN tfEXTCOMIN tlwSCLK thwSCLK SCLK trSCLK tfSCLK 　f SCS tlwSCS thwSCS trSCS...
Page 28 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-4) 消費電力 Power consumption Table 6-4-1 消費電力 Current Consumption Input signal voltage (high) = +3.0 V , VDD= +5.0 V , VDDA= +5.0 V , Ta=25℃ Condition Power consumption Unit Remark Operating ホールドモード（データ更新無し）...
Page 29 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 [ Note 6-4-1 ] Condition 1 電源の電流測定期間： Current measurement period of power supply. Condition 1 ： tI_condition 1 測定時間はEXTCOMIN周期で、２周期以上とする。： Measurement time shall be EXTCOMIN cycles, at least 2 cycles.. EXTCOMIN EXTMODE...
Page 30 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-5) 入力信号の基本特性 Input signal characteristics 6-5-1) COM 制御には、シリアルデータ ( M1 bit ) にて行う方法と EXTCOMIN 信号にて行う方法があります。 COM control can be done by serial data or by EXTCOMIN signal. [ Genaral Note 6-5-1 ] フレーム周波数は表示品位に問題のない範囲で御使用下さい。...
Page 31 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 COM制御をシリアルデータ ( M1 bit ) にて行う場合 ( COM driving by the serial comman ) 6-5-2) When EXTMODE=Lo ) 本COM制御の場合、データ更新行数及び更新周期に関係なく、COM周期( fCOM ) を一定になるように、M1 bit を更新する必要があります。 For this COM control, the M1 bit must be updated so that the COM cycle ( fCOM ) is constant regardless of the number of data update lines and update cycle.
Page 32 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 COM制御をEXTCOMIN信号にて行う場合 ( COM driving by the serial command ) 6-5-3) When EXTMODE=Hi 本COM制御の場合、” SCS Signal ” の状態 ( Hi/Lo ) によって、COM制御タイミングが異なります。 In the case of this COM control, the COM control timing varies depending on the " SCS Signal " status (Hi/Lo).
Page 33 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-6) 入力信号のタイミングチャート Input Signal Timing Chart 6-6-1 データ更新モード(任意の１行) Data update mode ( 1 line ) 任意の１行のデータを更新します。 ( M0=“Hi”、M2＝“Lo”) Updates data of only one specified line. (M0=“Hi”、M2＝“Lo”) DMY (don t care) M2 DMY DMY DMY DMY...
Page 34 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 ※ Data write period この期間ではデータをパネル内(バイナリドライバ)の1stラッチに書き込んでいます。 Data is being stored in 1 latch block of binary driver on panel. ※ Data transfer period ラッチに書き込んだデータを画素内メモリ回路に転送(書込み)しています。 Data written in 1 latch is being transferred (written) to pixel internal memory circuit.
Page 35 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-6-2 データ更新モード ( 任意の複数行 ) Data Update Mode ( Multiple Lines ) 任意の複数行のデータを更新します。 ( M0= “Hi”、M2＝ “Lo”) Updates arbitrary multiple lines data. (M0= “Hi”、M2＝ “Lo”) DMY (don t care) AG0 AG1 AG2 M2 DMY DMY DMY DMY...
Page 36 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 M2 : All clear flag. 6-6-4)全クリアモードを参照してください。 Refer to 6-6-4) All Clear Mode to execute clear. DUMMY DATA : ダミーデータ： “Hi” or “Lo” どちらでも可 ( “Lo”を推奨 ) Dummy data ： It can be “Hi” or “Lo” ( “Lo” is recommended ) D0-D319 : 書き込む画像データ...
Page 37 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-6-3 ホールドモード Hold Mode 内部データを保持（現在の表示を維持）します。 ( M0= “Lo”、M2＝ “Lo” ) Maintains memory internal data (maintains current display). (M0= “Lo”、M2＝ “Lo”) DMY (don t care) DMY (don t care) SCLK 16clk Mode selection Data transfer period...
Page 38 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-6-4 全クリアモード All Clear Mode 内部データをクリアし白書込みします。 ( M0= “Lo”、M2＝ “Hi”) Clears memory internal data and writes white. (M0= “Lo”、M2＝ “Hi”) Dummy Data (don t care) SCLK Data transfer period Mode selection ( More than 13clk )
Page 39 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-6-5 COM反転 COM Inversion COM信号シリアル入力 ( EXTMODE= “Lo” ) と外部信号入力 ( EXTMODE= “Hi” ) の2種類あります。 There are two types of inputs,COM signal serial input ( EXTMODE= “Lo”) and external COM signal input ( EXTMODE= “Hi”).
Page 40 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 EXTMODE=“Hi” （COM inversion timing has two conditions ） EXTCOMIN input during high period of the SCS signal ① EXTCOMIN Reverse the Reverse the Reverse the COM flag COM flag COM flag COM flag...
Page 41 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 EXTCOMIN input during low period of the SCS signal ② EXTCOMIN COM flag (Internal bits [ 0 / 1 ] [ 1 / 0 ] [ 0 / 1 ] [ 1 / 0 ]...
Page 44 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 6-8) 入力信号と画面表示、ゲートアドレス設定 Input Signal and Display, Gate address ( Line ) Setting Table 6-8-1 ゲートラインアドレス設定 Gate line address setting GL: Gate address line ©Copyright 2023 SDTC All rights reserved.
Page 45 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 < データの画面表示位置 Data position in display [ H,V ] > P1,L1 P2,L1 P320,L1 P*: Pixels position P1,L2 L*:Gate address line P320,L239 P1,L240 P319,L240 P320,L240 Figure 6-8-1 Data position 6-9) 疑似表示エリア The dummy area ※１：...
Page 46: 光学的特性 Optical Specification
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 7. 光学的特性 Optical specification Table 7-1 光学的特性（反射特性） Optical specification ( Reflective Mode ) VDD=VDDA= +5.0V , Ta=25℃ Item Symbol Min. Typ. Max. unit Remark θ 21 視角特性 Horizontal Viewing angle θ 22 Range °(degree)
Page 47 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 [ Note 7-1 ] 視野角の定義 Defintion of Viewing Angle Normal line Normal line Δθ22 Δθ12 Δθ11 Δθ21 6 o'clock direction 6 o'clock direction Figure 7-1 Defintion of Viewing Angle [ Note 7-2 ] コントラスト比の定義...
Page 48 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 [ Note 7-3 ] 光学特性の測定機器 Optical characteristics measurement equipment. コントラスト比、反射率、パネル表面色度の測定は図7-2,応答速度の測定は図7-3の測定方法を用いて、暗室あるいはこれと同等な状態にて測定します。 Figure 7-2 is for contrast ratio, reflectivity ratio, and panel chromaticity measurement, and Figure 7-3 is for response time measurement. Both are to be conducted in a dark or room equipment to a dark room 測定器...
Page 49 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 [ Note 7-4 ] 応答速度 ( 反射率の変化 ) Respons time ( Change in reflection ratio ) ・白及び黒状態となる信号を入力し、その時の受光器出力の時間変化にて定義します。・It’s difined by the time change of optical receiver output when signal is input to display...
Page 50: 端子割り当て Pin Assignment
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 8. 端子割り当て Pin Assignment 8-1) 端子割り当て Pin Assignment ※外形寸法の詳細は図14-1に示します。 The outline dimensions are shown in Figure 14-1 Display Side (AA) ⑩ ① Area A Display surface Rear surface Figure 8-1-1 Pin Assignment 1...
Page 51: 表示品位 Display Qualities
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 8-2) FPC 折り曲げ特性 FPC Bend Specification Table 8-2-1 推奨コネクタ Recommended Connector Product manufacturer Series Part number Contact 上下接点 Bottom and Upper Panasonic AYF531035 上下接点 Bottom and Upper FH34SRJ FH34SRJ-10S-0.5SH 下接点 Bottom FH28 FH28-10S-0.5SH...
Page 52: 外付け回路例 External Capacitors
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 10. 外付け回路例 External capacitors Logic Signal DISP DISPLAY VDDA VSSA VSSA=VSS＝GND Figure 10-1 External capacitor recommendation capacity value ＜推奨コンデンサ容量値 Recommended capacity value＞ C1： DISP – VSS : rank B 560pF Ceramic capacitor DISP の推奨最低限のコンデンサ容量は 560pF としますが、DISP 立ち上がり時間の制限は...
Page 53: 印刷形態 Marking
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 11. 印刷形態 Marking 11-1)インクジェット印刷 Displayed by printing. (Ink-jet print) ・図11-1-1に印刷位置を示します。・The display position is shown in Figure.11-1-1. Dispaly contents Line 1 → LS044Q7DH01 Display Line 2 → YMDDP01234A side up Printing Area Figure. 11-1-1 Lot number printing position ( not to scale) Table 11-1-1 印字内容詳細...
Page 54: 梱包形態 Packaging Form
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 12. 梱包形態 Packaging form 12-1) カートン保管条件 Carton storage condition ： 12 ( max ) 1) カートン積み上げ段数 Piling number of cartons. ： 180 pcs 2) １カートン収納個数 Pakage quantity in one carton ： 578 mm x 382 mm x 153 mm 3) カートンサイズ...
Page 55 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 ・結露防止 Prevention of dew 結露を防ぐため、直接床に置かず木板やスタンドの上にカートンを置いて下さい。パレット底部分の適度な換気を行うため、正しく設置してください。倉庫内は良く換気し、壁から離して保管下さい。倉庫には換気扇の設置を推奨します。急激な温度変化にも注意して下さい。 Do not place directly on the floor, and please store the product carton either on a wooden pallet or a stand to avoid dew condensation. In order to obtain moderate ventilation in the pallet’s bottom surfaces, arrange correctly in the fixed direction.
Page 56 包装箱に、(1) 型名（ LS044Q7DH01 ） (2) 出荷日付 (3) モジュール数量を表示したラベルを貼付します。また、バーコード表示もこれに準じます。 The label that displays (1) Model number （ LS044Q7DH01 ) (2) Lot number (3) Quantity of module is stuck on the packing box. Moreover, the display of bar code also applies to this.
Page 57 MODEL No. PAGE LD-2023X14 LS044Q7DH01 12-2-3 ) 生産国 The production country 生産国については包装箱のSHARPロゴ下に表記を行います。 The figure below is written under the SHARP logo of the packing box about the production country. MADE IN JAPAN MADE IN CHINA Figure 12-2-2 Production country 12-2-4 ) ESD敏感性シンボルマーク The ESD Sensitivity Symbol.
Page 58 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 12-3 ) 梱包形態図 Packaging form figure 梱包形態を図12-3-1、図12-3-2に示します。モジュールが運送時に壊れない様設計しています。 The packing condition is shown in Figure. 12-3-1 and Figure. 12-3-2. The packaging is designed such that the module does not break during transit. 18 modules / tray (18 pcs LCD modules per tray (3ⅹ3)ⅹ2 )
Page 60: 信頼性試験条件 Reliability Test Conditions
SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 13. 信頼性試験条件 Reliability Test Conditions 13-1) 信頼性試験項目 Reliability Test Items Table13-1-1 Reliability Test Items Test Item Condition Remark 高温保存 Ta= + 80℃ 240h Note 13-1-1 High temperature storage test 30℃ 低温保存－非動作...
Page 61 SPEC No. MODEL No. PAGE LD-2023X14 LS044Q7DH01 Panel surface stress specification 13-2 ）パネル強度（静圧荷重）仕様値表示異常（表示ムラ）が残らない圧迫荷重耐力 [ N ] を規定する。 “ Force of stress [ N ] ” without display failure ( display non-uniformity ) is defined as follow: 120 [ N ] 以上...
