DBX208BPA

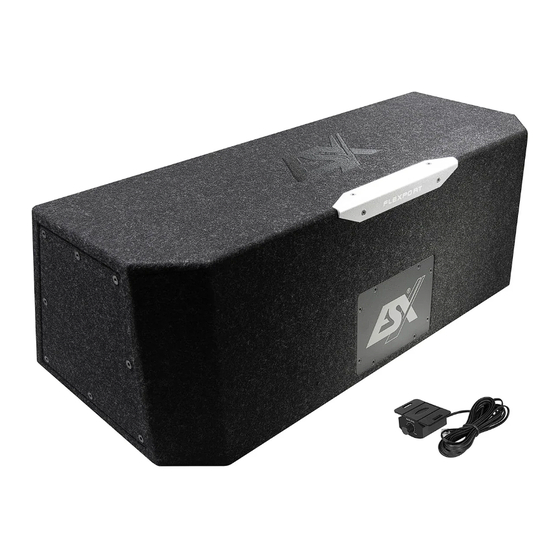

2 x 20 CM (8") ACTIVE DUAL BANDPASS SYSTEM

VERS.1.0

Table of Contents

Need help?

Do you have a question about the FLEX PORT DBX208BPA and is the answer not in the manual?

Questions and answers

Summary of Contents for ESX FLEX PORT DBX208BPA

Page 1 DBX208BPA 2 x 20 CM (8”) ACTIVE DUAL BANDPASS SYSTEM VERS.1.0...
Page 2 SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
Page 3 SICHERHEITSHINWEISE AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschluss- gefahr und es kann zu Schäden am Gerät kommen. AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAMMEN VERLEGT WERDEN. Bei der Installa- tion des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärker- moduls im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf der selben Seite des Fahrzeugs verlegt werden.
Page 4: Technische Daten
TECHNISCHE DATEN Modellbezeichnung DBX208BPA Subwoofer 2 x 20 cm (8“) Gehäusetyp Dual-Bandpass Schaltung Digital Class D Ausgangsleistung @ 14,4 V RMS 1 x 400 W Ausgangsleistung @ 14,4 V MAX 1 x 800 W Frequenzgang –3dB 7 ~ 120 Hz Dämpfungsfaktor >...
Page 5: Bestimmungsgemässer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH • Dieses Produkt ist ausschließlich für den Einsatz in einem Fahrzeug mit 12 Volt Bordspannung mit ne- gativer Masse konzipiert und fungiert als verstärkter Aktiv-Subwoofer mit Gehäuse zur Wiedergabe von Basssignalen innerhalb eines Soundsystems. • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
Page 6: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den passenden Sicherungswert der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
Page 7 ELEKTRISCHE ANSCHLÜSSE +12V Verbinden Sie den Anschluss +12V des Verstärkermoduls mit dem 12 Volt Pluspol der Fahrzeugbatte- rie. Beachten Sie dazu den Abschnitt 5 auf dieser Seite. Verbinden Sie die Steuerleitung (REM) des Steuergerätes/Autoradios mit dem Anschluss REM des Verstärkermoduls. Für die Verbindung zwischen dem Anschluss REM des Verstärkermoduls und dem Steuergerät/Autoradio ist ein Kabel mit einem Querschnitt von 0.5 mm ausreichend.
Page 8 FUNKTIONSBESCHREIBUNG CLIP PRO PWR PHASE CLASS D AMPLIFIER AUTO SHIFT TURN-ON 180° LOW PASS SIGNAL 120 Hz 0° 40 Hz INPUT SUBSONIC VOLTAGE 35 Hz 40 V 5 Hz 25 A 15 V LEVEL FUSES LOAD 10 R 25 A 150 R REMOTE 600 R...
Page 9 FUNKTIONSBESCHREIBUNG EPS LOAD Der Hochpegeleingang ist mit EPS PRO (Error Protection System) ausgestattet, damit bei Anschluss an OEM-Werksradios keine Funktionen beeinträchtigt oder Fehlermeldungen in den Fahrzeugspei- cher geschrieben werden. Mit dem Schalter EPS LOAD kann der Eingangswiderstand der EPS PRO Schutzschaltung eingestellt werden.
Page 10: Fehlerbehebung
FEHLERBEHEBUNG ACHTUNG: Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Einzelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinwei- sen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt...
Page 11 FEHLERBEHEBUNG DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät/Verstärkermodul korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
Page 12 FEHLERBEHEBUNG VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Verstärkermodul zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Verstärkermodul zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
Page 13 FEHLERBEHEBUNG VERSTÄRKERMODUL AKTIVIERT DIE SCHUTZSCHALTUNG / DIE PROTECT LED LEUCHTET Überprüfen Sie folgende Schritte: Kurzschluss an den Lautsprecherkabeln • Klemmen Sie zunächst alle Lautsprecherkabel am Verstärkermodul ab. Überprüfen Sie mit einem Multimeter die ohmsche Impedanz jedes Lautsprechers, indem sie zwischen dessen Plus- und Minusleitung messen. Bei handelsüblichen Lautsprechern schwankt der Wert zwischen 3 und 5 Ohm.
Page 14 ENTSORGUNG Elektro- und Elektronikgeräte – Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammen- gestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
Page 15 ENTSORGUNG 4. Datenschutz-Hinweis Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.
Page 16: Safety Instructions
SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.
Page 17 SAFETY INSTRUCTIONS MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.
Page 18: Technical Specifications
TECHNICAL SPECIFICATIONS Model DBX208BPA Subwoofer 2 x 20 cm (8“) Enclosure Type Dual Bandpass Circuit Digital Class D Output Power @ 14,4 V RMS 1 x 400 W Output Power @ 14,4 V MAX 1 x 800 W Frequency Range –3dB 7 ~ 120 Hz Damping Factor >...
Page 19: Intended Use
INTENDED USE • This product is only designed for the use in a vehicle with 12 volt on-board voltage with negative ground and functions as an amplified active subwoofer with enclosure to reproduce bass signals within a sound system. • Please use the product only in its intended manner.
Page 20: Electrical Interconnection
ELECTRICAL INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure a sufficient profile section (refer to the table on the next page) and a suitable fuse rating and the conductiv- ity of the cables when you purchase your wiring kit.
Page 21 ELECTRICAL INTERCONNECTION +12V Connect the +12V terminal +12V with the +12V pole of the vehicle’s battery. Use a suitable cable with a sufficient cross section (refer to section 5 on this page). Connect a turn-on signal or the turn-on remote signal of your head unit (REM) with the REM terminal of the amplifier module.
Page 22: Description Of Operation
DESCRIPTION OF OPERATION CLIP PRO PWR PHASE CLASS D AMPLIFIER AUTO SHIFT TURN-ON 180° LOW PASS SIGNAL 120 Hz 0° 40 Hz INPUT SUBSONIC VOLTAGE 35 Hz 40 V 5 Hz 25 A 15 V LEVEL FUSES LOAD 10 R 25 A 150 R REMOTE...
Page 23 DESCRIPTION OF OPERATION The high level input is equipped with EPS PRO (Error Protection System) so that no functions are impaired or error messages are written to the vehicle memory when connected to OEM factory radios. The input resistance of the EPS PRO protection circuit can be set with the EPS LOAD switch. The following settings are possible: 10 R: Recommended for the outputs of a head unit/car stereo if a loudspeaker was previously oper- ated with them.
Page 24: Troubleshooting
TROUBLE SHOOTING ATTENTION: All instructions in this troubleshooting refer to the entire sound system and its individual com- ponents. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. NO FUNCTION / THE POWER LED IS NOT ILLUMINATED First check the fuse of the routed power cable on the vehicle battery The fuse is defective...
Page 25 TROUBLE SHOOTING THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the amplifier module correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
Page 26 TROUBLE SHOOTING DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the amplifier module set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the amplifier module set too high? Slowly turn the controller back until you hear a clean audio signal.
Page 27 TROUBLE SHOOTING Amplifier moduleS ACTIVATES THE PROTECTIVE CIRCUIT / THE PROTECT LED ILLUMINATES Check the following steps: Short circuit on the speaker cables • First disconnect all speaker cables from the amplifier module. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines.
