Summary of Contents for ESX SIGNUM SXT8D2

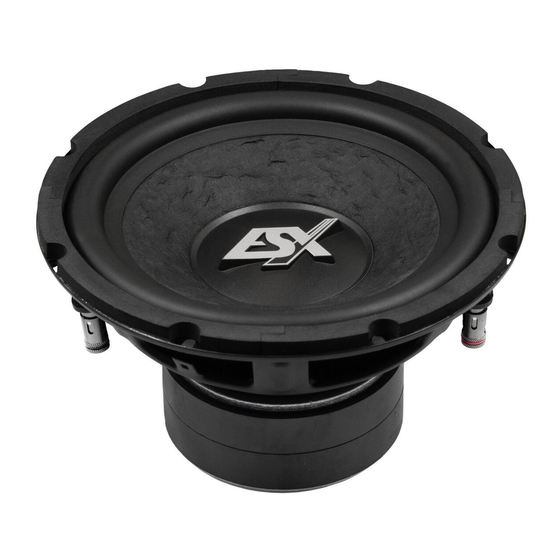

- Page 1 SXT8D2 20 CM (8”) SUBWOOFER VERS.1.0...
-
Page 2: Entsorgung/ Recycling
ACHTUNG Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt auf dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Kör- perverletzungen oder Sachschäden, die durch die Verwendung oder dem Missbrauch dieses Produkts resultieren. -
Page 3: Spezifikationen
SPEZIFIKATIONEN Korbgröße 20 cm (8”) Außendurchmesser Ø 210 mm Einbauöffnung Ø 182 mm Einbautiefe 123 mm Doppel-Schwingspule Ø 50,8 mm, ‡ 27,1 mm Dual-Magnet Y25, 2 x 24 Unzen (1,3 kg) Impedanz 2 + 2 Ω Frequenzbereich 30 - 300 Hz Belastbarkeit Nominalbelastbarkeit 250 Watt/RMS... - Page 4 EMPFOHLENE GEHÄUSEANWENDUNGEN Geschlossenes Gehäuse Kompakt Volumen Vb 10 - 20 L Grenzfrequenz F3 42 Hz Bassreflex-Gehäuse Tiefbass Volumen Vb 20 L Frequenz – 3dB F3 34 Hz Tuningfrequenz Fb 42 Hz Kanaldurchmesser Ø 8 cm Kanalfläche 50 cm Kanallänge 35 cm ANSCHLUSSDIAGRAMM Standard Parallel...
-
Page 5: Important Notes Prior To Installation
CAUTION Playing very loud music in a vehicle can permanently damage your hearing and impair your ability to perceive traffic. It is therefore advisable to avoid using permanently high volumes while driving. We as- sume no liability for hearing loss, bodily injury, or property damage resulting from the use or misuse of this product. -
Page 6: Specifications
SPECIFICATIONS Basket size 20 cm (8”) Outer diameter Ø 210 mm Installation opening Ø 182 mm Installation depth 123 mm Dual voice coil Ø 50,8 mm, ‡ 27,1 mm Dual magnet Y25, 2 x 24 oz. (1,3 kg) Impedance 2 + 2 Ω Frequency range 30 - 300 Hz Power handling... -
Page 7: Wiring Diagram
RECOMMENDED ENCLOSURE APPLICATIONS Sealed enclosure Compact Volume Vb 10 - 20 L Cutoff frequency F3 42 Hz Ported / bassreflex enclosure Deep bass Volume Vb 20 L Frequency – 3dB F3 34 Hz Tuning frequency Fb 42 Hz Port diameter Ø... - Page 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de • www.esxaudio.de © Audio Design GmbH, All Rights Reserved...
