Summary of Contents for ESX DBX800Q

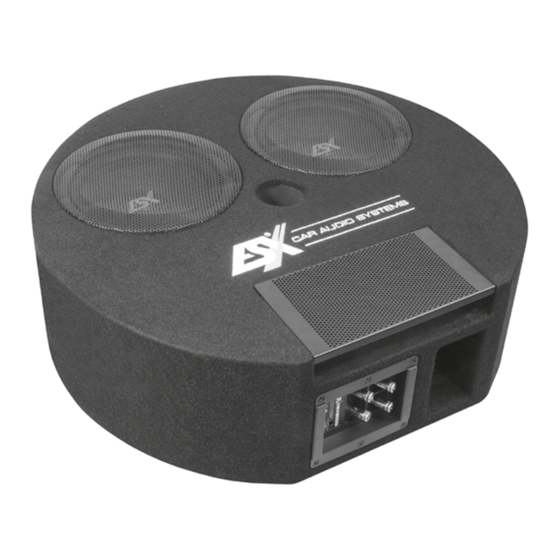

- Page 1 DBX800Q DUAL BASSREFLEX SYSTEM FOR SPARE WHEEL RECESS...
- Page 2 Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre- cher zerstört werden können. BELASTBARKEIT ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu nied- rigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.
- Page 3 Abmessungen 200 x 36 x 120 mm Passend für ESX QUANTUM QM400.1, QM400.2 und QM400.4 ANSCHLUSS MIT QUICKCONNECT Dafür erforderlich: • Kompatibler ESX Verstärker wie bspw. XE6440-DSP: • QuickConnect Kabel wie bspw.: QC120, Länge 120 cm QC300, Länge 300 cm QC500, Länge 500 cm...
- Page 4 DEUTSCH ANSCHLUSS AN DIE KLEMMANSCHLÜSSE Betrieb mit einem Verstärker seriell 4 Ohm Verstärker an VC1 + und VC2 - anschließen VC1 - mit VC2 + verbinden Betrieb mit zwei Kanälen standard 2 + 2 Ohm Kanal 1 an VC1 anschließen Kanal 2 an VC2 anschließen ACHTUNG: Achten Sie bei dem Anschluss der Kabel...
- Page 5 POWER RATING ESX subwoofer enclosures are designed for high bass levels. Anyhow it is possible, that unsatisfy- ing sound characteristics could be caused by too low or too high amplifier power. In certain circum- stances this even can cause a damage to the loudspeakers.
- Page 6 200 x 36 x 120 mm Suitable for ESX QUANTUM QM400.1, QM400.2 and QM400.4 INTERCONNECTION WITH QUICKCONNECT Required: • Compatible ESX amplifier such as XE6440-DSP: • QuickConnect cable such as: QC120, length 120 cm QC300, length 300 cm Connect the connection socket...
- Page 7 ENGLISH INTERCONNECTION WITH SPRING TERMINALS Operation with one amplifier serial 4 Ohms Connect amplifier at VC1 + and VC2 - Connect VC1 - with VC2 + Operation with two channels standard 2 + 2 Ohms Connect channel 1 at VC1 Connect channel 2 at VC2 WARNING: Please ensure that the connection of the cables...
- Page 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de · www.audiodesign.de © Audio Design GmbH, All Rights Reserved...
